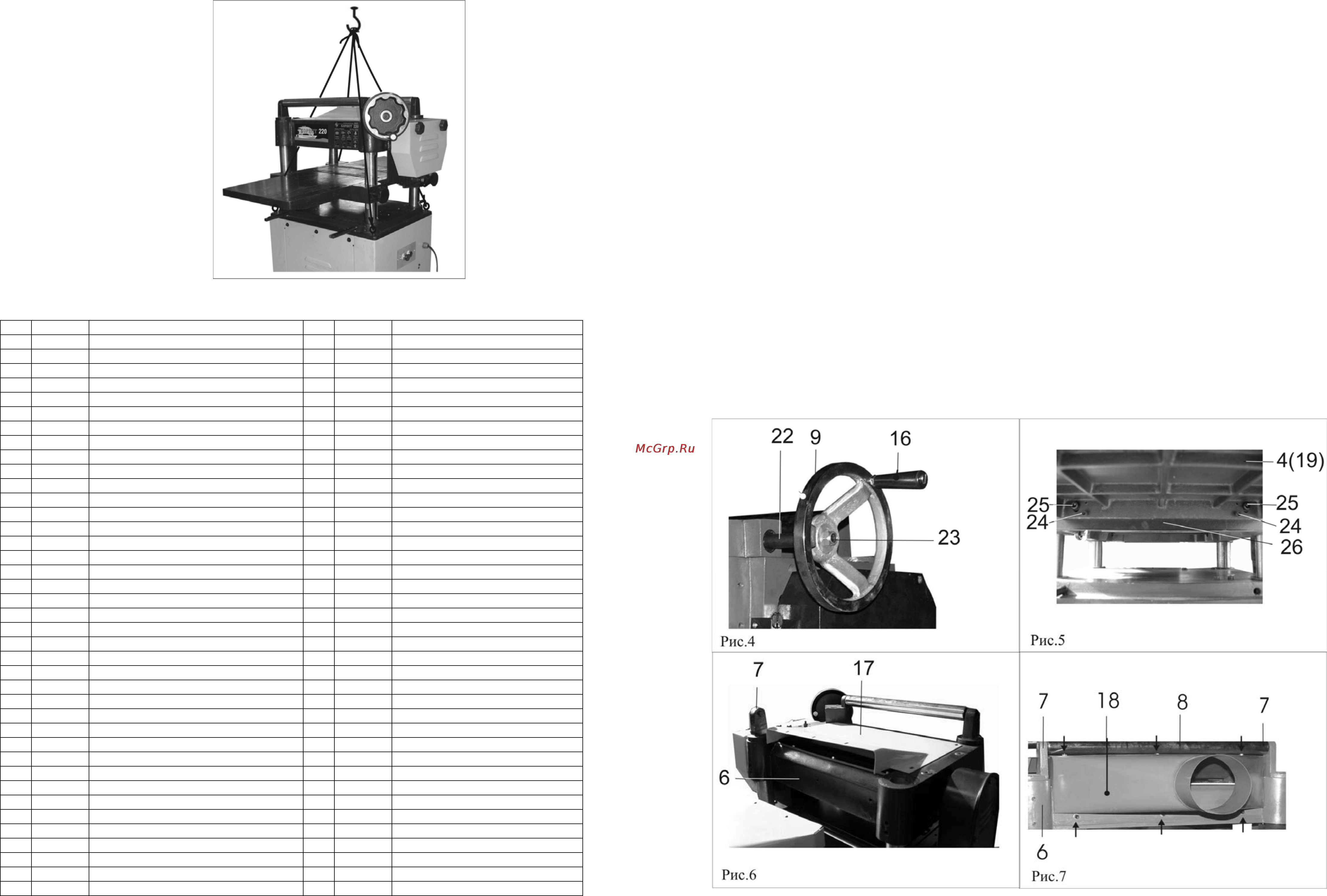

СХЕМА СТРОПОВКИ

СТРОГАЛЬНЫЙ БЛОК (схема 1)

*- позиция по схеме сборки (схема 1)

№* Код Наименование детали №* Код Наименование детали

01 128740 Блок строгального вала 40 128779 Шайба

02 128741 Винт 41 128780 Шайба

03 128742 Вал строгальный 42 128781 Винт

04 128743 Винт специальный 43 128782 Ремень передачи

05 128744 Нож строгальный 44 128783 Кожух защитный

06 128745 Планка прижимная 45 128784 Кожух

07 128746 Болт специальный 46 128785 Антиотбрасыватель

08 128747 Ось калибра 47 128786 Кольцо

09 128748 Планка калибра 48 128787 Ось

10 128749 Кольцо стопорное 49 128788 Винт крепления

11 128750 Шайба 50 128789 Ограничитель

12 128751 Подшипник 51 128790 Винт

13 128752 Шпонка 52 128791 Кожух

14 128753 Шкив 53 128792 Уплотнитель

15 128754 Кольцо 54 128793 Патрубок пылесборника

16 128755 Винт 55 128794 Стойка ролика

17 128756 Шкив двигателя 56 128795 Ролик

18 128757 Ролик подающий 57 128796 Винт

19 128758 Корпус подшипника 58 128797 Корпус редуктора

20 128759 Пружина 59 128798 Винт

21 128760 Винт специальный 60 128799 Вал червячный

22 128761 Пластина 61 128800 Подшипник

23 128762 Болт 62 128801 Кольцо

24 128763 Винт 63 128802 Шпонка

25 128764 Гайка 64 128803 Маховик

26 128765 Шпонка 65 128804 Втулка

27 128766 Стружколом 66 128805 Ручка

28 128767 Болт 67 128806 Шкала

29 128768 Планка 70 128807 Шайба

30 128769 Ролик приёмный 71 128808 Кожух

31 128770 Подшипник 72 128809 Шайба

32 128771 Ось верхняя 73 128810 Обойма

33 128772 Ось средняя 74 128811 Прижим

34 128773 Ось 75 128812 Струкжкоотражатель

35 128774 Болт 76 128813 Винт

36 128775 Болт 77 128814 Шайба

37 128776 Ролик 78 128815 Гайка

38 128777 Болт 79 128816 Винт

39 128778 Винт

8. СБОРКА И УСТАНОВКА СТАНКА

8.1. Установка станка (Рис.2)

8.1.1. При выборе места для установки станка убедитесь, что помещение достаточно освещено, и оператор

не будет работать в собственной тени, что с каждой стороны станка достаточно места для работы с

заготовками планируемого размера.

8.1.2. Станок должен устанавливаться на прочной, ровной, горизонтальной поверхности с учётом веса станка

и обрабатываемой заготовки.

8.1.3. На время перемещения, на место четырех болтов крепления (2) основания (1) и станины (3),

установите 4 рым-болта (для строповки в плоскости кольца), рассчитанных на перемещение данного веса (см.

таблицу 1).

Перемещение станка производится грузоподъёмными механизмами, рассчитанными на вес станка (см.

схему строповки).

8.1.4. В

нижней части основания (1) установите и закрепите резиновые опоры (К) (см. пункт 3.1).

8.1.5. Для повышенной устойчивости основание (1) станка может быть прикреплёно анкерным соединением

к полу.

8.2. Сборка станка (Рис. 4-7)

8.2.1. На оси (22) установите и закрепите гайкой (23) маховик (9). На маховике (9) установите и закрепите

ручку (16).

8.2.2. Как показано на Рис.5, используя детали крепления (L) и

шестигранные ключи (F) (см. п.3.1), с обеих

сторон рабочего стола (26) установите и закрепите болтами (25) на одном уровне с рабочим столом (26)

столы приёмный и подачи (4 и 19). Регулировочными болтами (24) выставите положение рабочей

поверхности столов приёмного и подачи (4 и 19) в одной плоскости с рабочей поверхностью рабочего стола

(26).

8.2.3. Как показано на Рис.6, демонтируйте переднюю

стойку (7) и кожух (17). Используя детали крепления (L),

закрепите на кожухе (17) патрубок пылесборника (18). Закрепите кожух (17) и патрубок пылесборника (18) на

блоке строгального вала (6).

8.2.4. В стойки (7) запрессуйте оси (I) (см.п.3.1). На блоке строгального вала (6) совместно с поддерживающим

роликом (8) установите и закрепите стойки (7).

8.2.5. Как показано на Рис.2, установите ручку (15) переключения скорости автоматической подачи заготовки.
