6
6. РАСПАКОВКА
Внимание! Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного
помещения, не распаковывайте и не включайте его в течение 8 часов, чтобы он прогрелся до
температуры окружающего воздуха. В противном случае станок может выйти из строя при включении
из-за сконденсировавшейся влаги на холодных поверхностях
элементов электродвигателя.
6.1. Откройте коробку и извлеките станок и все комплектующие детали.
6.2. Проверьте комплектность станка в соответствии с перечнем (пункт 3.1).
6.3. Освободите узлы и детали станка от консервационной смазки.
Примечание: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки
и работы, снимите покрытие. Защитное покрытие легко удаляется уайт-спиритом с
помощью мягкой
салфетки. Растворители могут повредить поверхность. Для очистки окрашенных, пластмассовых и
резиновых деталей используйте мыло и воду. Тщательно протрите все детали чистой сухой салфеткой
и слегка смажьте жидким маслом все металлические обработанные (неокрашенные) поверхности.

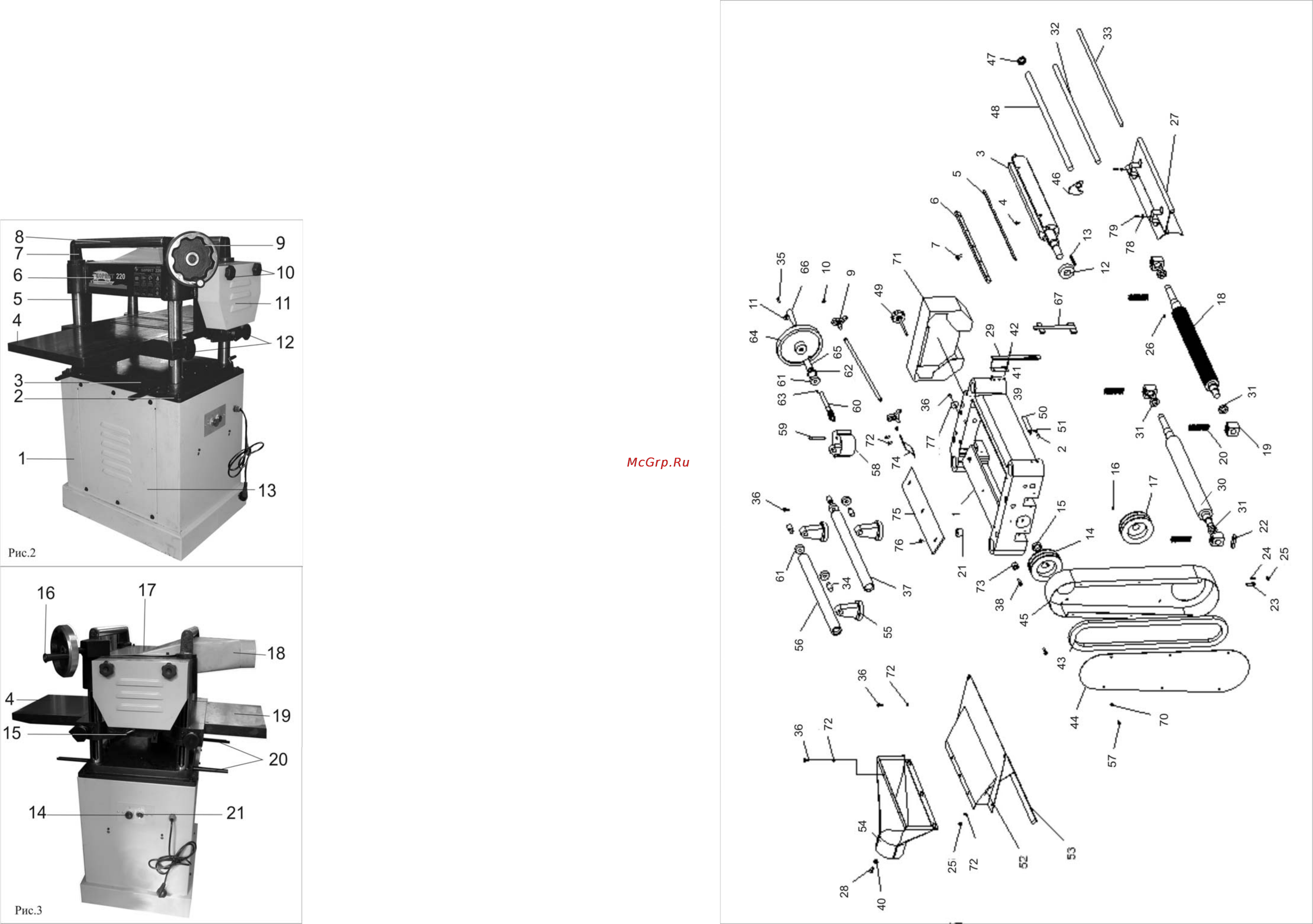

7. УСТРОЙСТВО СТАНКА (Рис.2)
1. Основание
2. Болт крепления
3. Станина
4. Стол подачи
5. Колонна
6. Блок строгального
вала
7. Стойка
8. Ролик
(поддерживающий)
9. Маховик
10. Винт крепления
11. Кожух
12. Винт фиксации
13. Кожух
14. Кнопка «ВЫКЛ»
15. Ручка
(переключения скорости
подачи)
16. Ручка (маховика)
17. Кожух (верхний,
съёмный)
18. Патрубок
пылесборника
19. Приёмный стол
20. Ручка
(перемещения)
21. Кнопка «ВКЛ»
15
СХЕМЫ И ДЕТАЛИ СБОРКИ «КОРВЕТ 220»
Схема 1
Содержание
- Комп 5
- Схема 2 схема 2 6
- Схема 3 схема 3 6
- Описание работы электрической схемы станка 7
- 9 магнитный пускатель станок оснащен магнитным пускателем предотвращающим самопроизвольное включение станка после несанкционированного отключения питания станок включается нажатием зеленой кнопки 21 а отключается нажатием на красную кнопку 14 магнитного пускателя рис 5 10 регулировки ваш станок был собран и полностью отрегулирован на заводе изготовителе во время транспортировки регулировки могут нарушиться поэтому перед началом эксплуатации регулировки необходимо проверить вновь предупреждение никогда не выполняйте какие либо регулировки при включенном станке это может привести к травме предупреждение работа с предельными нагрузками на станок повлечёт за собой отклонение или нарушение установленных ранее регулировок 10 регулировка натяжения ремней привода рис 8 9 10
- Отключите станок от питающей розетки снимите защитный кожух 28 проверьте натяжение 10 отключите станок от питающей розетки снимите защитный кожух 28 проверьте натяжение ремней передачи 29 при необходимости произведите регулировку 10 демонтируйте передний кожух 13 рис скрутите гайки 32 по винту 31 в крайнее нижнее положение гайками 33 произведите регулировку положения плиты 35 электродвигателя 34 тем самым перемещая нижний шкив 27 электродвигателя 34 который в свою очередь изменяет натяжение ремней передачи 29 чрезмерное натяжение может привести к преждевременному износу подшипников и ремней передачи 29 а недостаточное натяжение к их проскальзыванию на шкивах 27 и 30 при нагрузках гайками 32 и 33 зафиксируйте положение 10 установите и закрепите передний защитный кожух 13 10 установите и закрепите защитный кожух 28 10 регулировка строгальных ножей рис 10 12 10 д емонтируйте стойку 7 и поддерживающий ролик 8 как показано на рис демонтируйте кожух 17 и патрубок пылесборника 18 10 калибр 36 10
