Н Е О Б Х О Д И М А Я З А Щ И Т А
R
20
световой индикатор состояния системы
вход (-), концевик двери / выход (-) с CAN
концевиков дверей, капота, багажника для
подключения внешних систем
вход (+), замок зажигания
вход (+), питание
системы +12 В
вход (-), питание
системы -12 В
4 - белый
22 - синий/белый
6 - чёрный/белый
3 - фиолетовый
5 - оранжевый
7 - чёрный
10 - жёлтый
1 - чёрный/красный
2 - чёрный
19 - серый
18 - коричневый/жёлтый
20 - серый/белый
17 - коричневый
16 - коричневый
14 - красный/белый
13 - чёрный
12 - красный
21 - синий
НЗ блокировка двигателя МАКС. ТОК 5 А !!!
( д л я б о л ь ш и х т о к о в и с п о л ь з у й т е с х е м у с
д о п ол н и т е л ь н ы м а на л о го в ым р е ле, с м . с тр . 1 8 )
выход РЕЛЕ 2 (-), макс. ток 3 А
ф у н к ц и и с м о т р и н а с т р . 6
выход РЕЛЕ 1 (-), макс. ток 3 А
используется как выход на сирену
д р у г и е ф у н к ц и и с м . н а с т р . 6
универсальный канал 1 (-,+), макс. ток 0,3 А
цифровая шина DF-BUS
+12В
1-я зона
2-я зона
черный
красный
датчик
удара
12
3
4
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
5
2
1

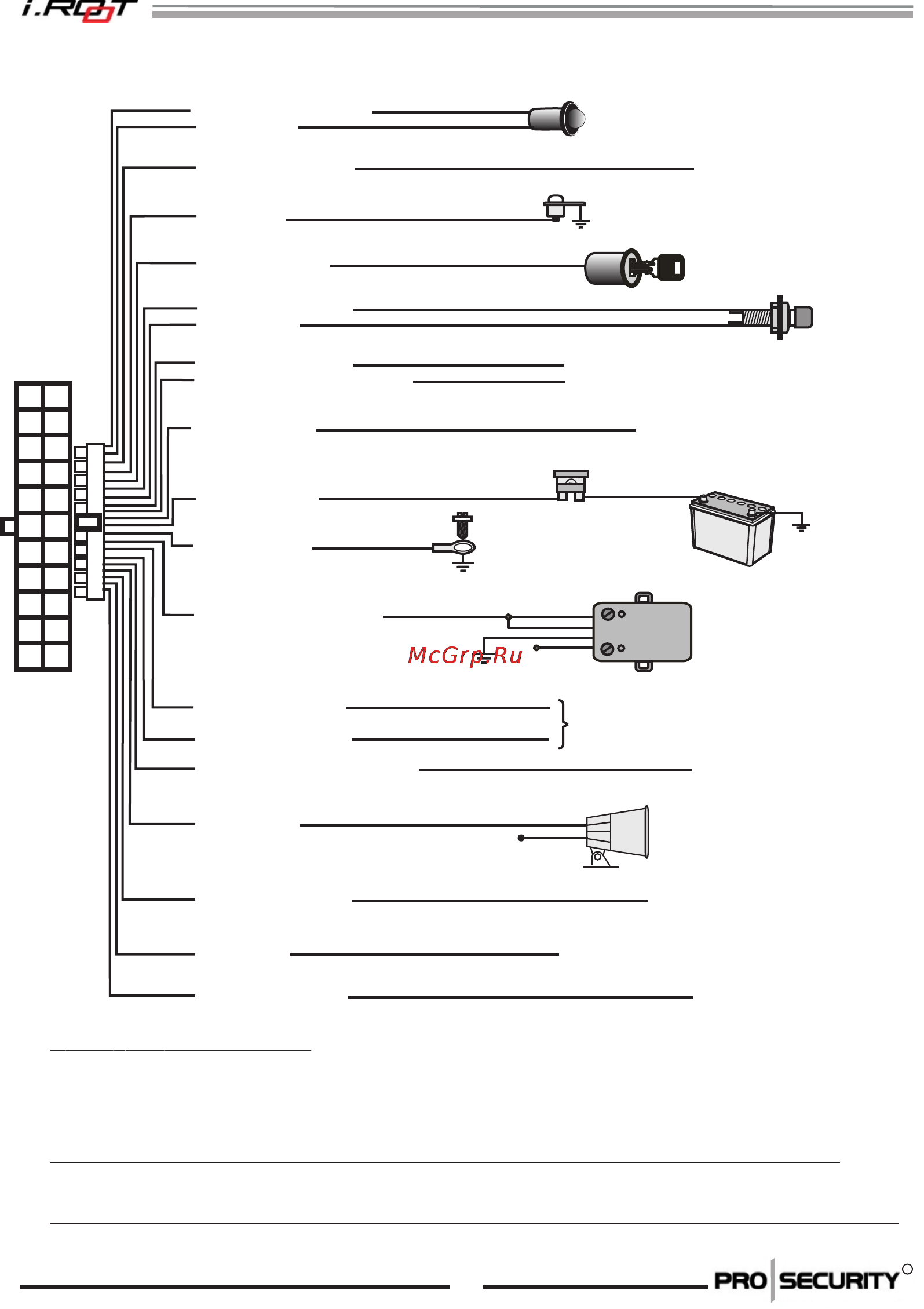

Схема подключения I-ROOT GSM (CAN)
PIN-кнопка
+
+12 В
-
доп. выход 3 (-), макс. ток 0,15 А
ф у н к ц и и с м о т р и н а с т р . 8
вход (-), датчик удара
другие функции см. на стр. 9
вход закрытия ЦЗ (CAN)
8 - коричневый
9 - коричневый/красный
CAN-L
CAN-H
CAN- шина
ВНИМАНИЕ!!! Цвета проводов
шины могут быть отличными -
правильные помечены наклейками
вход открытия ЦЗ (CAN)
Активация CAN-модуля:
Отправить SMS-сообщение: 0000 82:1,-
Включить/выключить зажигание, открыть/закрыть дверь, закрыть/открыть ЦЗ со
штатного брелка
Для активации открытия ЦЗ с телефона (командой снять с охраны):
Соединить синий/белый и синий провода, отправить SMS: 0000 81:17,-
Для активации закрытия ЦЗ с телефона (командой поставить на охрану):
Соединить серый/белый и коричневый/желтый провода, отправить SMS: 0000 74:1,1
