ГЛОНАСС/GPS-трекер GNS-GLONASS 7.3

Руководство по эксплуатации

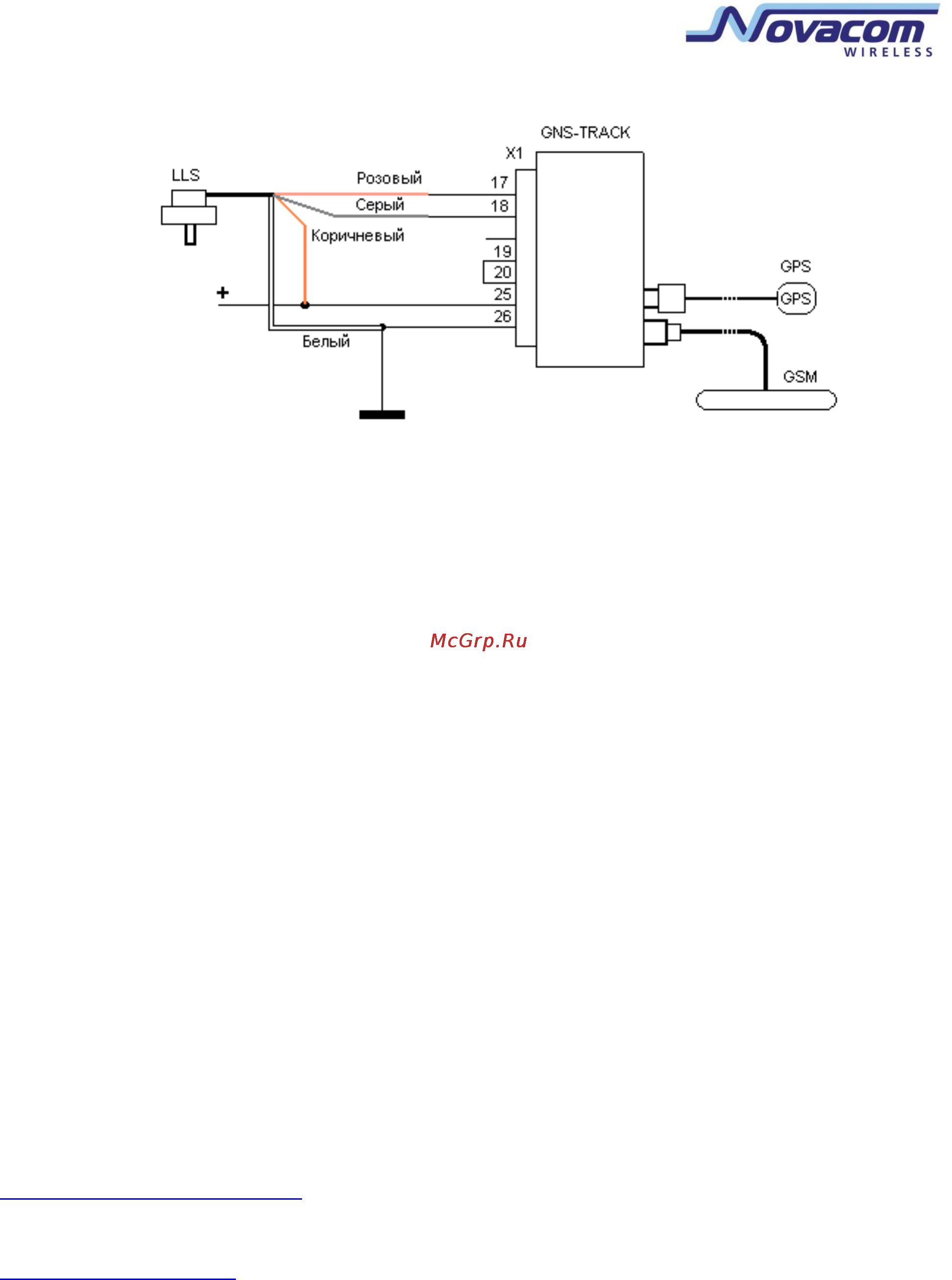

Рис.3.7 Пример подключения датчика уровня топлива LLS

Подключение к прибору датчиков различных типов может потребовать доработки программного

обеспечения прибора.

Подключение сигналов к аналоговым входам не представляет сложностей, необходимо только не

превышать допустимых пределов изменения входных напряжений. При необходимости можно заказать

приборы с измененными пределами входных напряжений (например, 0…+5В).

Подключение нескольких датчиков уровня топлива одновременно может быть осуществлено через

преобразователь RS-232<->RS-485 (если датчики снабжены интерфейсом RS-485) или через «разветвитель»

RS-232<->2xRS-232 (если датчики снабжены интерфейсом RS-232).

Фирма Novacom производит устройство, которое объединяет эти функции, т.е. одновременно служит и

преобразователем RS232-RS485, и «разветвителем» RS232<->2xRS232.

Для предотвращения повреждений приборов из-за неисправностей или недостатков бортовой сети

автомобилей (особенно старых автомобилей с бортовым питанием 24 В) разработано устройство защиты

от неисправностей в бортовой сети автомобилей. Оно осуществляет эффективную защиту от импульсов и

повышения напряжения в бортовой сети.

Настройка параметров считывания информации с датчиков уровня топлива с помощью конфигуратора

подробнее рассмотрена в разделе 4.

Для получения дополнительной информации по устройствам следует ознакомиться с продукцией фирмы

Novacom на сайте:

http://www.novacom-wireless.ru/

или обратиться по электронному адресу:

info@novacom-wireless.ru с соответствующим запросом.

3.13.2 1-Wire

Трекер имеет однопроводной интерфейс 1-Wire для подсоединения устройств iButton

(идентификационных ключей), при помощи которых может производиться идентификация водителей.

Кроме одной iButton (для идентификации водителя, например) можно подключить второе такое же
