ГЛОНАСС/GPS-трекер GNS-GLONASS 7.3

Руководство по эксплуатации

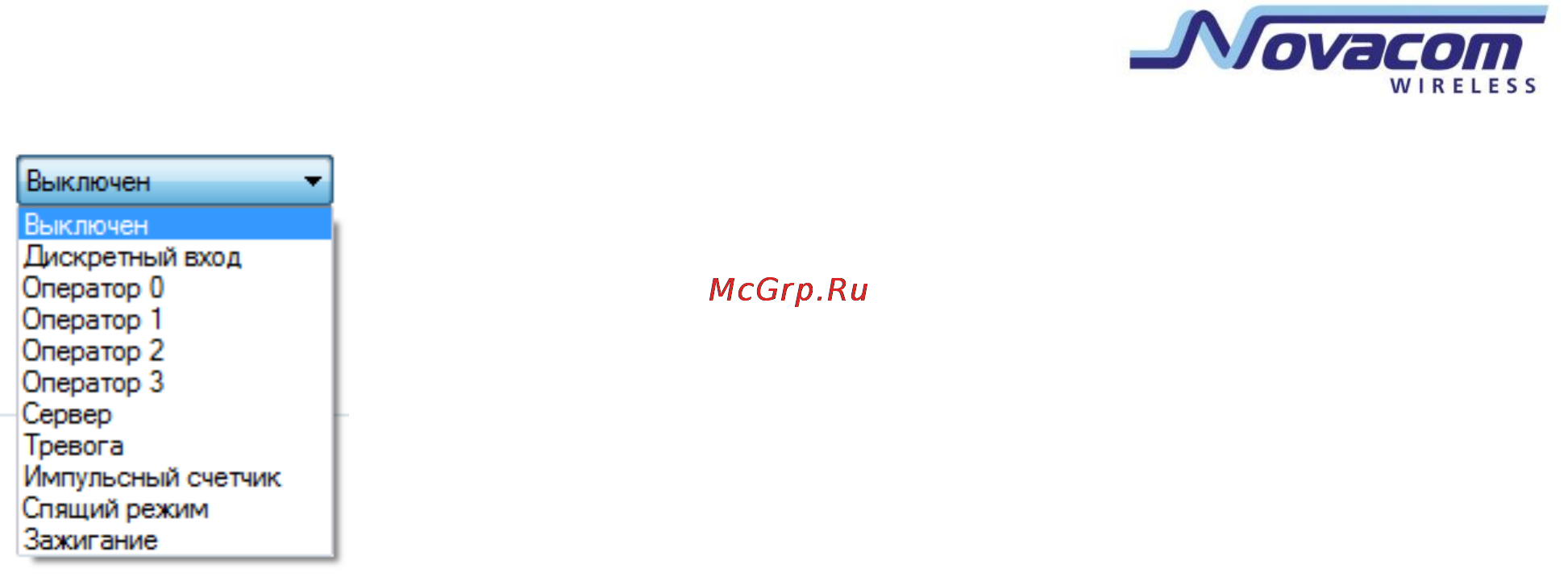

Рисунок 4.5 Конфигурация дискретного входа 1

Выключен – вход выключен, прибор не реагирует на любые изменения сигналов на входе. Дискретный

вход – вход включен, информация о состоянии входа регистрируется в память, возможно формирование

событий по изменению входа.

Оператор 0 – вход включен, высокий уровень сигнала на входе инициирует голосовой звонок на

телефонный номер, заданный как «Оператор 0».

Оператор 1 – вход включен, высокий уровень сигнала на входе инициирует голосовой звонок на

телефонный номер, заданный как «Оператор 1».

Оператор 2 – вход включен, высокий уровень сигнала на входе инициирует голосовой звонок на

телефонный номер, заданный как «Оператор 2».

Оператор 3 – вход включен, высокий уровень сигнала на входе инициирует голосовой звонок на

телефонный номер, заданный как «Оператор 3».

Сервер – вход включен, высокий уровень сигнала на входе инициирует голосовой звонок на телефонный

номер, заданный как «Сервер».

Тревога – вход включен, высокий уровень сигнала на входе инициирует запись в память события

«Тревога», посылку SMS разрешенным операторам и голосовой звонок на «Оператора 0», если недоступен

или занят – на «Оператора 2» и так далее. Данная функция доступна не во всех версиях программного

обеспечения прибора.

Импульсный счетчик – вход включен, входные импульсы (перепад с высокого уровня сигнала на низкий)

вызывают приращение значения счетчика импульсов. Значение счетчика не может обнуляться или

корректироваться, максимальное значение 4294967295 (четырех байтное двоичное число).

Дифференциальный счетчик – вход включен, входные импульсы считаются аналогично импульсному

счетчику, однако значение вычисляется как разность между количеством импульсов, пришедших по

дискретному входу 1 (3), и количеством импульсов, пришедших по дискретному входу 2 (4). Значение

счетчика может быть только положительным числом или нулем (уход в отрицательную область

программно блокирован), максимальное значение 4294967295 (четырех байтное двоичное число).

Доступны только для дискретных входов 2 и 4 соответственно.

Спящий режим – вход включен, применяется для приведения прибора в «Спящий режим», при котором

резко снижается энергопотребление. Доступен только для дискретного входа 1. Настройка осуществляется

в закладке «Режим».
