GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1
Модемы RX608-R2/L2 со встроенным блоком питания дополнительно имеют на корпусе разъём
POWER AC IN для питания переменным напряжением 100-240В (Рис.11). Описание разъёмов
представлено в Таблице 6.

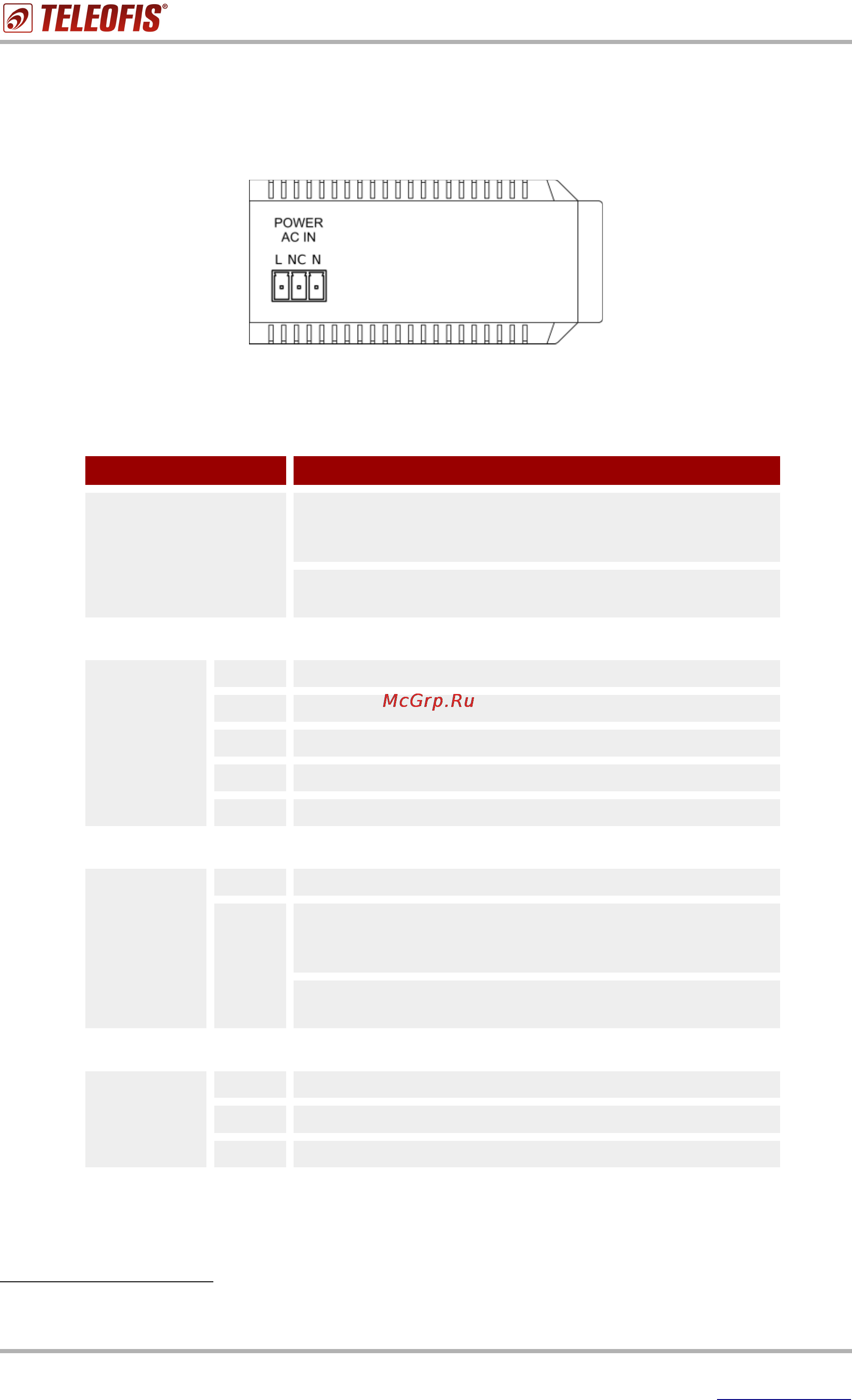

Рис.11. Разъем POWER AC IN.
Таблица 6. Модемы RX с интерфейсом RS-485. Описание разъёмов.
Разъём (контакт) Назначение
XS1
RX108-R2/L2 - разъём RJ-12, может работать:
а) как вход для подключения источника питания;
б) как выход для питания внешних устройств.
RX608-R2/L2 - разъём RJ-12, работает только как выход
для питания внешних устройств.
Разъём основного интерфейса RS-485
RS-485
G Экран линии RS-485 (подключается при необходимости).
A Сигнал “A+” линии RS-485.
B Сигнал “B-” линии RS-485.
T
5
Вывод 1 встроенного терминального резистора 120 Ом.
T
5
Вывод 2 встроенного терминального резистора 120 Ом.
Клеммные разъемы для подключения внешних устройств
XS2
- Земля.
+
RX108-R2/L2 - разъём работает:
а) как вход для подключения питания;
б) как выход для питания внешних устройств.
RX608-R2/L2: работает только как выход для питания
внешних устройств.
Разъём POWER AC IN для подачи переменного напряжения
POWER
AC IN
L Вход питания от сети ~220В.
NC Не используется.
N Вход питания от сети ~220В.
5 Терминальный резистор подключается в линию при замыкании между собой контактов, обозначенных
как “T”.
14
