GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1
Вывод промышленного ПК или терминала в Интернет
С помощью модемов RX ПК или контроллер можно вывести в Интернет (скорость — не более
85Кбит/сек средствами операционной системы). Модем совместим с операционными системами
Windows, MAC OS, Linux. Для подключения к MAC OS и Linux драйвер не требуется. При
подключении модема к компьютеру, на котором установлена ОС Windows, необходимо
предварительно установить драйвер “TELEOFIS Driver Pack”, который можно скачать на сайте
http://teleofis.ru.
Опрос приборов учёта по GPRS
Для пакетной передачи данных по технологии GPRS компанией TELEOFIS разработаны
многофункциональные GPRS/3G терминалы серии WRX (http://teleofis.ru/production/gprs-3g-
terminali/ ), однако передача по GPRS может осуществляться и посредством модемов RX —
с помощью скрипта GPRSTerminal, написанного на языке программирования Python. Скрипт
устанавливается в модем через программу Python Configuration Tool и обеспечивает
GPRS-соединение модема с диспетчерским ПК по протоколу TCP/IP. Данные, поступающие в
последовательный интерфейс, упаковываются в TCP-пакеты и последовательно передаются на
диспетчерский пункт.
По умолчанию скрипт настроен на соединение с бесплатным служебным сервером
TCP-соединений компании TELEOFIS “М2М24” http://m2m24.ru/ Сервер разработан для
организации и поддержки каналов связи между устройствами диспетчеризации, способными
работать только в режиме TCP—клиентов и не имеющими возможности получить статический
IP-адрес. Сервер позволяет администрировать множество модемов одновременно и
предоставляет пользователям «прозрачный» канал связи для получения данных от приборов
учёта:
Схема подключения устройств диспетчеризации к серверу “М2М24” дана на Рис.23. Алгоритм
передачи данных по GPRS с помощью модемов RX представлен в руководстве по работе с
программой Python Configuration Tool. Скачать программу и руководство можно на сайте
http://teleofis.ru

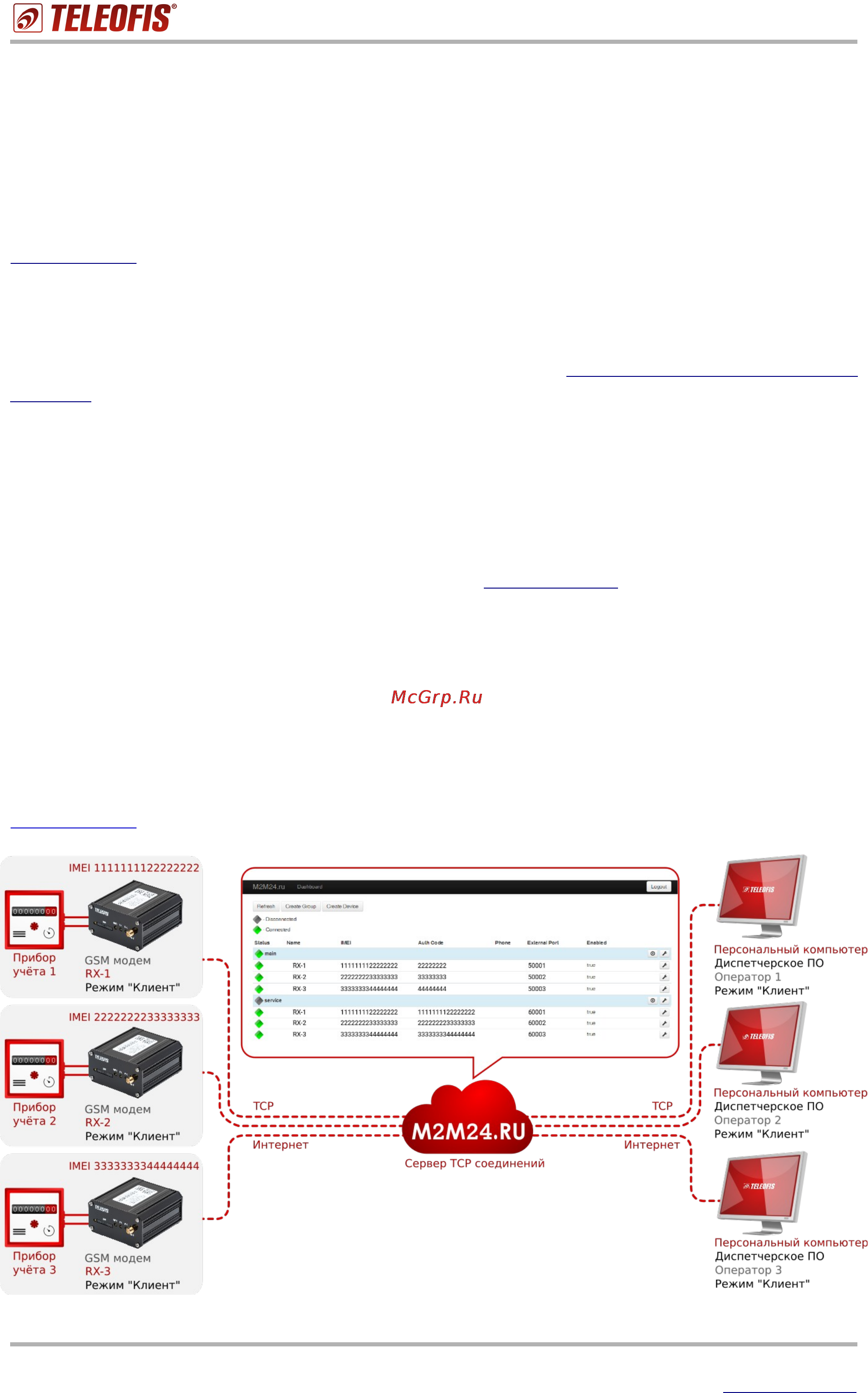

Рис.23. Подключение к серверу “М2М24”.
25
