GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1

Подключение к выходу O1 типа “открытый коллектор”

Выход типа “открытый коллектор” реализован в модемах с металлическом корпусом RX100-R4 и

RX102-R4 и предназначен для управления внешними устройствами (тревожными входами,

входами исполнительных устройств). Электрические параметры выхода приведены в Таблице 19.

Нагрузка к выходу подключается по схеме на Рис.19. Список команд для управления выходом

приведён в разделе Работа с линиями ввода-вывода (GPIO).

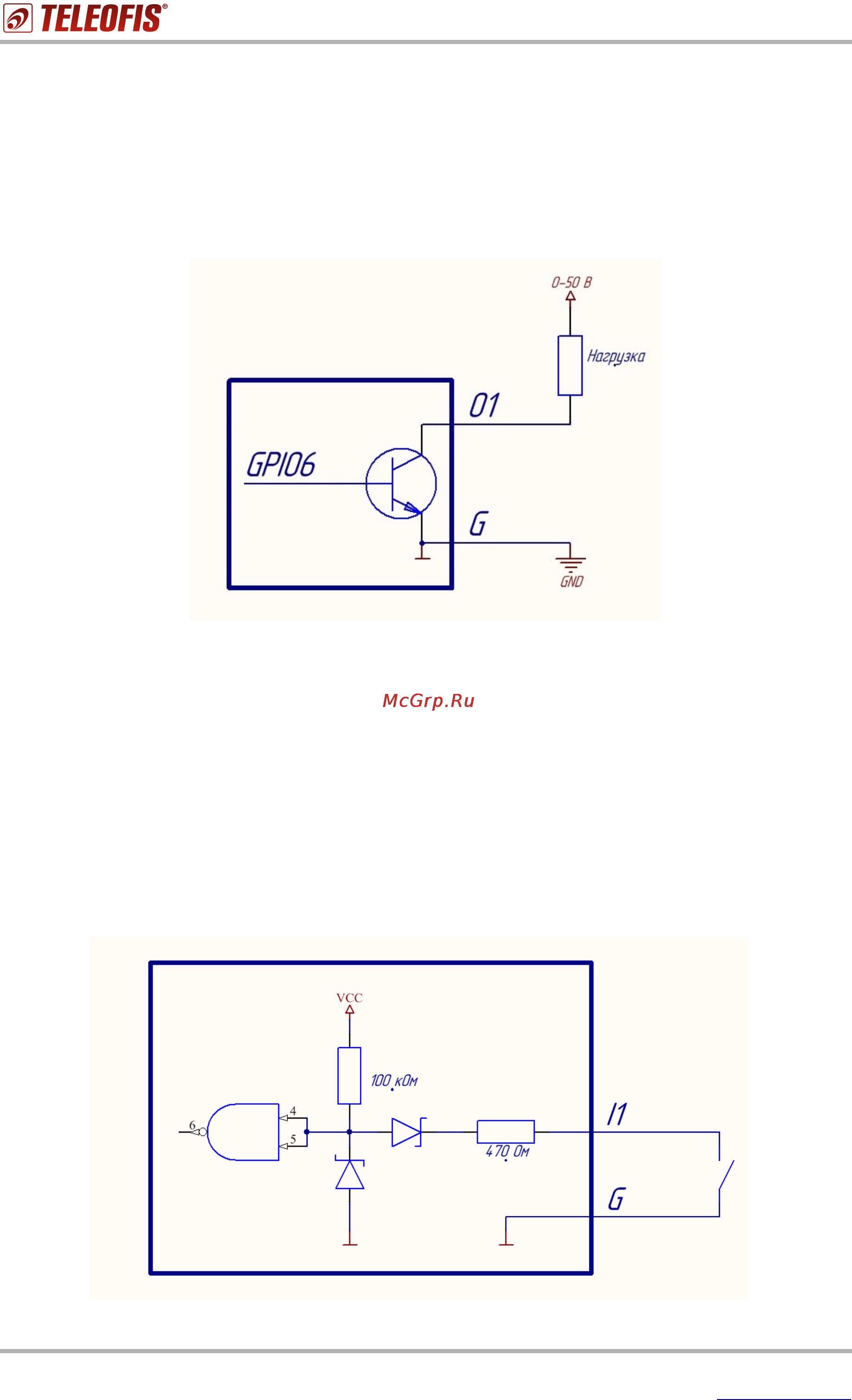

Рис.19. Схема подключения нагрузки к выходу типа «открытый коллектор».

Подключение ко входу I1 типа “сухой контакт”

Вход типа “сухой контакт” реализован во всех модемах с металлическом корпусом и

предназначен для подключения датчиков, имеющих нормально замкнутое или нормально

разомкнутое состояние (герконовых датчиков, датчиков движения, вскрытия, протечки воды и

газа и т. д.). Электрические параметры входа даны в Таблице 19. Схема подключения устройств

ко входу I1 дана на Рис.20. Настройка линии ввода может осуществляться как посредством ввода

АТ-команд вручную, так и автоматически, при установке пользователем в модем скрипта на языке

Python. Список АТ-команд для настройки входа читайте в разделе Работа с линиями ввода-

вывода (GPIO).

Рис.20. Схема подключения ко входу типа «сухой контакт».
