GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1
4. ОПИСАНИЕ РАЗЪЁМОВ, ИНТЕРФЕЙСОВ И ИНДИКАЦИИ
Разъём DB9-F интерфейса RS-232
Интерфейс RS-232 предназначен для подключения к модему оконечной аппаратуры,
передающей и принимающей данные, а также для соединения модема с ПК. Интерфейс
передает информацию между двумя устройствами на расстоянии до 20 м. Подключение
происходит через стандартный 9-контактный разъём D-Sub DB9-F (Рис.12). Назначение
контактов разъема приведено в Таблице 7.

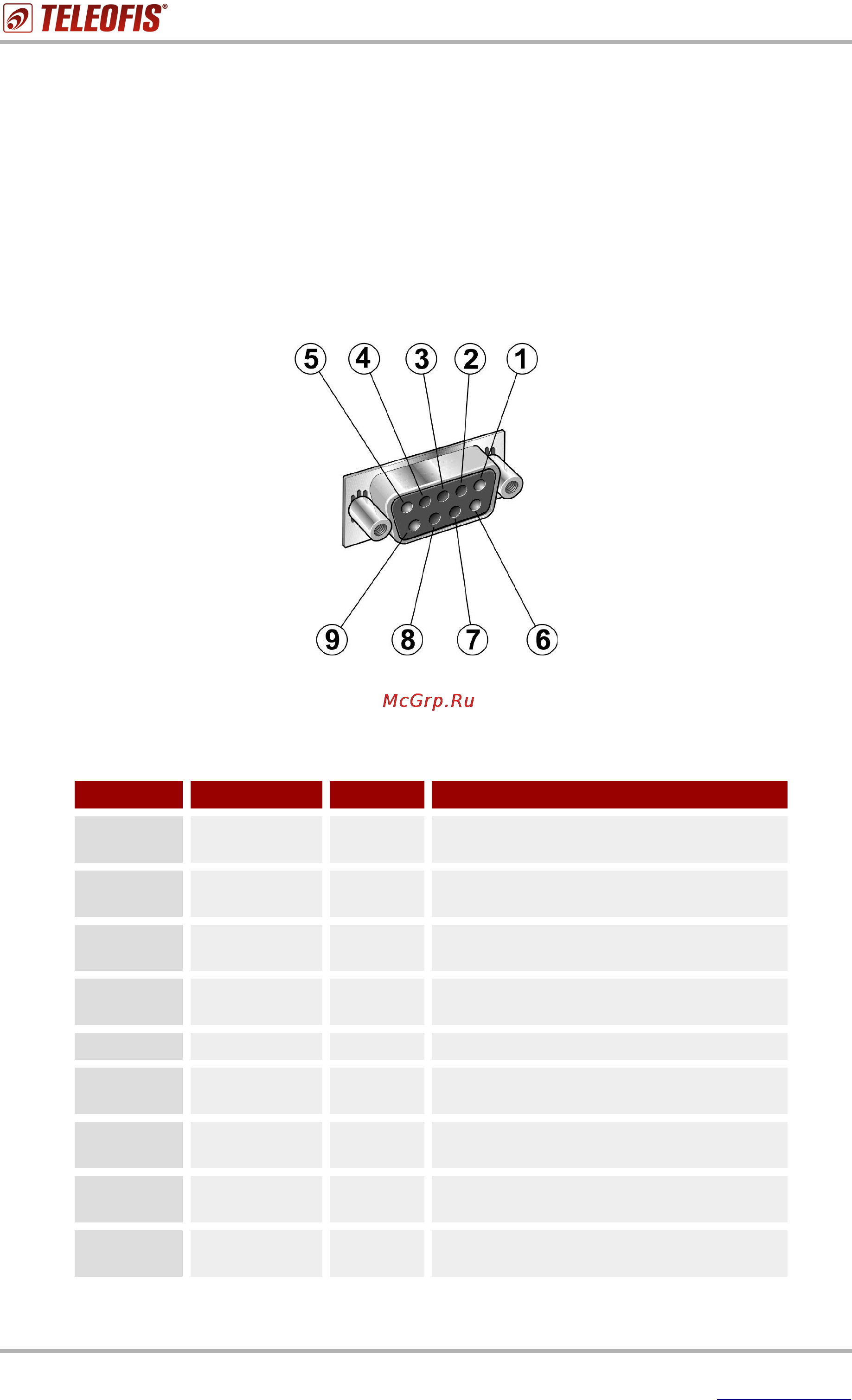

Рис.12. Разъем интерфейса RS-232 (типа D-Sub DB-9F).
Таблица 7. Описание контактов разъема RS-232.
Сигнал Контакт I/O Параметры
DCD 1 O
Активен высокий > 5В
Низкий < -5В
TXD 2 O
Лог.1=низкий < -5В
Лог.0=высокий > +5В
RXD 3 I
Активен высокий > +2.4В
Низкий < 1.8В
DTR 4 I
Активен высокий > +2.4В
Низкий < 1.8В
GND 5 Земля 0В
DSR 6 O
Активен высокий > 5В
Низкий < -5В
RTS 7 I
Активен высокий > +2.4В
Низкий < 1.8В
CTS 8 O
Активен высокий > 5В
Низкий < -5В
RI 9 O
Активен высокий > 5В
Низкий < -5В
15
