GPRS/3G терминалы TELEOFIS WRX (v4.x). Руководство по эксплуатации.
Ред. 2.4
Обозначение
разъёма (контакта)
Номер
контакта
Назначение
O1 2 Выход типа «открытый коллектор»
I1 3 Вход типа «АЦП»
RS-232
Разъём основного интерфейса
(типа D-Sub DB-9F)
TX 2 Выход «TX» данных интерфейса RS-232
RX 3 Вход «RX» данных интерфейса RS-232
GND 5 Сигнальная земля
RTS 7 Вход «RTS» интерфейса RS-232
CTS 8 Выход «CTS» интерфейса RS-232
2.2. Модификации с интерфейсом RS-485
Внешний вид и описание разъемов терминалов с интерфейсом RS-485 (WRX708-
R4/L4, WRX908-R4/L4) представлены на Рис. 3 и в Таблице 4. Питание устройства
осуществляется от внешнего источника постоянного тока через разъём PWR.
15
Тел.: +7 (495) 950-58-95 e-mail: post@teleofis.ru

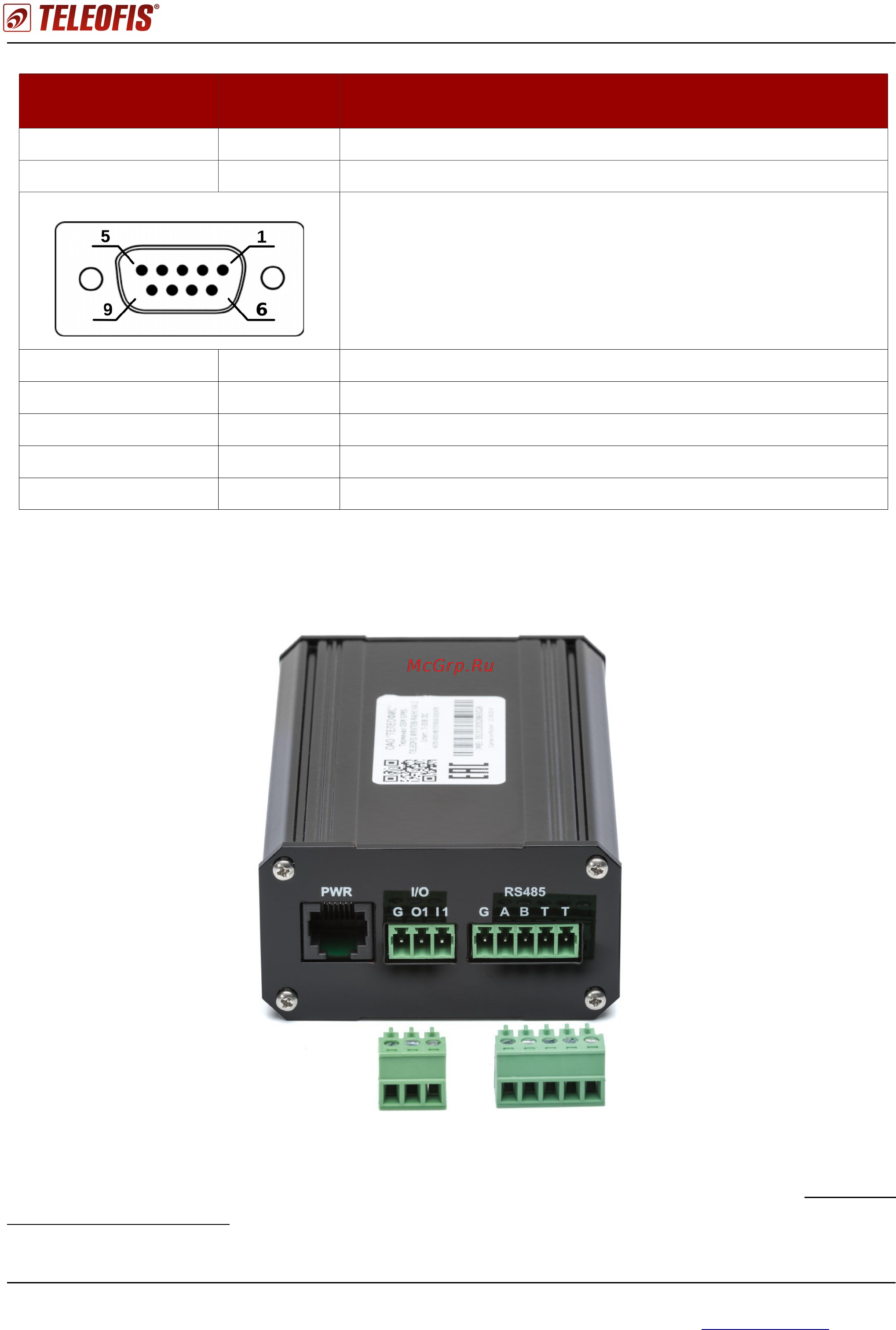

Рис. 3: Внешние разъёмы устройства с интерфейсом RS-485.
