GPRS/3G терминалы TELEOFIS WRX (v4.x). Руководство по эксплуатации.
Ред. 2.4
возможна одновременная работа с большим количеством терминалов.
Внимание! При каждом изменении настроек необходимо производить
синхронизацию измененных параметров с устройством с помощью кнопки
«Записать параметры». Все несинхронизированные изменения будут
маркированы желтым предупреждающим треугольником.
Локальное подключение
Локальное подключение предполагает непосредственное подключение терминала к
компьютеру через разъём mini-USB либо через основной последовательный порт
(RS-232/485/422).
1. Для активации локального подключения в меню «Настройка подключения»
выберите тип подключения «Локальное».
2. В параметрах настройки задайте пароль для доступа, номер COM-порта и тип
подключения (по умолчанию «USB»). В качестве имени порта допускается указать
конкретный COM-порт компьютера или выбрать режим «Авто», при котором программа
автоматически осуществляет поиск подключённого терминала (Рис. 21).

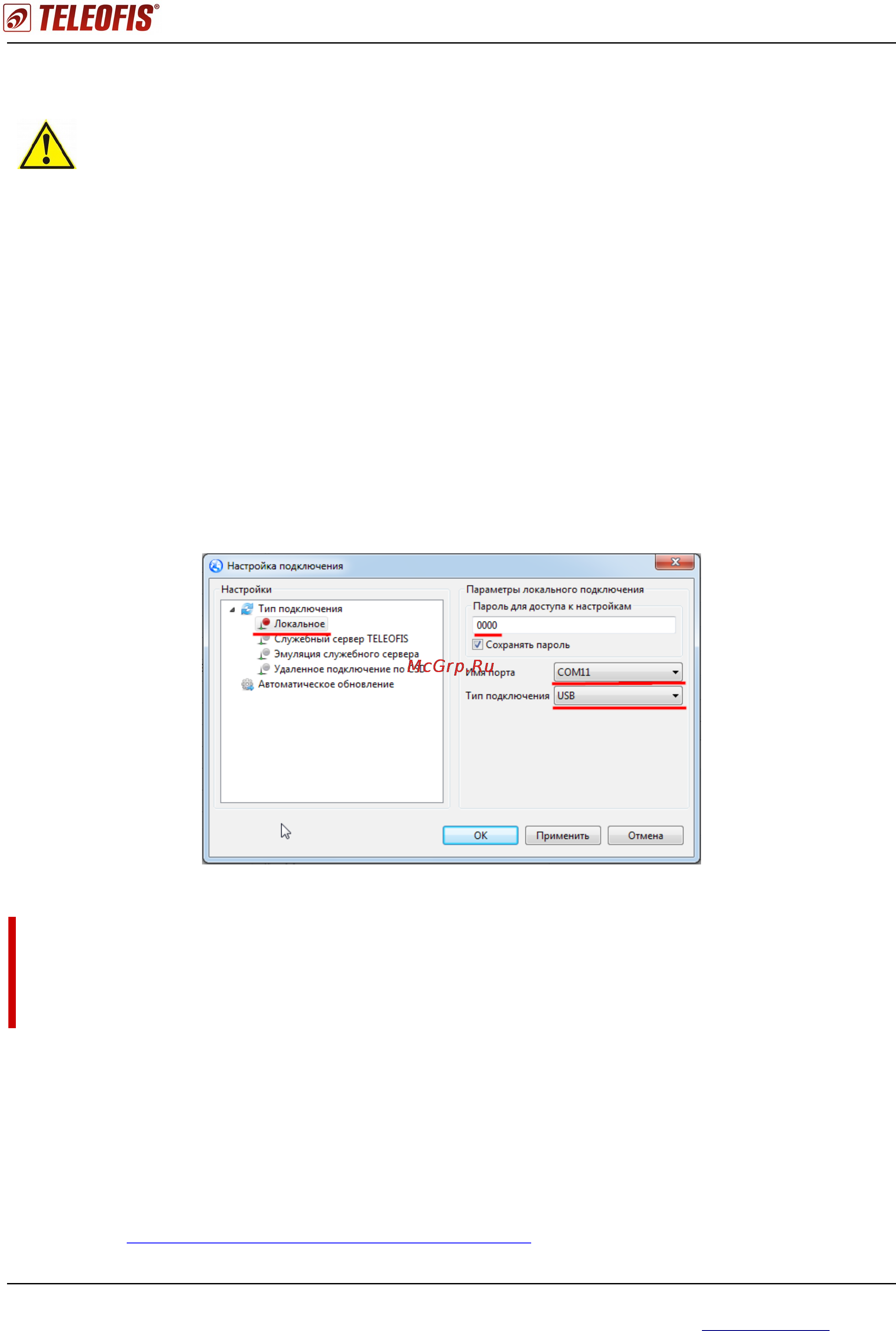

Рис. 21. Настройка локального подключения.
ПРИМЕЧАНИЕ!
• Длина пароля для доступа к настройкам не может превышать 32 символа (только
цифры и латинские буквы; пароль чувствителен к регистру букв).
• Пароль доступа к настройкам по умолчанию: «0000»
3. После применения выбранных параметров считайте сведения о подключённом
терминале в программу с помощью кнопки со стрелкой вниз «Прочитать параметры».
В левой части окна программы под панелью управления появится информация об
устройстве: модель оборудования, IMEI, оператор связи и т. д. Справа, в окне
«Список объектов», отобразится имя подключённого устройства и его IMEI.
4. После того как подключение установлено, можно приступать к настройке
терминала (Настройка основных параметров работы).
