GPRS/3G терминалы TELEOFIS WRX (v4.x). Руководство по эксплуатации.
Ред. 2.4

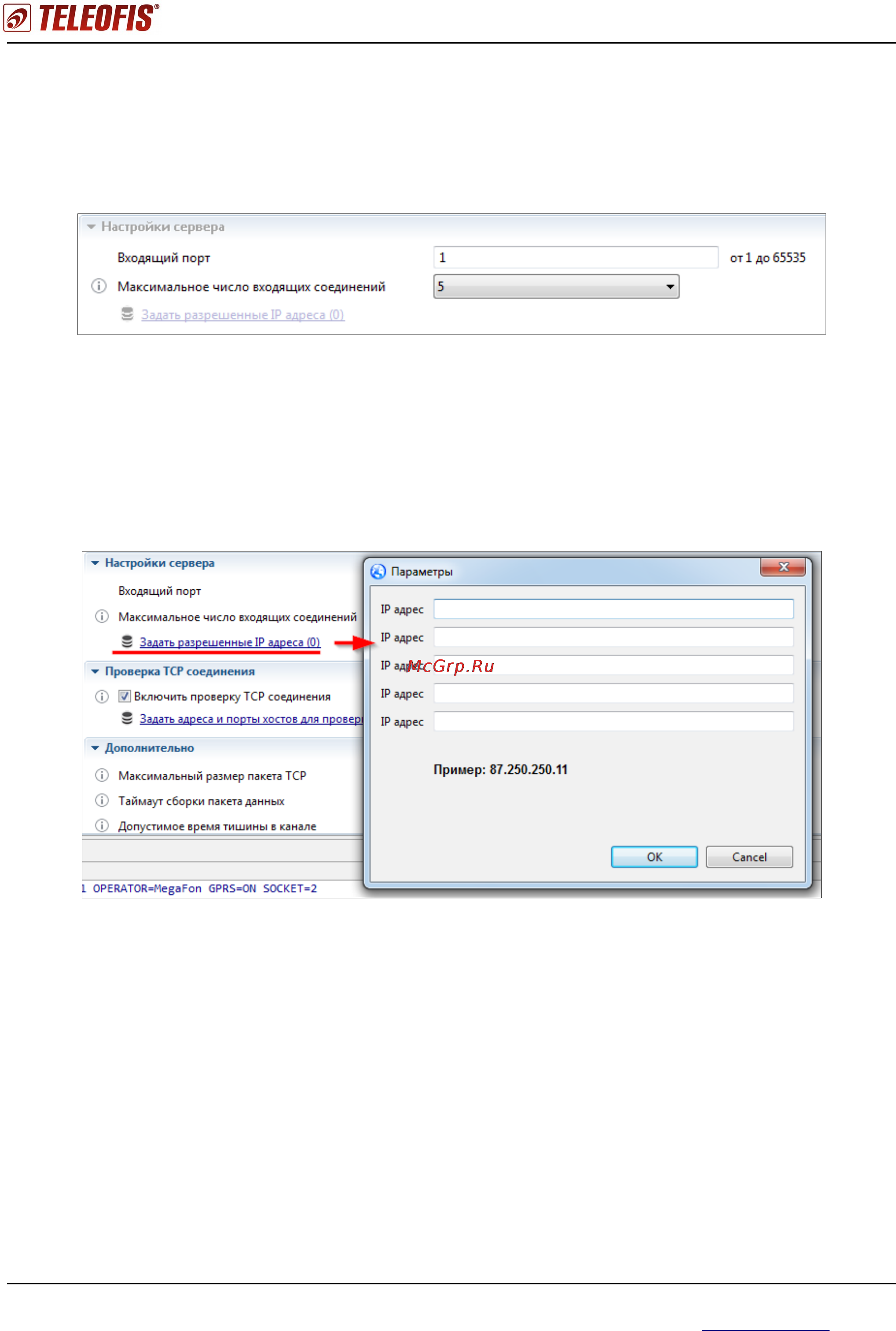

Дополнительные параметры режима «Сервер»
Параметр «Максимальное число входящих соединений» в настройках режима
«Сервер» помогает ограничить количество одновременных входящих подключений (Рис.
35). Максимальное количество одновременных входящих подключений — 5 шт.
Строка «Задать разрешенные IP адреса» в настройках режима «Сервер»
позволяет задать список «белых» (разрешенных) IP адресов, которым разрешено
подключение к данному терминалу (Рис. 36). Если задан хотя бы один адрес из этого
списка, подключения от любых других адресов приниматься не будут. Если ни один
«белый» адрес не задан, будут приниматься любые входящие подключения.
Рис. 36. Настройка списка разрешённых IP адресов.
Адреса проверки TCP соединения
Для обоих рабочих режимов «Клиент» и «Сервер», существует возможность
активировать функцию проверки наличия соединения с сетью TCP/IP. При включении
данной функции необходимо задать минимум один тестовый TCP адрес и порт. По
умолчанию во всех терминалах WRX данная функция включена и заданы два публичных
адреса для тестирования (Рис. 37).
51
Тел.: +7 (495) 950-58-95 e-mail: post@teleofis.ru
Рис. 35. Настройки режима "Сервер".
