GPRS/3G терминалы TELEOFIS WRX (v4.x). Руководство по эксплуатации.
Ред. 2.4
ПРИМЕЧАНИЕ!
• Настройка терминала с компьютера возможна также по основному последовательному
порту (RS-232, RS-485 или RS-422) — для этого запустите терминал без лотка SIM-холдера
№1. При этом в сведениях о подключенном устройстве отобразится только информация о
модели терминала, текущее время, напряжение питания и версия ПО контроллера.
Параметры, связанные с GSM модулем, отображаться не будут.
• Конфигурация терминала может осуществляться только посредством USB кабеля, без
подключения основного питания PWR. В этом случае GSM модуль также будет находиться
в неактивном режиме, но настройка терминала будет возможна.

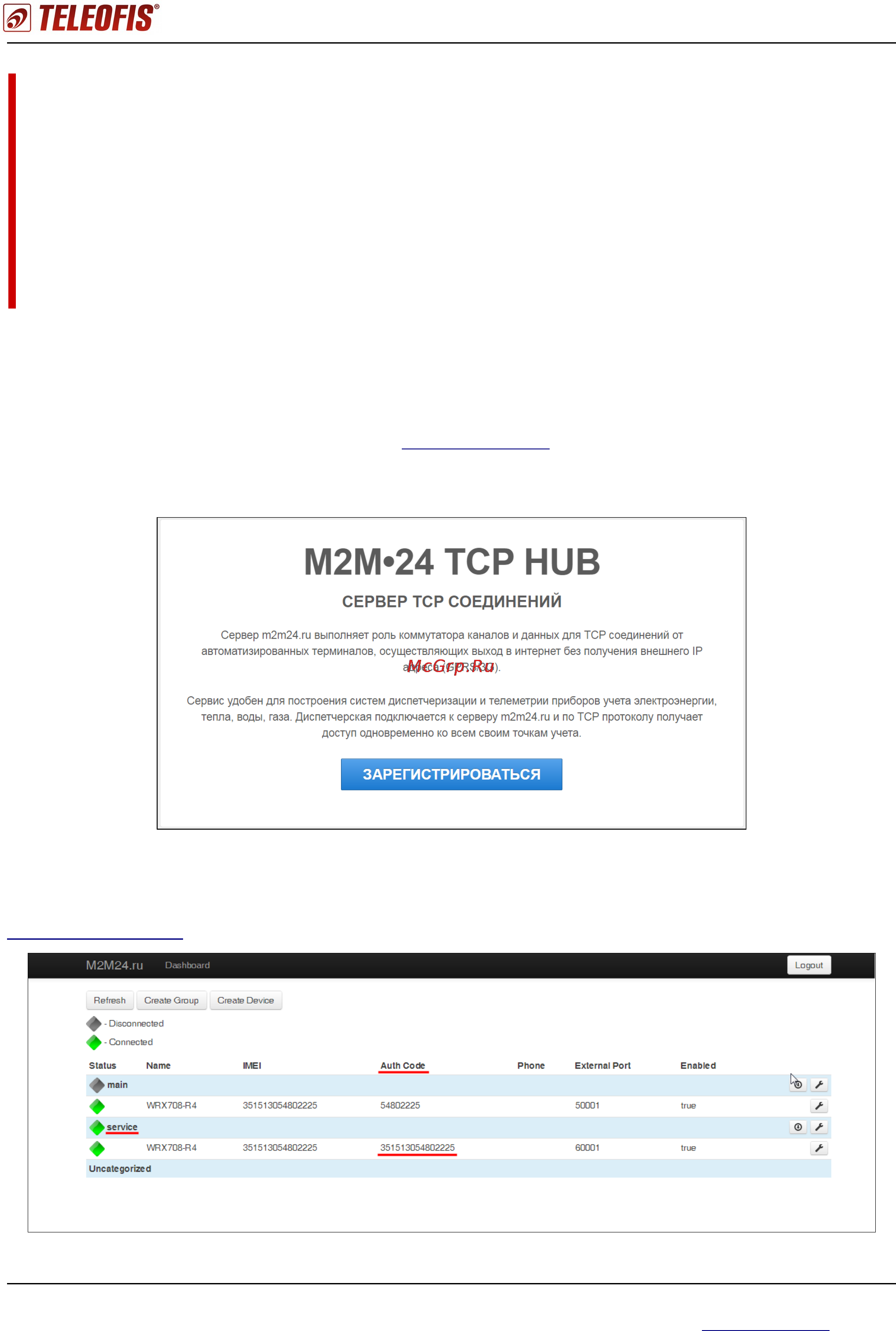

Служебный сервер «М2М24»
Для подключения терминалов WRX к служебному серверу необходимо
предварительно зарегистрировать их серийные номера на бесплатном сервере
TCP-соединений «М2М24» по адресу http://m2m24.ru (подробнее о сервере читайте в
подразделе “Настройка подключения с использованием служебного TCP-сервера
«М2М24»“ (Рис. 22).
Рис. 22. Сервер «М2М24».
После успешной регистрации пользователь получит на указанный электронный
адрес письмо с логином и паролем для доступа к контрольной панели сервера:
http://cp.m2m24.ru (Рис. 23).
Рис. 23. Контрольная панель сервера “М2М24”.
40
Тел.: +7 (495) 950-58-95 e-mail: post@teleofis.ru
