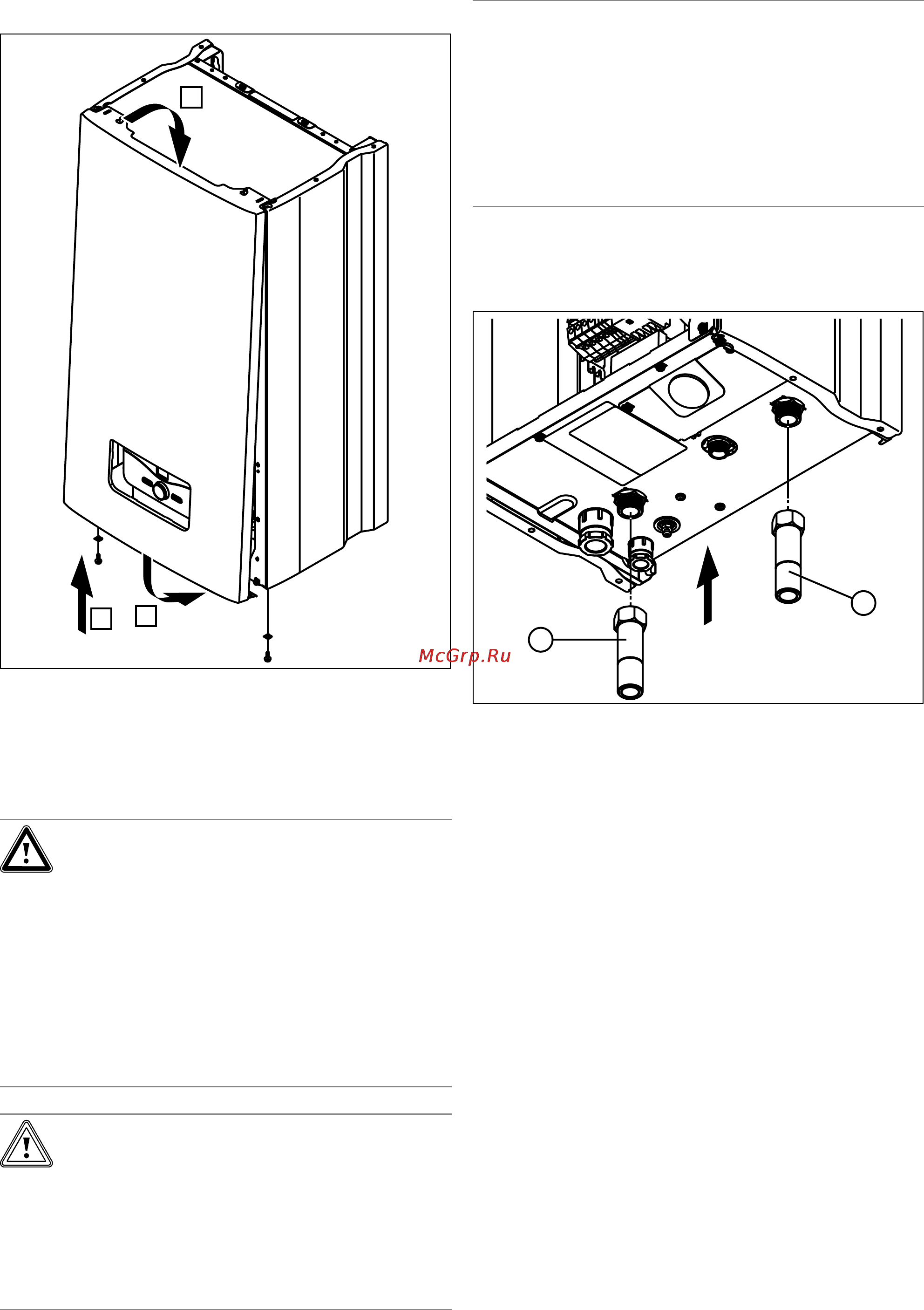

![Vaillant eloblock ve 18 10009378, 18 квт [10/36] Монтаж передней облицовки](/views2/1191888/page10/bga.png)
5 Установка
10 Руководство по установке и техническому обслуживанию eloBLOCK 0020212246_00
4.6.2 Монтаж передней облицовки
C
B
A
▶ Смонтируйте переднюю облицовку, как показано на
рисунке.
5 Установка
Опасность!
Опасность ошпаривания и/или риск по-
вреждение изделия из-за ненадлежащей
установки и вытекания вследствие этого
воды!
Механическое напряжение на присоеди-
нительных трубопроводах может вызвать
нарушение герметичности.
▶ Обеспечьте монтаж присоединитель-
ных трубопроводов без механического
напряжения.
Осторожно!
Риск материального ущерба в резуль-
тате теплопередачи при выполнении
пайки!
▶ Если присоединительные элементы
привинчены к сервисным кранам, тогда
не выполняйте пайку на присоедини-
тельных элементах.
Осторожно!
Риск повреждения оборудования осад-
ком из подающей и обратной линий си-
стемы отопления!
Осадок из трубопроводов может попасть в
изделие и привести к неполадкам.
▶ Перед подключением изделия тща-
тельно промойте систему отопления.
5.1 Подключение подающей линии системы
отопления и обратной линии системы
отопления
2
1
1. Присоедините трубопровод подающей линии си-
стемы отопления (1) к патрубку подающей линии
системы отопления.
2. Присоедините трубопровод обратной линии си-
стемы отопления (2) к патрубку обратной линии си-
стемы отопления.
3. Установите перепускной клапан, чтобы отключать
изделие при закрытых вентилях радиаторов.
4. В регионах с высокой жёсткостью воды используйте
устройство для смягчения воды.
