Осмотр и техобслуживание 10
0020212246_00 eloBLOCK Руководство по установке и техническому обслуживанию 19
2. Выкрутите винты из держателя предохранительного
ограничителя температуры.
3. Выньте предохранительный ограничитель темпера-
туры вместе с держателем.
4. Установите новый предохранительный ограничи-
тель температуры.
5. Прикрутите держатель предохранительного ограни-
чителя температуры двумя винтами.
6. Подсоедините оба разъёма.
7. Проверьте надёжность крепления держателя и
разъёмов.

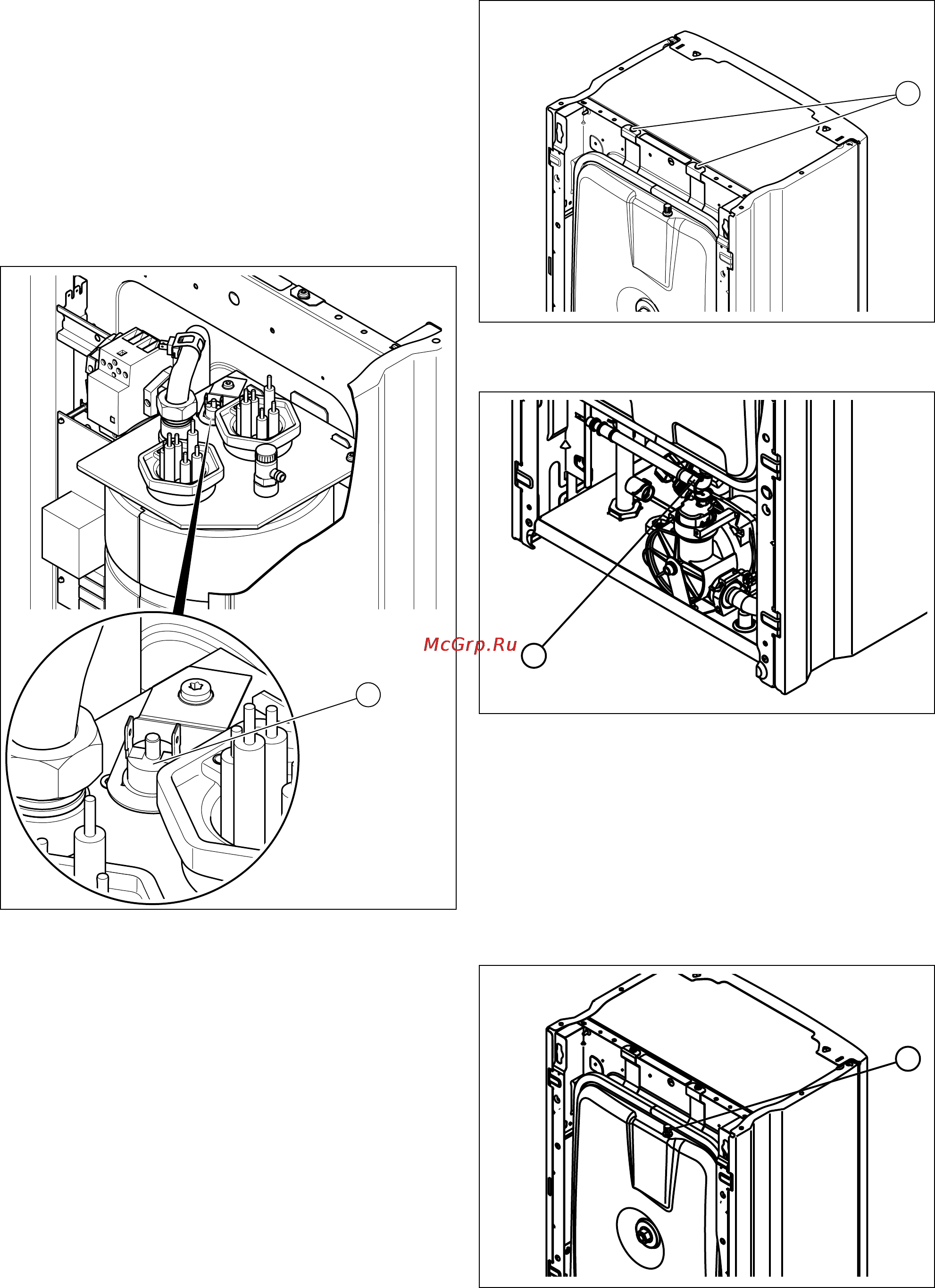

10.10 Замена датчика температуры
1
1. Отсоедините оба разъёма от датчика температуры
(1).
2. Выньте датчик температуры вместе с держателем.
3. Установите новый датчик температуры.
4. Подсоедините оба разъёма.
5. Проверьте надёжность крепления держателя и
разъёмов.
10.11 Замена расширительного бака
1
1. Выкрутите оба болта (1) из держателей с верхней
стороны изделия.
1
2. Раскрутите водопроводное резьбовое соединение
(1) с нижней стороны расширительного бака.
3. Вытяните расширительный бак из изделия вверх.
4. Вставьте в изделие сверху новый расширительный
бак.
5. Используйте только новые прокладки.
6. Затяните резьбовое соединение водопровода с ниж-
ней стороны расширительного бака.
7. Прикрутите болтами оба держателя с верхней сто-
роны изделия.
1
8. Перед заполнением системы отопления измерьте
давление на входе расширительного бака при отсут-
