4 Монтаж
8 Руководство по установке и техническому обслуживанию eloBLOCK 0020212246_00

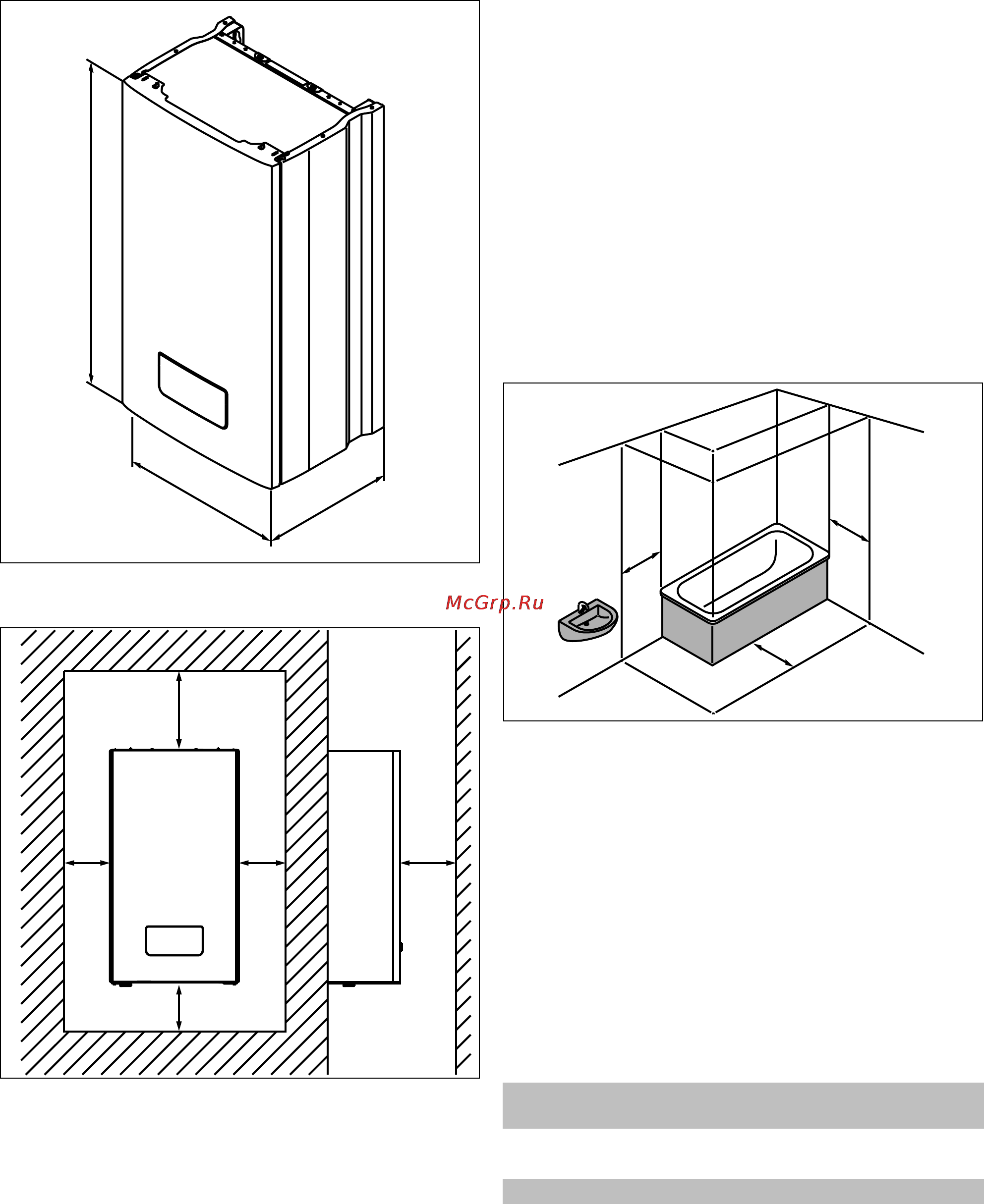

4.2 Размеры
410
740
310
4.3 Минимальные расстояния
A DA
CB
A 50 мм
B 500 мм
C 800 мм
D 700 мм
4.4 Требования к месту установки
▶ Допускается монтаж изделия исключительно в поме-
щениях.
▶ Выбирайте место монтажа так, чтобы можно было
подвести водопроводные и канализационные трубы.
▶ Не устанавливайте изделие рядом с лестницами,
аварийным выходами и кондиционерами.
▶ Не устанавливайте изделие над приборами, исполь-
зование которых может его повредить (например, над
плитой, от которой поднимаются жирные пары).
▶ Не устанавливайте изделие там, где в него может
просочиться вода.
▶ Не устанавливайте изделие в помещениях, подвер-
женных влиянию мороза.
4.4.1 Соблюдайте ограничения для влажных
помещений
1
2
3
3
2
0
1
A
A
A
0 Зона 0
1 Зона 1
2 Зона 2
3 Зона 3
A 60 см
▶ Монтировать изделие можно в ванных, душевых и
прачечных комнатах за пределами зон 0, 1 и 2.
▶ Если в изделие может проникнуть вода, то запреща-
ется монтаж также и в зоне 3.
4.5 Навешивание изделия
1. Проверьте, способна ли стена выдержать допусти-
мую нагрузку рабочего веса изделия.
2. Проверьте, может ли поставляемый в комплекте
крепеж использоваться для конкретной стены.
Условия: Допустимая нагрузка стены достаточная, Крепёжный мате-
риал может использоваться на стене
▶ Навесьте изделие.
Условия: Допустимая нагрузка стены недостаточная
▶ Позаботьтесь о наличии на месте установки при-
способления для подвешивания достаточной на-
грузки. Используйте для этого, например, незави-
симые стойки или кирпичную кладку.
▶ Если вы не можете подготовить приспособление для
подвешивания достаточной нагрузки, то не навеши-
вайте прибор.
