Установка 5
0020212246_00 eloBLOCK Руководство по установке и техническому обслуживанию 11
5.2 Подключение предохранительного
клапана
1

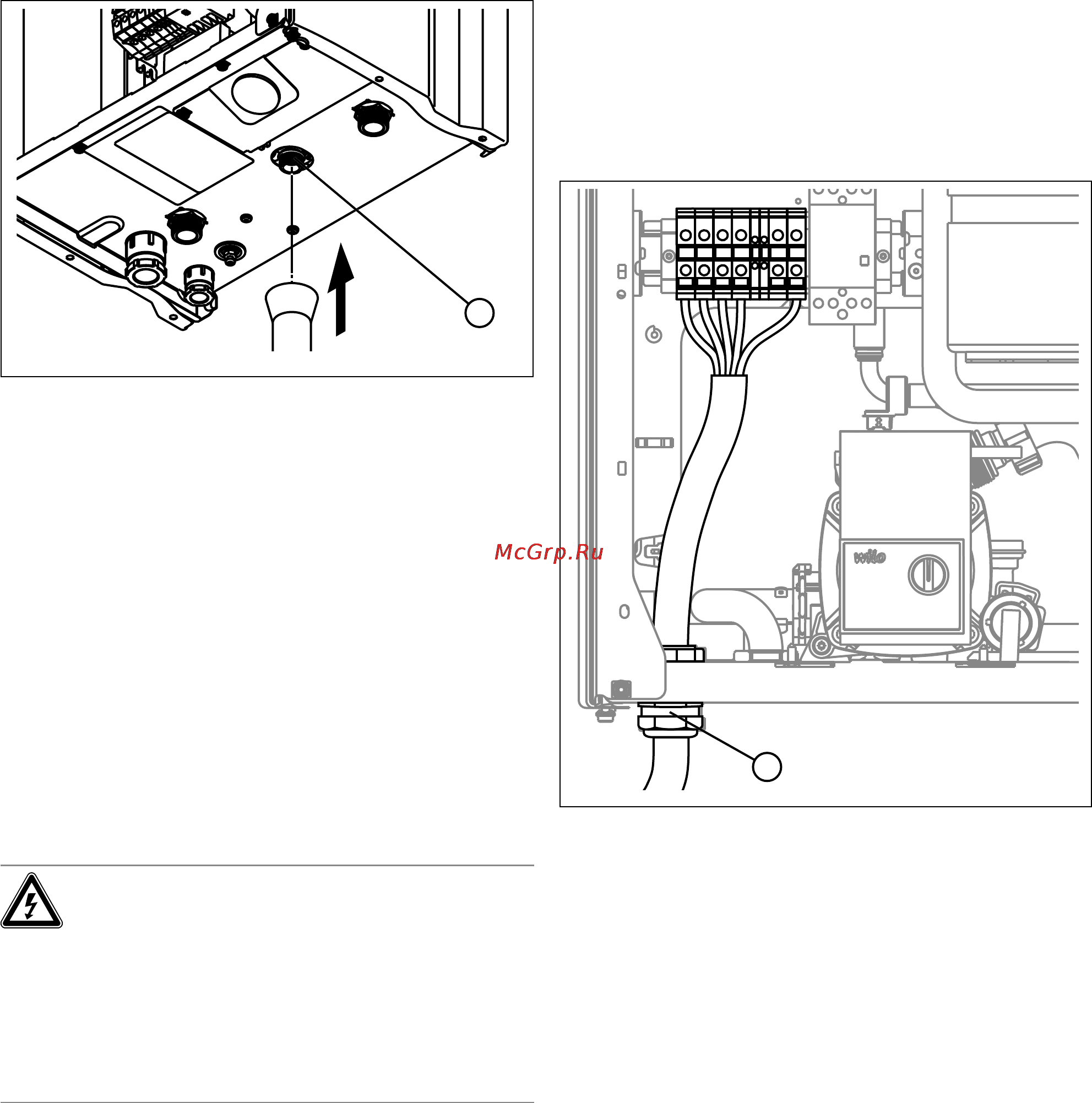

1. С помощью заливной воронки присоедините слив-
ной трубопровод к сливу (1) предохранительного
клапана.
2. Проложите сливной трубопровод по возможности
кратчайшим путем и под уклоном.
3. Выведите сливной трубопровод через гидрозатвор
в канализационную трубу или протяните сливной
трубопровод на улицу.
4. Сливной трубопровод должен заканчиваться так,
чтобы при выходе воды или пара не ошпарились
люди и не повредились электрические детали.
5. Убедитесь, что конец трубопровода в случае вы-
вода его на улицу заметен.
5.3 Электромонтаж
Выполнять электромонтаж разрешается только квалифи-
цированным специалистам-электрикам.
Опасность!
Опасность для жизни в результате пора-
жения электрическим током!
▶ Отключите подвод электрического
тока.
▶ Примите меры к предотвращению по-
вторного включения подвода электри-
ческого тока.
▶ Убедитесь, что номинальное сетевое напряжение
соответствует техническим характеристикам, а ток
имеет синусоидальную форму.
▶ Подключите изделие с помощью стационарного под-
ключения и разъединительного устройства с раство-
ром контактов не менее 3 мм (например, предохрани-
телей или силовых выключателей) (→ страница 25).
▶ Введите соответствующий стандартам трехжильный
кабель подключения к сети через кабельный ввод в
изделие.
– Провод для присоединения к сети: гибкие провода
▶ Дополнительно установите (в рамках монтажных ра-
бот) выключатель электропитания в непосредствен-
ной близости от изделия.
– Расстояние: 10 см
▶ Убедитесь, что выключатель полностью отсоединяет
фазу (L) и нейтраль (N).
5.3.1 Подключение сетевого кабеля
PE W V U N N
1
1. Смонтируйте прилагаемое проходное резьбовое
соединение для кабельного ввода (1) разъема под-
ключения к электросети.
2. Протяните провод для присоединения к сети через
кабельный ввод слева с нижней стороны изделия.
3. Снимите оболочку с провода для присоединения к
сети примерно на 2-3 см и удалите изоляцию с жил.
4. Подключите соединительные провода к соответ-
ствующим резьбовым клеммам. (→ страница 25)
5. Убедитесь, что соединительные провода механиче-
ски прочно зафиксированы в резьбовых клеммах.
5.3.2 Настройка двухтарифного режима
1. Уберите перемычку на клемме J3 (мощность на
отопление). (→ страница 25)
2. Подключите контакт приемника управляющего сиг-
нала к клемме J3.
5.3.3 Подключение заземляющего кабеля
▶ Подключите заземляющий кабель к разъему зазем-
ления на изделии и к подходящей точке заземления
на внутридомовых инженерных сетях, во избежание
коротких замыканий в изделии (например, из-за про-
никновения воды).
