Graco GL-1 Инструкция по эксплуатации онлайн
Для одномагистральных импульсных систем автоматической смазки.
Модели инжектора GL-1
Важные инструкции по технике безопасности
Прочтите все предупреждения и инструкции в настоящем руководстве
и в прилагаемых руководствах по системам автоматической смазки.
Сохраните все инструкции.
ОПАСНОСТЬ ИНЪЕКЦИИ ПОД КОЖУ
Жидкость от инжектора, утечек или разрушенных
компонентов может проникнуть в кожный покров Вашего
тела и причинить чрезвычайно серьезную травму,
включая необходимость ампутации. Инъецированная в
кожу жидкость может иметь вид простого пореза, однако
это серьезная травма. Немедленно обратитесь за
хирургической помощью. Попадание брызг жидкости
в глаза или на кожу также могут причинить серьезную
травму. Данное оборудование может уже находиться под
давлением или может оказаться под давлением при
автоматическом цикле смазывания, инициированным
контроллером смазывания (таймер). Отключите
электропитание таймера и перекройте подачу сжатого
воздуха к модулю насоса, чтобы гарантировать сброс
давления в системе. Смотрите раздел "Процедура
сброса давления" в руководстве по эксплуатации
насоса, которое прилагается к Вашей системе
автоматической смазки.
Деталь № Описание Размер A Размер B
Несобранный
коллектор, деталь №
114901 Инжектор, GL–1, одноточечный 2.48 дюйма (63,0 мм) 114911
114902 Инжектор, GL–1, двухточечный 3.00 дюйма (76,0 мм) 114912
114903 Инжектор, GL–1, трехточечный 1.25 дюйма (31,7 мм) 4.23 дюйма (107,5 мм) 114913
114904 Инжектор, GL–1, четырехточечный 2.50 дюйма (63,4 мм) 5.47 дюйма (139,0 мм) 114914
114905 Инжектор, GL–1, пятиточечный 3.75 дюйма (95,1 мм) 6.71 дюйма (170,5 мм) 114915
117206 Инжектор, GL-1, шеститочечный 4.99 дюйма (126,8 мм) 7.90 дюйма (202,7 мм) 118206
114909 Инжектор, GL–1, для замены
1-1/4 дюйма
7-1/16
дюйма

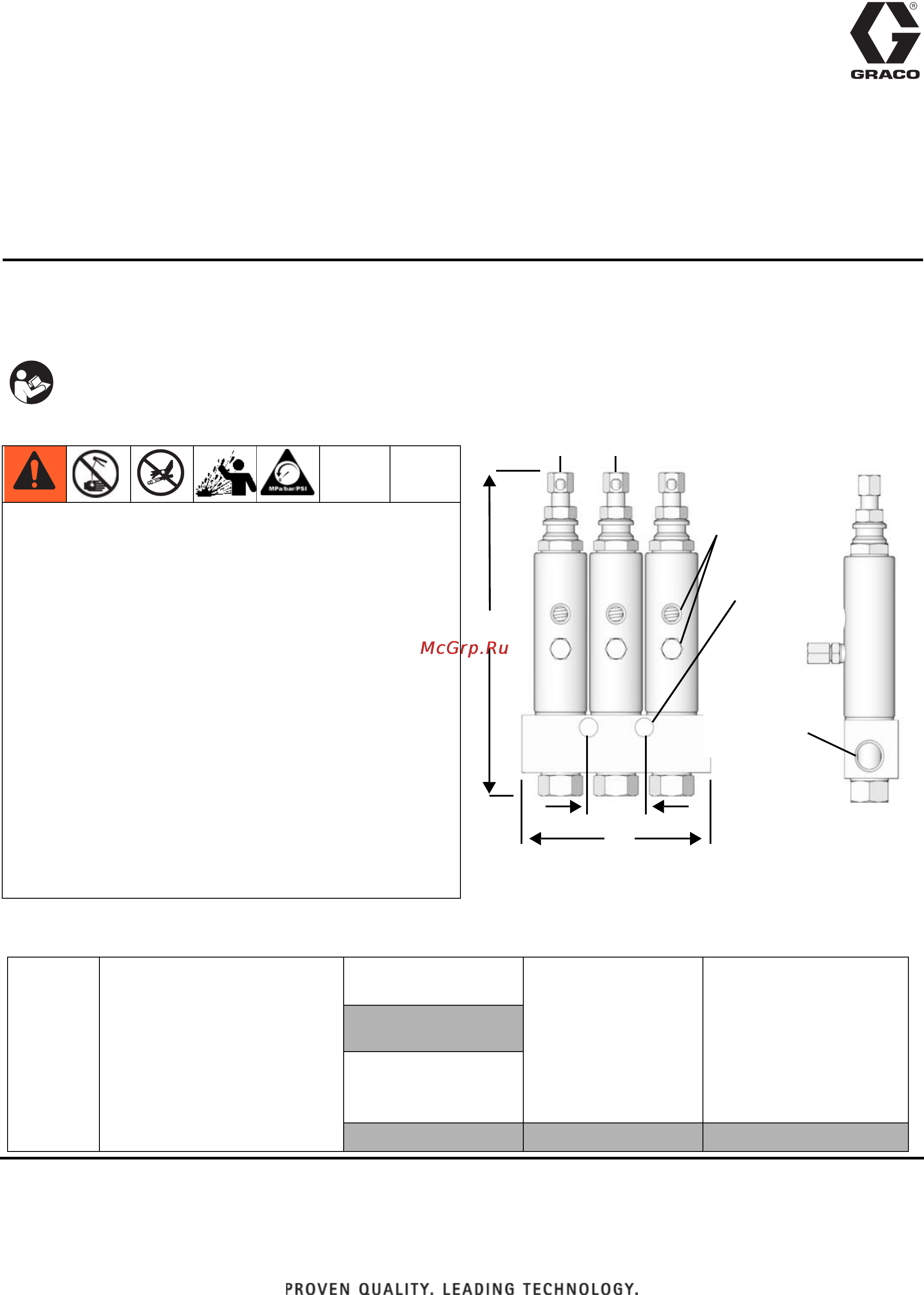

A
B
1/8 дюйма - npt,
раздаточное
выпускное
отверстие
13/32 дюйма,
монтажные
отверстия
3/8 дюйма - npt,
(2) питающее
впускное/выпус
кное отверстие
Показана модель 114903
Инструкции - Список деталей
Инжекторы GL-1
®
3A2028N
RU
