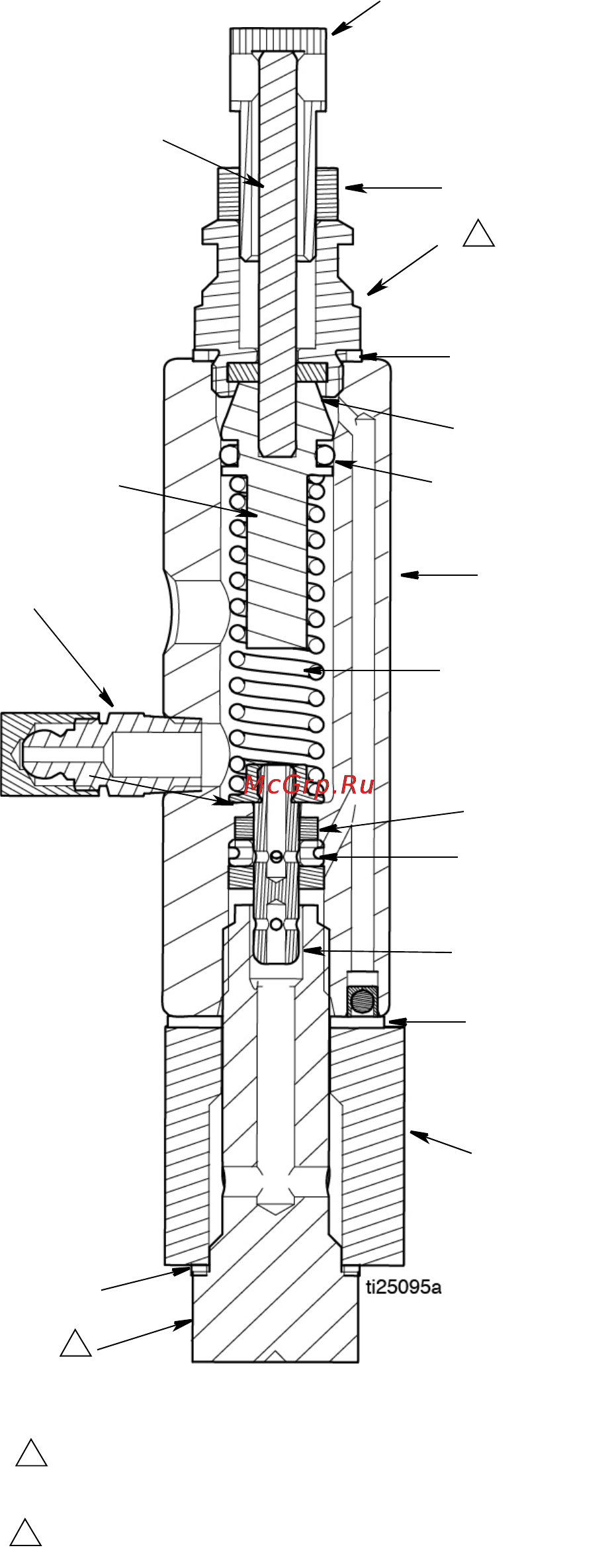

Запасные части для инжектора
3A2028N 3
Запасные части для инжектора
Доступные комплекты
Используйте только оригинальные запасные детали
от компании Graco
Присвоенный компанией Gracoномер детали:
115119 . . . . . . . . . . . . .Пластизольная крышка инжектора
(касательно инструкций по установке смотрите стр. 3)
Присвоенный компанией Graco номер детали:
115120 . . . . . . . . . . . . . . . . . . . . . . . Кроссоверный комплект
(для подсоединения выпускных отверстий инжекторов
с целью увеличения выпуска)
Присвоенный компанией Graco номер детали:
241234 . . . . . . . . . . . . Ремонтный комплект для инжектор
(смотрите детали комплекта - деталь № 241234
в списке Запасные части для инжектора.)
2
4
9
18
11
1
13
16
19
15
6
9
7
17
5
12
3
8
Затяните с усилием 50 - 55 футов на фунт
(68 - 74,5 Н-м)
1
Затяните с усилием 35 - 40 футов на фунт (47 - 54 Н-м)
2
2
1
Коллектор
(не включено)
Поз. Описание Кол-во
Деталь
№
1
Корпус инжектора
1-
2
Регулировочный винт
1 114906
3
Стопорная гайка
1 114907
4
Корпус сальника
1 114908
5
Узел смазочного фитинга
с колпачком
1 114916
6
Медная прокладка
1 114918
7
Переходной фитинг
(используется во всех
моделях коллектора)
1-
8
Штифт индикатора
1-
9
Стальная прокладка
2 #
11
Фторэластомерное
уплотнительное кольцо
(деталь № 114997)
1 #
12
Шток поршня
1 #
13
Пружина сжатия
1 #
15
Плунжер
1 #
16
Фторэластомерный сальник
1 #
17
Фторэластомерный сальник
1 #
18
Фторэластомерный сальник
1 #
19
Впускной клапан
1 #
# Включены только в ремонтный комплект
для инжектора, деталь № 241234
