Эксплуатация
10 332438F
Эксплуатация
Процедура снятия давления
Процедуру снятия давления требуется
выполнять каждый раз, когда в тексте
приводится этот символ.
1. Включите блокиратор пускового курка.
2. См. РИС. 1. Закройте главный воздушный клапан
стравливающего типа (C).
3. Выключите блокиратор пускового курка.
4. Плотно прижмите металлическую часть пистолета
к заземленному металлическому контейнеру для
отходов. Нажмите на пусковой курок пистолета,
чтобы снять давление жидкости.
5. Включите блокиратор пускового курка.
6. Откройте все дренажные клапаны для жидкости
в системе, подготовив контейнер для сбора
сливаемой жидкости. После слива жидкости,
закройте клапаны.
7. Если возникли подозрения на то, что
распылительный наконечник или шланг полностью
засорились, или что выполнение указанных выше
действий не привело к полному снятию давления,
очень медленно ослабьте стопорную гайку
защитной насадки распылительного наконечника
или концевую муфту шланга и постепенно снимите
давление. Затем ослабьте гайку или муфту до конца.
Снимите наконечник и нажмите на пусковой курок
пистолета, направив последний в ведро.
Блокиратор пускового курка
См. РИС. 5. Прекращая распыление, всегда включайте
блокиратор пускового курка, чтобы предотвратить
случайное включение пистолета рукой или в результате
падения либо удара.
Промывка
Промывка насоса перед первым
использованием
Испытание насоса проводится с помощью маловязкого
масла, которое оставляется для защиты деталей насоса.
Если масло может загрязнить используемую жидкость,
вымойте его совместимым растворителем. См. раздел
Промывка на стр. 10.
Промывайте насос в указанных ниже ситуациях.
• Перед первой эксплуатацией.
• При смене цветов или жидкостей.
Данное оборудование будет оставаться под давлением
до тех пор, пока оно не будет снято вручную. Во
избежание получения серьезной травмы, вызванной
жидкостью под давлением (например, в результате
прокола кожи, разбрызгивания жидкости и контакта
с движущимися деталями), выполняйте процедуру
снятия давления после каждого завершения
распыления и перед очисткой, проверкой либо
обслуживанием оборудования.

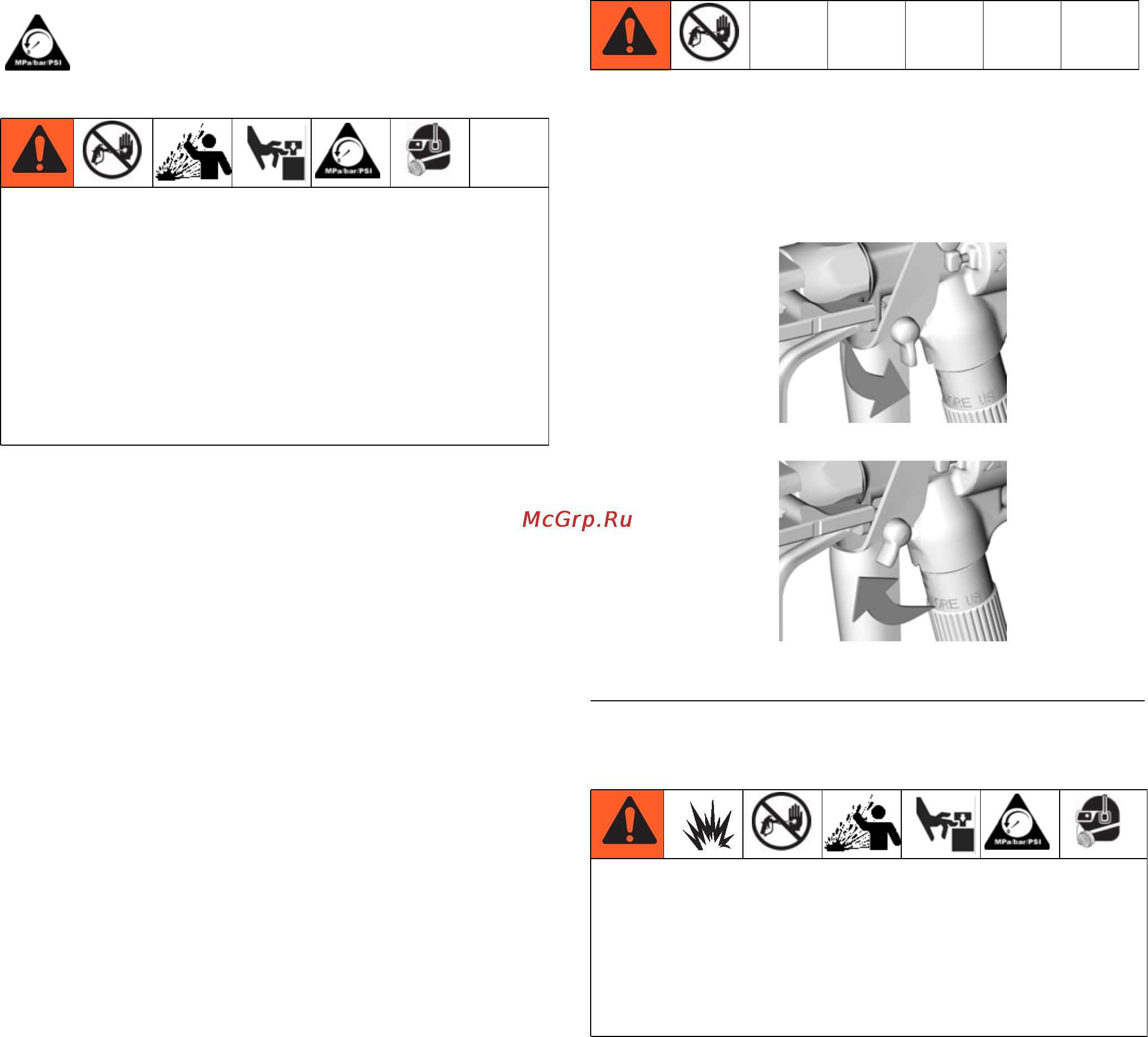

РИС. 5. Блокиратор пускового курка
Во избежание пожара и взрыва всегда заземляйте
оборудование и контейнер для отходов. Во
избежание образования разрядов статического
электричества и получения травмы вследствие
разбрызгивания, всегда осуществляйте промывку при
наименьшем возможном давлении.
TI5049a
TI5048a
Защитный
блокиратор
пускового
курка включен
Защитный
блокиратор
пускового курка
выключен
