Graco Merkur X72 [23/30] Комплект 289694 для монтажа на тележке
![Graco Merkur X72 [23/30] Комплект 289694 для монтажа на тележке](/views2/1193491/page23/bg17.png)
Спецификация деталей
332438F 23
16V175, насосная система Merkur X48
16V174, насосная система Merkur X72

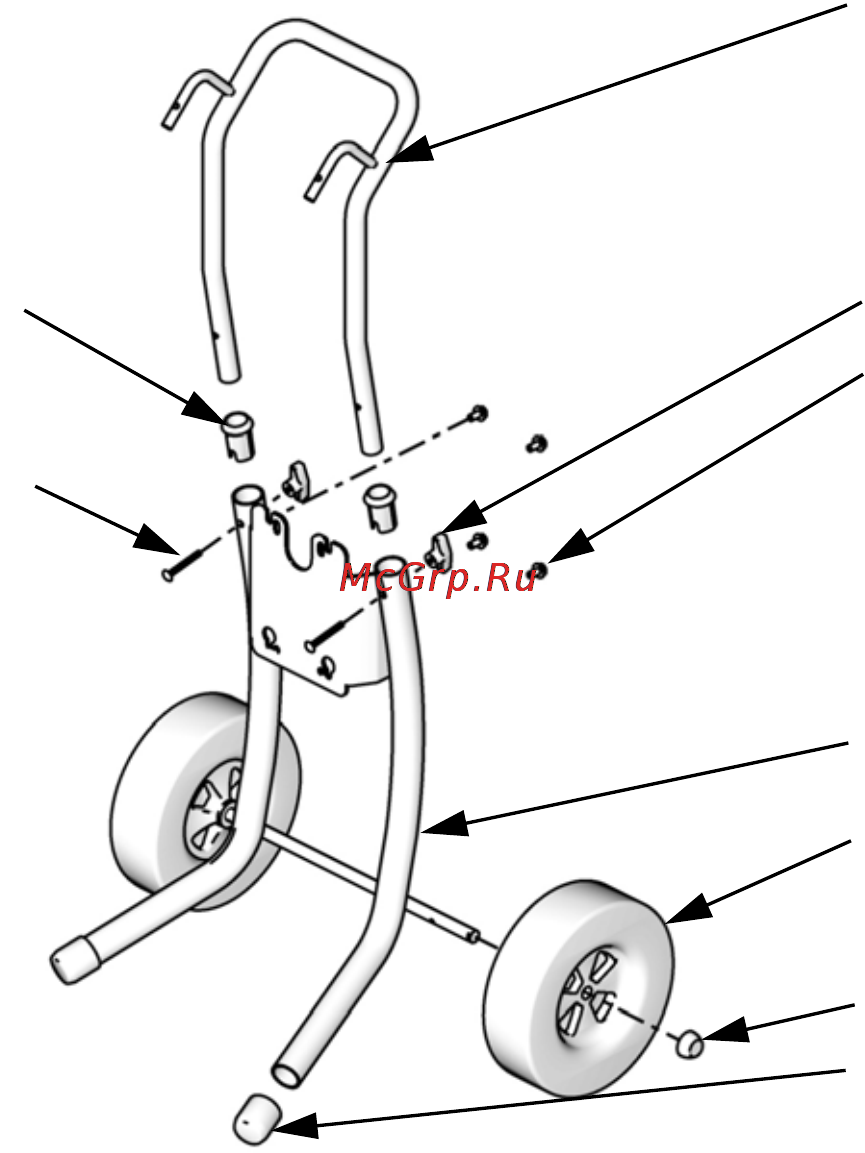

Комплект 289694 для монтажа
на тележке
Справ.
№ Арт. Описание
Кол-
во
101 M18LN0 ДВИГАТЕЛЬ, пневматический,
7,5дюйма
1
102 16U916 НИЖНИЙ БЛОК, в сборе, 50куб. см;
16V174
1
16U917 НИЖНИЙ БЛОК, в сборе, 75куб. см;
16V175
1
103 15T392 ПЕРЕХОДНИК, нижний блок насоса 1
104 15M662 ШТАНГА, тяговая 3
105 15U606 ГАЙКА, стопорная, M16 x 2 3
106 15T311 ГАЙКА, стяжная 1
107 184128 КОЛЬЦО, соединительное 2
108 111799 ВИНТ, для крышки, с шестигранной
головкой
4
109 238909 ПРОВОД, блок заземления 1
110 289694 КОМПЛЕКТ, тележка 1
118 16U944 ПРЕДОХРАНИТЕЛЬНОЕ
УСТРОЙСТВО, пружина
1
Справ.
№ Арт. Описание
Кол-
во
201 ----- ТЕЛЕЖКА, рама 1
202 ----- РУКОЯТКА, тележка 1
203 15C871 КРЫШКА, для стойки 2
204 ----- РУКАВ, рукоятка тележки 2
205 119451 КОЛЕСО, полупневматическое 2
206 119452 КРЫШКА, для ступицы 2
207 115480 РЕГУЛЯТОР, с T-образной
рукояткой
2
208 116630 ВИНТ, каретка 2
209 111799 ВИНТ, для крышки, M8 x 1,25 4
201
202
203
204
205
206
207
208
209
ti12634a
