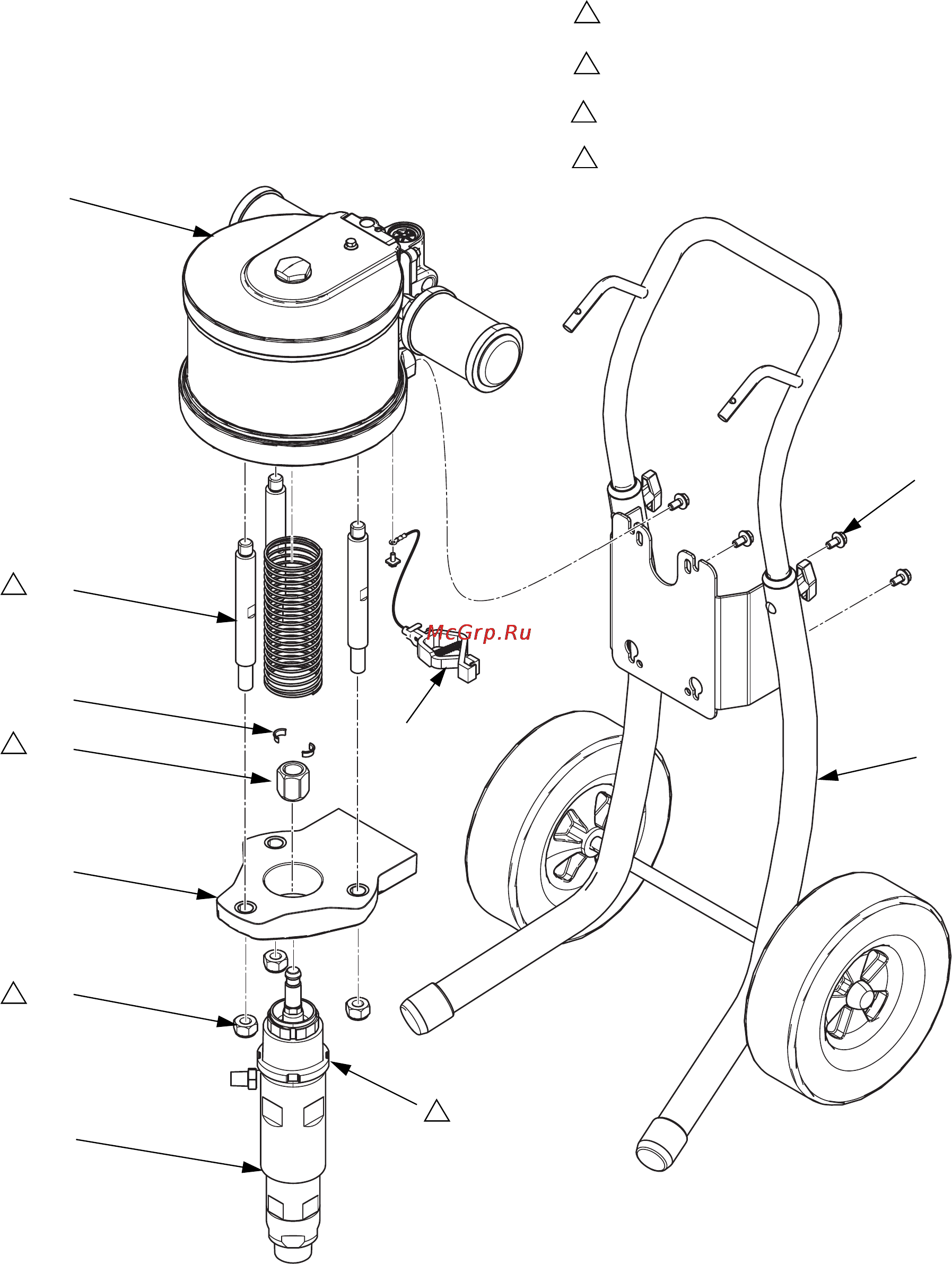

Спецификация деталей
22 332438F
Детали насосной системы
101
102
110
ti21119a
Затяните с усилием 68–75Н•м (50–55футофунтов).
1
Затяните с усилием 68–81Н•м (50–60футофунтов).
2
Затяните с усилием 102–108Н•м
(75–80футофунтов).
3
Соберите насос (102) в верхней части в пределах +/-
одного резьбового участка. Затяните контргайку
насоса с усилием 95–102Н•м (70–75футофунтов).
4
105
104
103
106
107
108
109
1
2
3
4
