Graco Merkur X72 [25/30] Выпускной фильтр для жидкости 16v583
![Graco Merkur X72 [25/30] Выпускной фильтр для жидкости 16v583](/views2/1193491/page25/bg19.png)
Ремонтные комплекты
332438F 25
Ремонтные комплекты
Вспомогательные принадлежности

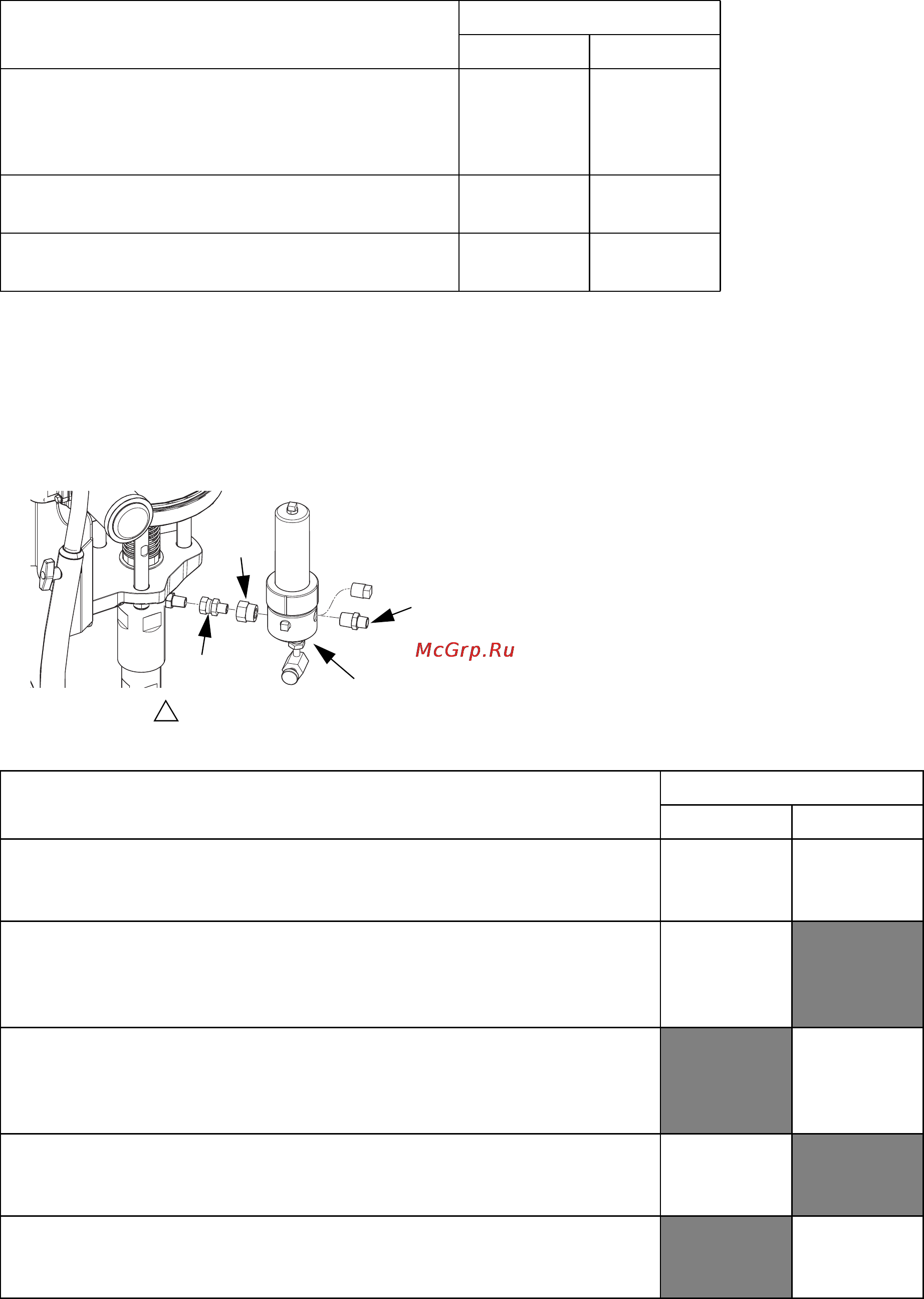

Выпускной фильтр для жидкости, 16V583
Описание
Модели распылителя
Merkur X48 Merkur X72
Комплект дренажного клапана
Включает тройниковый фитинг (11), клапан
стравливающего типа (12), зазубренный
фитинг (13) и полиамидную трубу (14).
16U950 16U950
Ремонтный комплект поршневого насоса
См. руководство к поршневому насосу.
16U925 16U924
Ремонтный комплект пистолета XTR
См. руководство к пистолету.
248837 248837
Нанесите на все трубные резьбовые
соединения соответствующий герметик.
1
404
403
401
402
Справ.
№ Арт. Описание
Кол-
во
401 155665 ШТУЦЕР, переходной 1
402 16W395 ВТУЛКА, ТРУБНАЯ, 3/4-14(m) x
3/8-18(f) npt
1
403 237069 ФИЛЬТР, для краски, 7252фунта
на кв. дюйм (50МПа, 500бар)
1
404 159239 НИППЕЛЬ, трубный,
редукционный, 1/2 x 3/8 npt
1
Описание
Модели распылителя
Merkur X48 Merkur X72
Комплект воздушного фильтра
Впускное и выпускное отверстия 1/2 npt (fbe), фильтр 20микрон.
См. руководство к воздушному фильтру.
106149 106149
Шланг для подачи жидкости 15,24м/50футов (номинальный
показатель 5200фунтов на кв. дюйм)
Дополнительный шланг 50футов, вн. диам. 3/8дюйма, максимальное
рабочее давление 5600фунтов на кв. дюйм (38,6МПа, 386бар).
H53850
Шланг для подачи жидкости 15,24м/50футов (номинальный
показатель 7200фунтов на кв. дюйм)
Дополнительный шланг 50футов, вн. диам. 3/8дюйма, максимальное
рабочее давление 7250фунтов на кв. дюйм (50МПа, 500бар).
H73850
Шланг с оплеткой
Запасной шланг 1,8м (6футов), вн. диам. 1/4дюйма, максимальное
рабочее давление 5600фунтов на кв. дюйм (38,6МПа, 386бар).
H52506
Шланг с оплеткой
Запасной шланг 1,8м (6футов), вн. диам. 1/4дюйма, максимальное
рабочее давление 7250фунтов на кв. дюйм (50МПа, 500бар).
H72506
