Graco Viscount II 3100 [20/22] Выпускное отверстие 1 дюйм npt
![Graco Viscount II 1200 [20/22] Выпускное отверстие 1 дюйм npt](/views2/1193525/page20/bg14.png)
20 334171

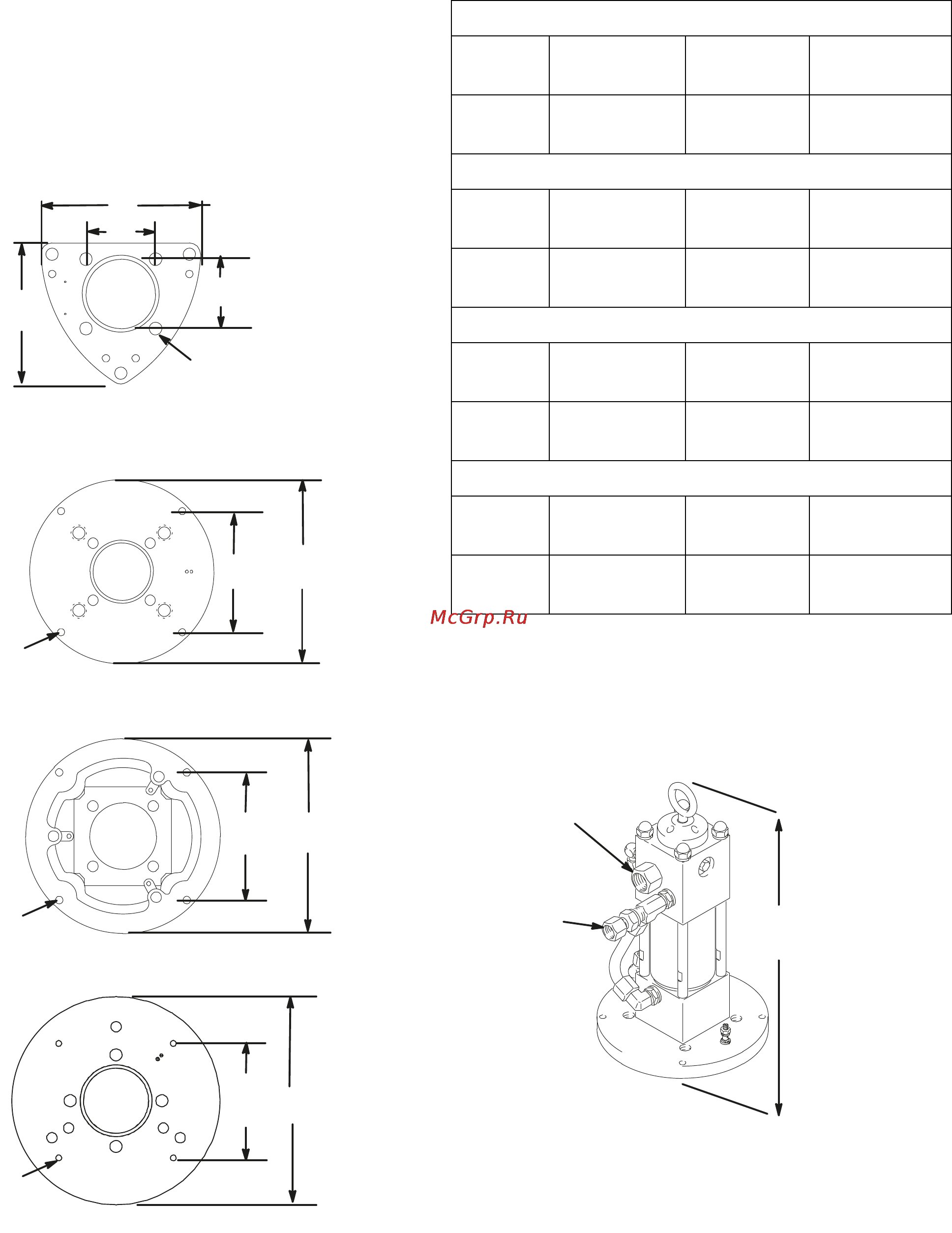

Схема расположения
монтажных
отверстий
Модель 217022
Модель 217338
Модель 235345
Модель 262818
Габариты
Модели 217022, 217338 и 262818
(показано)
ПРИМЕЧАНИЕ. Высота модели 235345 составляет
645,16 мм (25,4дюйма).
04469
A
B
C
C
D
04470
E
F
G
04508
H
JK
ti19178a
L
N
M
Модель 217022
A182,8мм
(7,2дюйма)
C88,9мм
(3,5дюйма)
B205,7мм
(8,1дюйма)
D 16,3мм
(0,641дюйма)
Модель 217338
E 11,1мм
(0,438дюйма)
G286,5мм
(11,28дюйма)
F188,4мм
(7,42дюйма)
Модель 235345
H 11,1мм
(0,438дюйма)
K287,2мм
(11,31дюйма)
J188,4мм
(7,42дюйма)
Модели 262818
L 3/8-16дюйма N 285,7мм
(11,25дюйма)
M157,1мм
(6,186дюйма)
04489
Выпускное отверстие,
1дюйм npt
Впускное отверстие,
3/4дюйма npt
490мм
(19,3дюйма)
