334171 5
Установка
См. подробную информацию об установке в полном
руководстве к насосу или обратитесь к дистрибьютору
Graco.

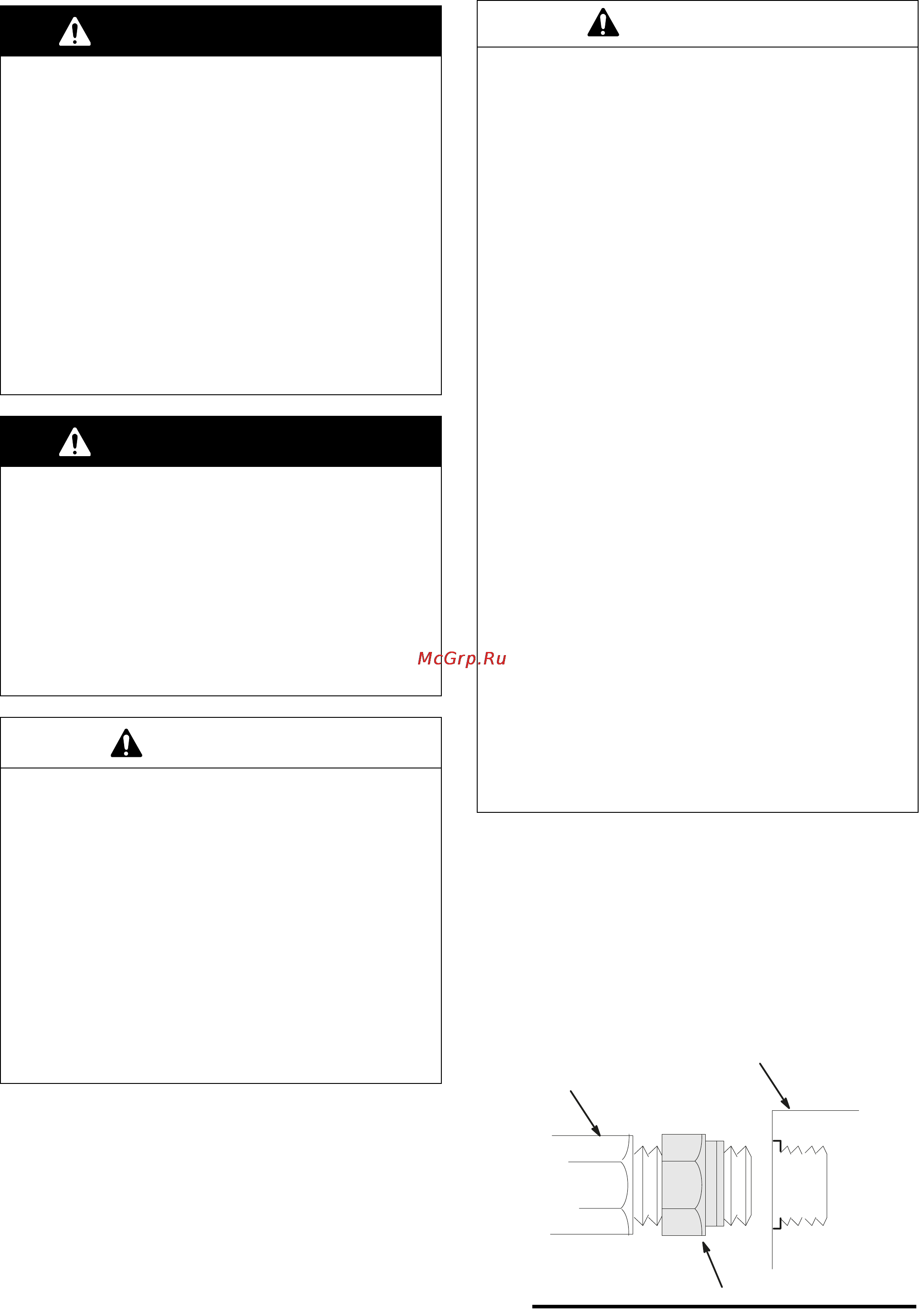

ПРИМЕЧАНИЕ. В комплект двигателя входит
уплотнение диаметром 1дюйм npt (57) в пластиковом
пакете. Навинтите уплотнение на резьбу фитинга (A)
гидравлической линии возврата. Ввинтите фитинг в
верхний корпус (40) и затяните с необходимым усилием.
Затем затяните уплотнение (57) относительно двигателя,
чтобы обеспечить надежное уплотнение. См. рис.1.
ПРЕДУПРЕЖДЕНИЕ
Максимальное входное гидравлическое
давление
Максимальное безопасное гидравлическое давление
на входе этого двигателя зависит от нижнего
поршневого насоса, с которым он соединен. При
работе с поршневыми насосами Graco моделей
207474, 207655, 210208, 217527, 217339, 222796,
222801, 222803, 222805, 222810 и 222811
максимальное входное гидравлическое давление
составляет 10МПа (103бар, 1500фунтовнакв.дюйм).
Никогда не превышайте гидравлическое входное
давление 7МПа (70бар, 1000фунтовнакв.дюйм),
если двигатель соединен с любым другим поршневым
насосом, не указанным выше: возможно нанесение
серьезной травмы или повреждение оборудования.
ПРЕДУПРЕЖДЕНИЕ
Чтобы снизить риск получения серьезной травмы в
случаях, когда необходимо снять давление, всегда
выполняйте процедуру снятия давления,
описанную на стр.7.
Всегда первым закрывайте запорный клапан (E) линии
подачи, а лишь затем– запорный клапан линии
возврата. Это необходимо для предотвращения
избыточного давления в двигателе или на его
уплотнениях. При запуске гидравлической системы
первым открывайте запорный клапан линии возврата.
ВНИМАНИЕ!
Следите за чистотой гидравлической
системы
Чтобы снизить риск повреждения гидравлического
блока питания, продуйте все гидравлические линии
воздухом, тщательно промойте растворителем и
затем снова продуйте воздухом, прежде чем
подключать линии к двигателю.
Всегда вставляйте заглушки в отсоединенные линии и
отверстия впуска и выпуска жидкости во избежание
попадания грязи и других загрязнений в систему.
Строго соблюдайте рекомендации производителя
относительно чистки резервуара и фильтра, а также
периодических замен рабочей жидкости.
ВНИМАНИЕ!
Рекомендуемое гидравлическое масло
Используйте утвержденное компанией Graco
гидравлическое масло арт.№169236 (19л) или 207428
(3,8л) или высококачественное гидравлическое масло
на нефтяной основе класса ISO 46, содержащее
ингибиторы окисления и коррозии и
противоизносные присадки.
Прежде чем использовать масло любого другого типа
в этом двигателе, обратитесь к дистрибьютору Graco.
Использование масла более низкого класса или
замещающих масел без разрешения может привести
к отмене гарантии.
Рабочая температура гидравлического масла.
Модели 217022 и 217338
Рекомендуемое рабочее давление гидравлического
масла составляет 27–45°C (80–115°F). Эксплуатация
насоса при более высоких температурах ускоряет
износ уплотнений двигателя и может привести к
возникновению утечек.
Если температура гидравлического масла
приближается к 54°C (130°F), проверьте систему
охлаждения источника рабочей жидкости, фильтры и
прочие узлы и в случае необходимости очистите или
отремонтируйте.
Модели 235435 и 262818
Рекомендуемое рабочее давление гидравлического
масла составляет 27–71°C (80–160°F). Эксплуатация
насоса при более высоких температурах ускоряет
износ уплотнений двигателя и может привести к
возникновению утечек.
Если температура гидравлического масла
приближается к 82°C (180°F), проверьте систему
охлаждения источника рабочей жидкости, фильтры и
прочие узлы и в случае необходимости очистите или
отремонтируйте.
57
40
A
04467
Рис.1
