Расположение пистолета
3A3702B Эксплуатация 21

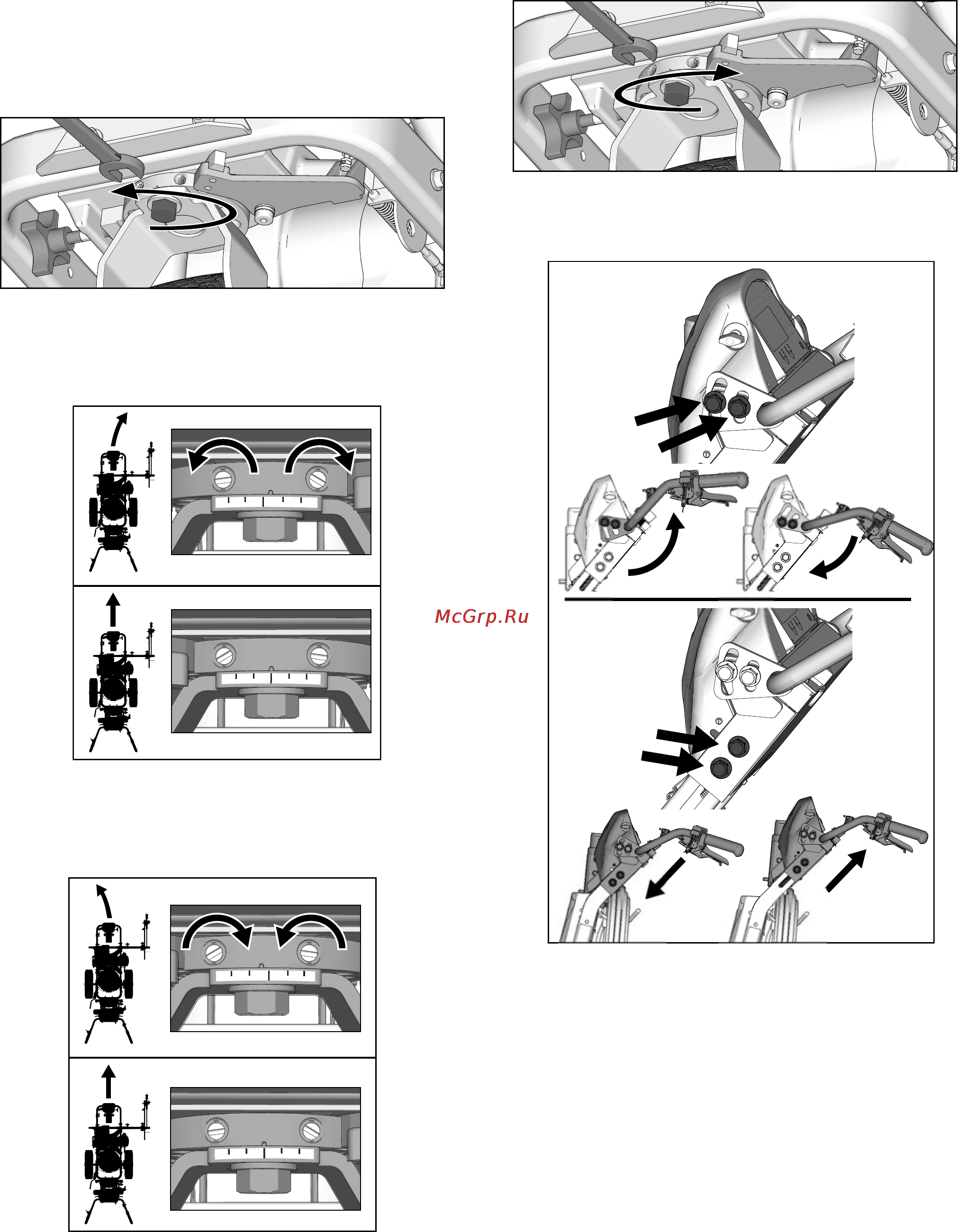

Регулировка прямой полосы
Переднее колесо установлено по центру устройства
и позволяет оператору наносить прямые полосы.
С течением времени колесо может сместиться и
может потребоваться его повторная регулировка.
Для повторного расположения переднего колеса
по центру выполните следующие действия:
1. Ослабьте затяжку болта на передней скобе колеса.
2. Если устройство для нанесения разметки смещается
по дуге вправо, то ослабьте затяжку левого регулиро-
вочного винта и затягивайте правый регулировоч-
ный винт для достижения точной настройки.
3. Если устройство для нанесения разметки смещается
по дуге влево, то ослабьте затяжку правого
регулировочного винта и затягивайте левый
регулировочный винт.
4. Прокатите устройство для нанесения разметки.
Повторяйте шаги 2 и 3 до тех пор, пока устройство
для нанесения разметки не будет катиться прямо.
Затяните болт на выравнивающей пластине колеса
для фиксации новой настройки колеса.
Регулировка руля
ti27810a
ti27811a
ti27812a
ti27813a
ti27814a
