ANSCHLÜSSE
10
Ge
ANSCHLÜSSE
Achten Sie unbedingt darauf, das Gerät auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevor
irgendwelche Anschlüsse hergestellt oder geändert werden.

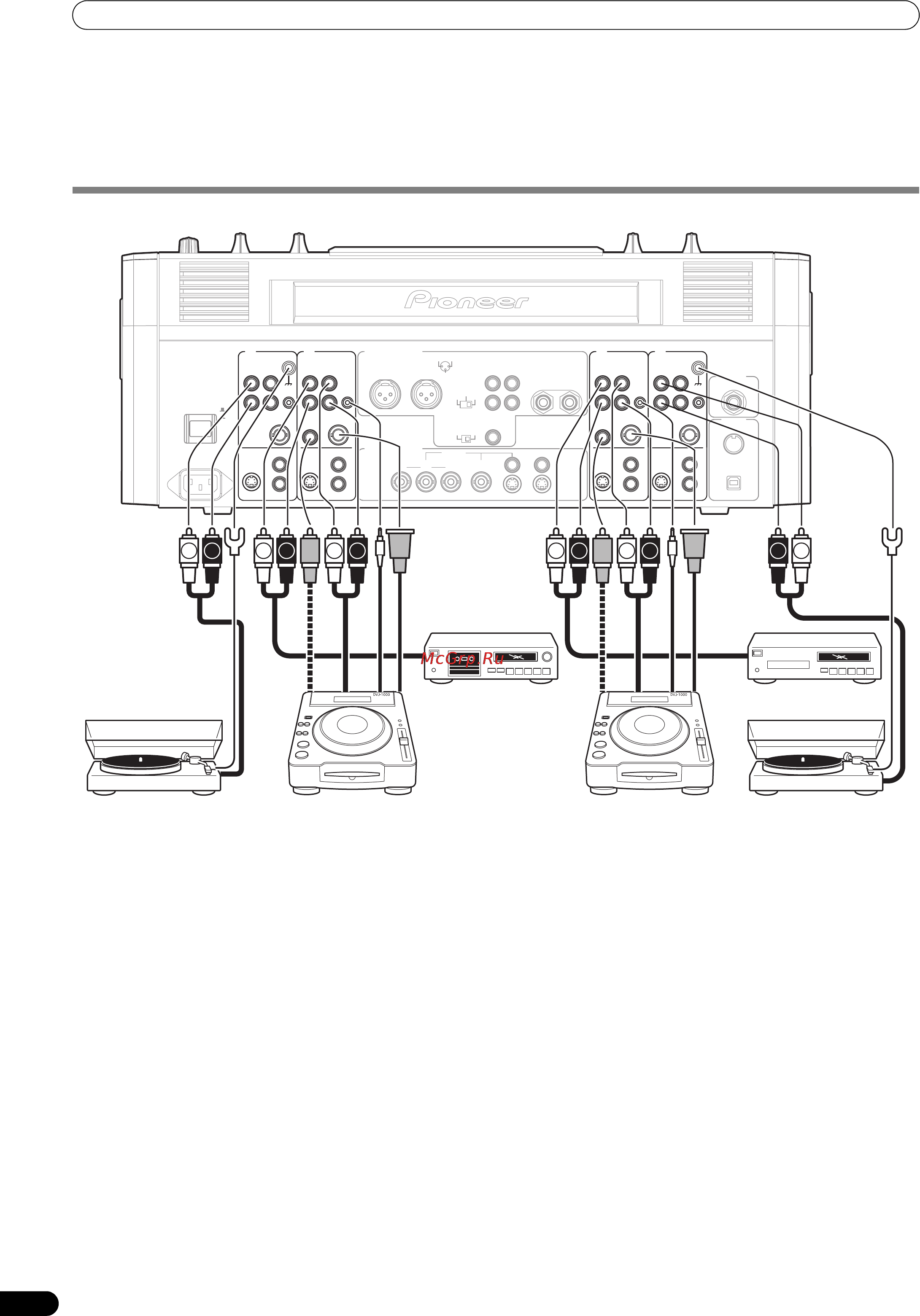

ANSCHLÜSSE AN DEN EINGANGSBUCHSEN
Pioneer DVD-Player für DJ/VJ-Anwendungen oder
CD-Player für DJ-Anwendungen
Audiokabel-Anschluss
Verbinden Sie die Audio-Ausgangsbuchsen eines DVD-Players für
DJ/VJ-Anwendungen oder CD-Players für DJ-Anwendungen mit
dem DVD-Eingang, dem DVD/LINE-Eingang oder den LINE-
Eingangsbuchsen dieses Gerätes, und schließen Sie dann das
Steuerkabel an die CONTROL-Buchse des gleichen Kanals an.
Bringen Sie den AUDIO INPUT-Wahlschalter des
angeschlossenen Kanals (am Bedienfeld dieses Gerätes) den für
den Anschluss verwendeten Eingangsbuchsen entsprechend in
die Stellung [DVD], [LINE] oder [DVD/LINE].
Um einen digitalen Anschluss herzustellen, verbinden Sie die
koaxiale Digital-Ausgangsbuchse des DVD-Players für DJ/VJ-
Anwendungen bzw. CD-Players für DJ-Anwendungen mit der
DIGITAL IN -Buchse von Kanal 2 oder 3 an diesem Mischpult.
Videokabelanschluss
Verbinden Sie die Video-Ausgangsbuchsen des DVD-Players für
DJ/VJ-Anwendungen bzw. CD-Players für DJ/VJ-Anwendungen
mit den Video-Eingangsbuchsen dieses Gerätes, und schließen
Sie dann ein Synchronsignal-Kabel (separat erhältlich) an eine der
Synchronsignal-Ausgangsbuchsen (SYNC OUT) dieses Gerätes
an. Bringen Sie den VIDEO INPUT-Wahlschalter des
angeschlossenen Kanals (am Bedienfeld dieses Gerätes) den für
den Anschluss verwendeten Eingangsbuchsen entsprechend in
die Stellung [DVD], [VIDEO] oder [S-VIDEO].
Plattenspieler
Verbinden Sie die Audio-Ausgangskabel des Plattenspielers mit
den PHONO-Eingangsbuchsen von Kanal 1 oder 4 an diesem
Gerät, und bringen Sie dann den AUDIO INPUT-Wahlschalter des
angeschlossenen Kanals (am Bedienfeld dieses Gerätes) in die
Stellung [PHONO]. Der PHONO-Eingang dieses Gerätes ist auf
den Anschluss von Plattenspielern mit MM-Tonabnehmer
ausgelegt.
Schließen Sie den Massedraht des Plattenspielers an die SIGNAL
GND-Klemme am SVM-1000 an.
Bitte beachten Sie, dass für Kanal 2 und 3 keine PHONO-
Eingangsbuchsen vorgesehen sind.
Sonstige Geräte mit Line-Pegel-Ausgang
Um ein Cassettendeck oder einen herkömmlichen CD-Player
anzuschließen, verbinden Sie die Audio-Ausgangsbuchsen des
betreffenden Gerätes mit den LINE-Eingangsbuchsen eines
Kanals von 1 bis 4 am SVM-1000.
Plattenspieler PlattenspielerDVD-Player für DJ/
VJ-Anwendungen oder
CD-Pla
y
er für DJ-Anwendun
g
en
DVD-Player für DJ/
VJ-Anwendungen oder
CD-Pla
y
er für DJ-Anwendun
g
en
Cassettendeck usw.
CD-Player usw.
POWER
AC IN
ON
OFF
DVD
VIDEO
S-VIDEO
MASTER OUT 1
1 GND 2 HOT
MASTER
ATT.
MASTER
COMPONENT COMPOSITE
YC
B CR
-3 dB
-6 dB 0 dB
3 COLD
DIGITAL OUT
DVD
VIDEO
S-VIDEO
S-VIDEO S-VIDEO
MONITOR
L
MASTER
OUT 2
BOOTH
MONITOR
(TRS)
L
R
LR
REC
OUT
R
DVD
VIDEO
S-VIDEO
DVD
USB
OUT
VIDEO
S-VIDEO
AUDIO OUT
VIDEO OUT
L
fs (Hz)
48 k 96 k
MIC2
MIDI
PHONO
SIGNAL GND
L
R
DVD/LINE
4 3
CONTROL
SYNC
OUT
LINE
DIGITAL
IN
CONTROL
SYNC
OUT
R
DVD LINE
SIGNAL GND
CONTROL
SYNC
OUT
L
R
DVD PHONO
DIGITAL
IN
CONTROL
SYNC
OUT
L
R
DVD/LINE
2 1
L R L R L RL R L R LR
