11
Инструкци для пользователя

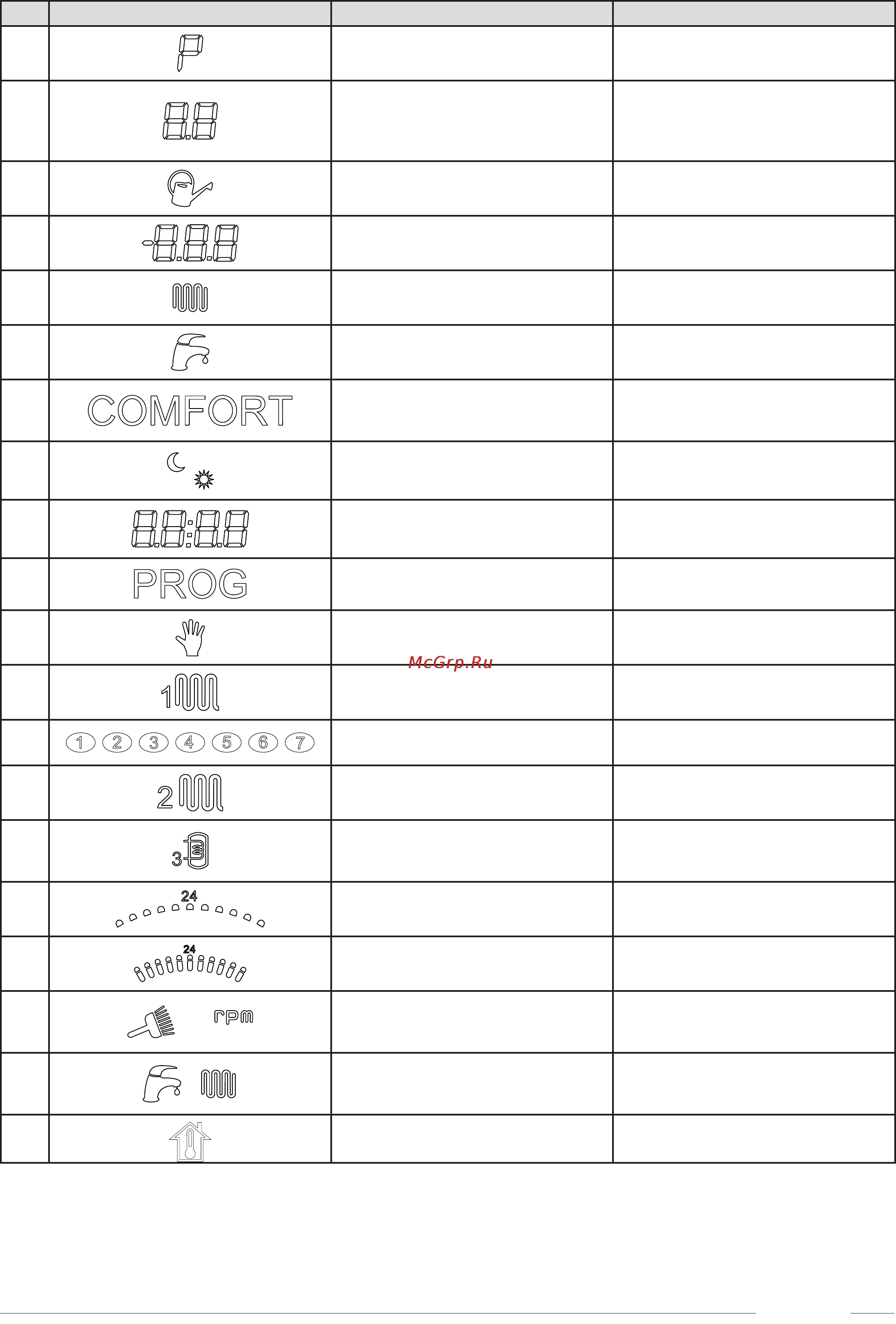

Поз. Символ Горит Мигает
1
Отображение параметра в меню
параметров
Не используется
2
Отображение номера параметра,
давления в системе отопления или
текущей мощности котла (количество
оборотов вентилятора
Не используется
3
Активация автоматической подпитки
системы отопления
Не используется
4
Отображение температуры, значений
параметров и кодов автодиагностики
Не используется
5
Наличие запроса на работу котла в
режиме отопления
Отображение установленной
температуры в контуре отопления
6
Наличие запроса на работу котла в
режиме ГВС
Отображение установленной
температуры в контуре ГВС
7
Отображение активации функции
«КОМФОРТ ГВС»». Горит –
активирована, не горит - отключена
Не используется
8
Текущий температурный уровень (луна
–ночной, солнце – дневной)
Установка двух температурных уровней
ассоциируемых с солнцем и луной
9
Отображение текущего времени/
частоты вращения вентилятора
Не используется
10
Котел находится в режиме изменения
временной программы
Не используется
11
Ручной режим работы Установка ручного режима работы
12
Отображение программы для первой
зоны отопления
Изменение программы для первой
зоны отопления
13
Текущий день недели Установка дня недели
14
Отображение программы для второй
зоны отопления
Изменение программы для второй
зоны отопления
15
Отображение программы нагрева
накопительного бойлера
Изменение программы нагрева
накопительного бойлера
16
Время работы котла в ночном
температурном режиме
Не используется
17
Время работы котла в дневном
температурном режиме
Мигает вся шкала: установка
автоматического режима
18
Отображение функции "трубочист"
и надписи "rpm" для указания
колличества оборотов.
(мигает символ метлы), включение
тестового режима "трубочист"
19
Отображение режима работы котла.
Горящий символ – режим активирован,
символ не горит – режим отключен
Не используется
20
Не используется
Oтображение фиктивной комнатной
температуры
