Fondital ITACA KRB 24 [12/92] Oтображение состояния котла на дисплее
![Fondital ITACA KRB 24 [12/92] Oтображение состояния котла на дисплее](/views2/1194182/page12/bgc.png)
12
Инструкци для пользователя

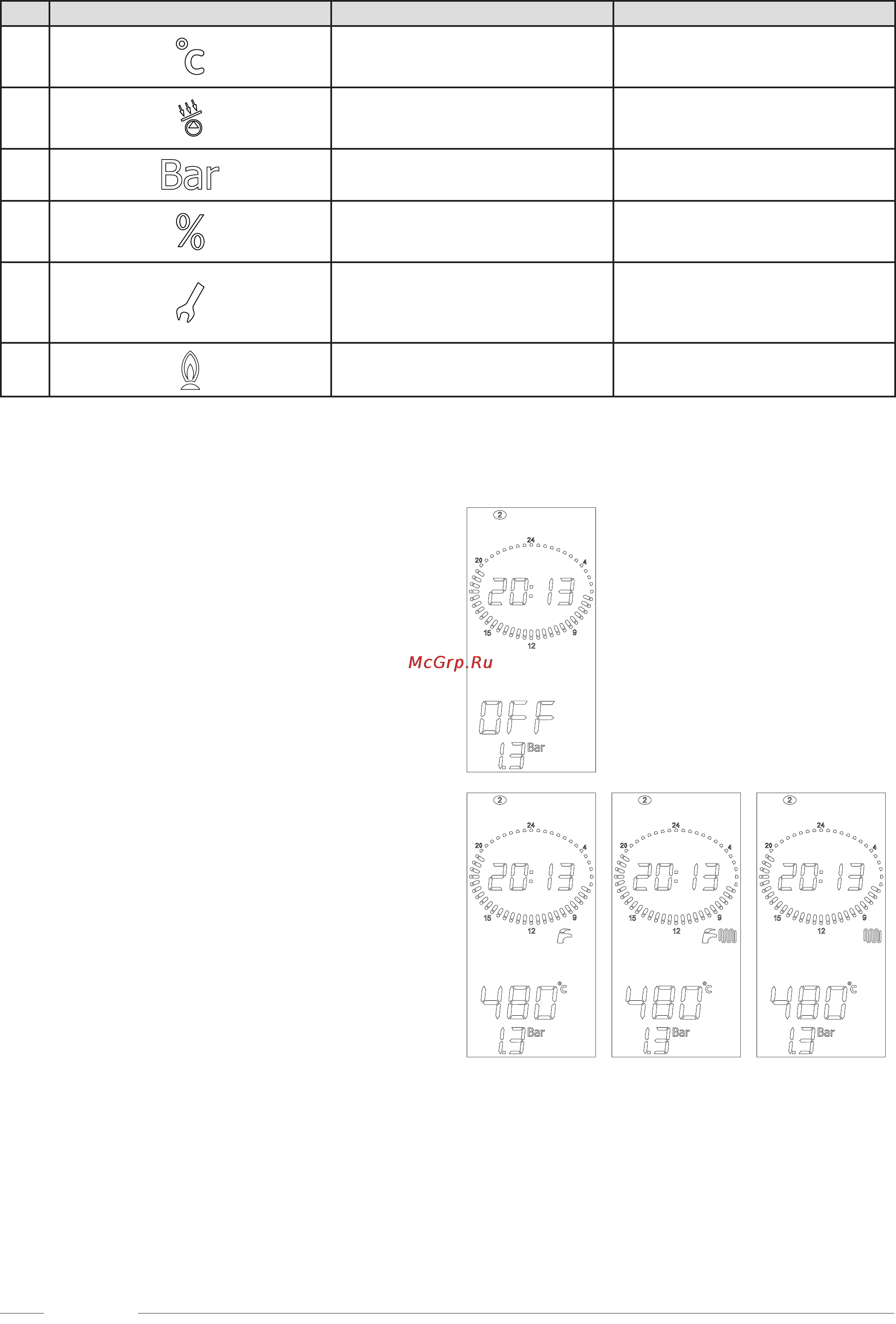

Поз. Символ Горит Мигает
21
Отображение температуры в градусах
Цельсия
Не используется
22
Активация насоса и клапана контура
солнечных коллекторов
Не используется
23
Отображение единицы измерения
давления в системе отопления
Не используется
24
Отображение процентов Не используется
25
Символ гаечного ключа остается на
дисплее, пока вы не подтвердите новое
значение параметра в режиме их
программирования
Не используется
26
Отображение наличия пламени на
горелке
Не используется
1.2 Oтображение состояния котла на дисплее
1.2.1 Котел в дежурном режиме OFF
Котел в дежурном режиме OFF.
Котел работает в режимах ЛЕТО или ЗИМА или ТОЛЬКО
ОТОПЛЕНИЕ
Ни одна из функций котла не является активной
Отображается температура в подающей магистрали отопления и
давление в системе отопления.
ЛЕТО ЗИМА ТОЛЬКО ОТОПЛЕНИЕ
