Инструкци для пользователя

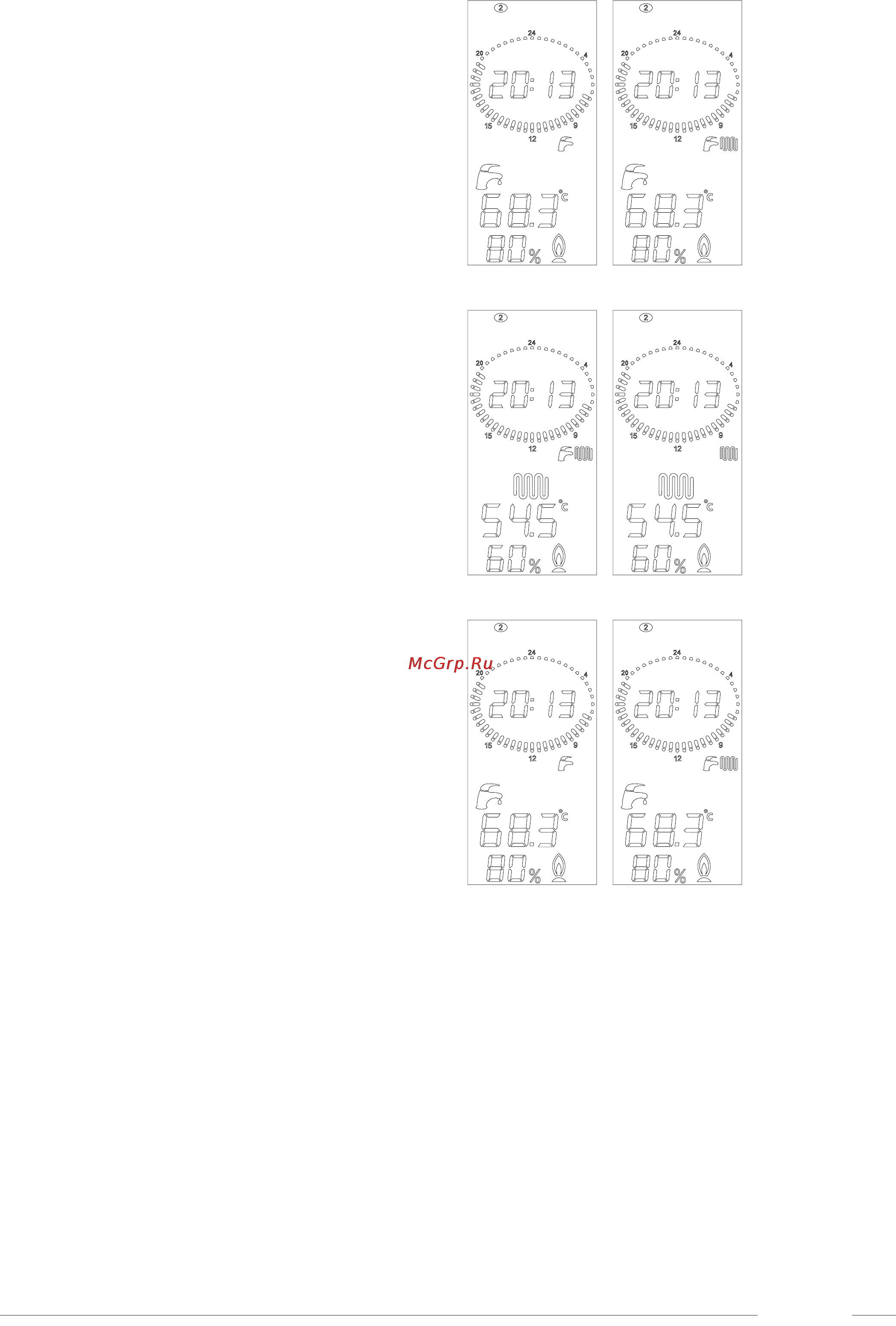

Котел работает в режимах ЛЕТО или ЗИМА
Активна функция ГВС
Отображается температура горячей санитарной воды
Только для моделей KC.
ЛЕТО ЗИМА
Котел работает в режимах ЗИМА или ТОЛЬКО ОТОПЛЕНИЕ
Активна функция отопления
Отображается температура в подающем контуре
ЗИМА ТОЛЬКО ОТОПЛЕНИЕ
Котел работает в режимах ЛЕТО или ЗИМА
Подключен внешний бойлер, активна функция приготовления
горячей воды.
Отображается температура горячей санитарной воды
Только для моделей KR и KRB с внешним бойлером (опция).
ЛЕТО ЗИМА
1.2.2 Неполадки в работе
Для определения неполадок, обратитесь к параграфу Таблица технических неисправностей на странице 87.
