14
Инструкци для пользователя

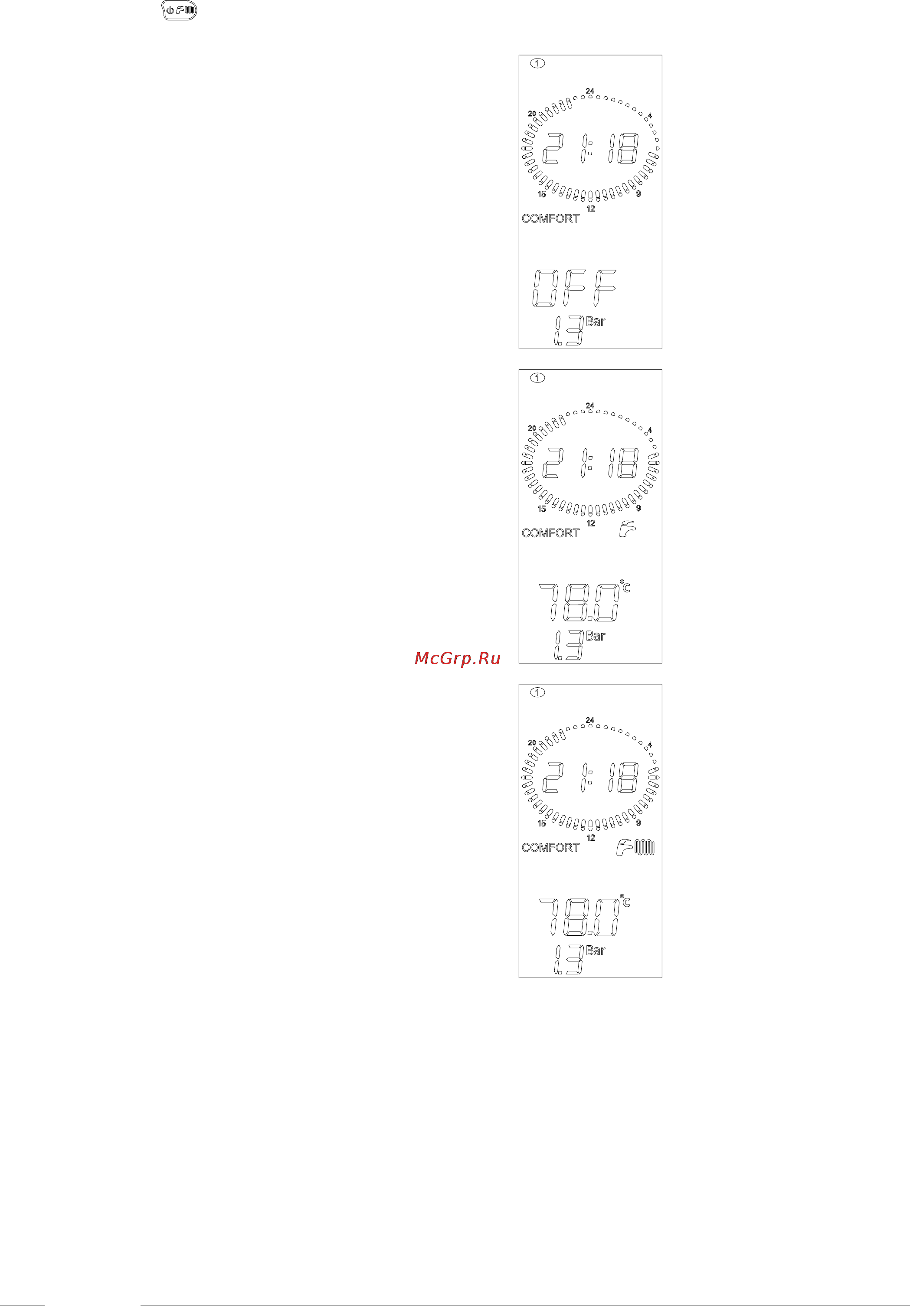

1.3 Выбор режима работы
При нажатии на кнопку последовательно будут включаться режимы «ЛЕТО» , «ЗИМА» , «ТОЛЬКО ОТОПЛЕНИЕ» , “OFF” (выключено).
В этой фазе активны все кнопки.
1. Режим работы “OFF”
В режиме «OFF» ни одна из функций не подключена.
2. Режим работы «ЛЕТО»
В режиме «ЛЕТО» подключена только функция производства горячей
санитарной воды.
3. Режим работы «ЗИМА»
В режиме «ЗИМА» подключены обе функции: ГВС и отопление.
