20
Инструкци для пользователя

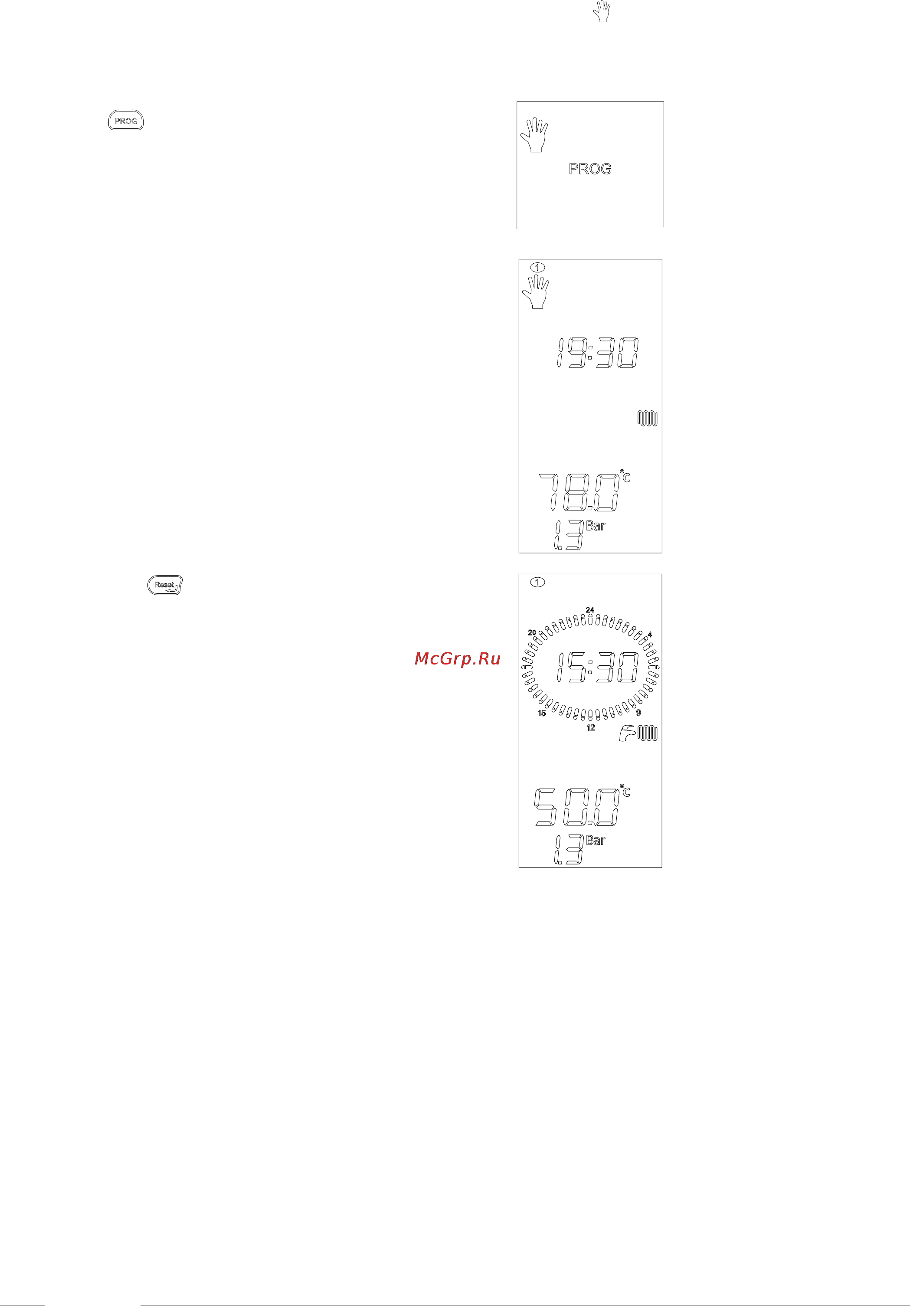

1.8 Установка «РУЧНОЙ» программы
Выбор «РУЧНОЙ» программы работы котла, которой соответствует пиктограмма , позволяет ему круглосуточно работать,
придерживаясь «дневного» уровня температуры, при этом исключается работа зоны отопления 1 и зоны отопления 2 по собственным
временным программам.
Данная процедура не касается бойлера, который при этом будет работать по своей программе.
1. Для того, чтобы перейти к "Ручным настройкам", нажмите несколько
раз кнопку
.
2. Нажать кнопку OK для подтверждения
3. Нажатие кнопки , позволяет вернуться на уровень выше, что
равнозначно отключению данной программы.
