Fondital ITACA KRB 24 [18/92] Регулирование дневного и ночного уровней температуры
![Fondital ITACA KRB 24 [18/92] Регулирование дневного и ночного уровней температуры](/views2/1194182/page18/bg12.png)
18
Инструкци для пользователя

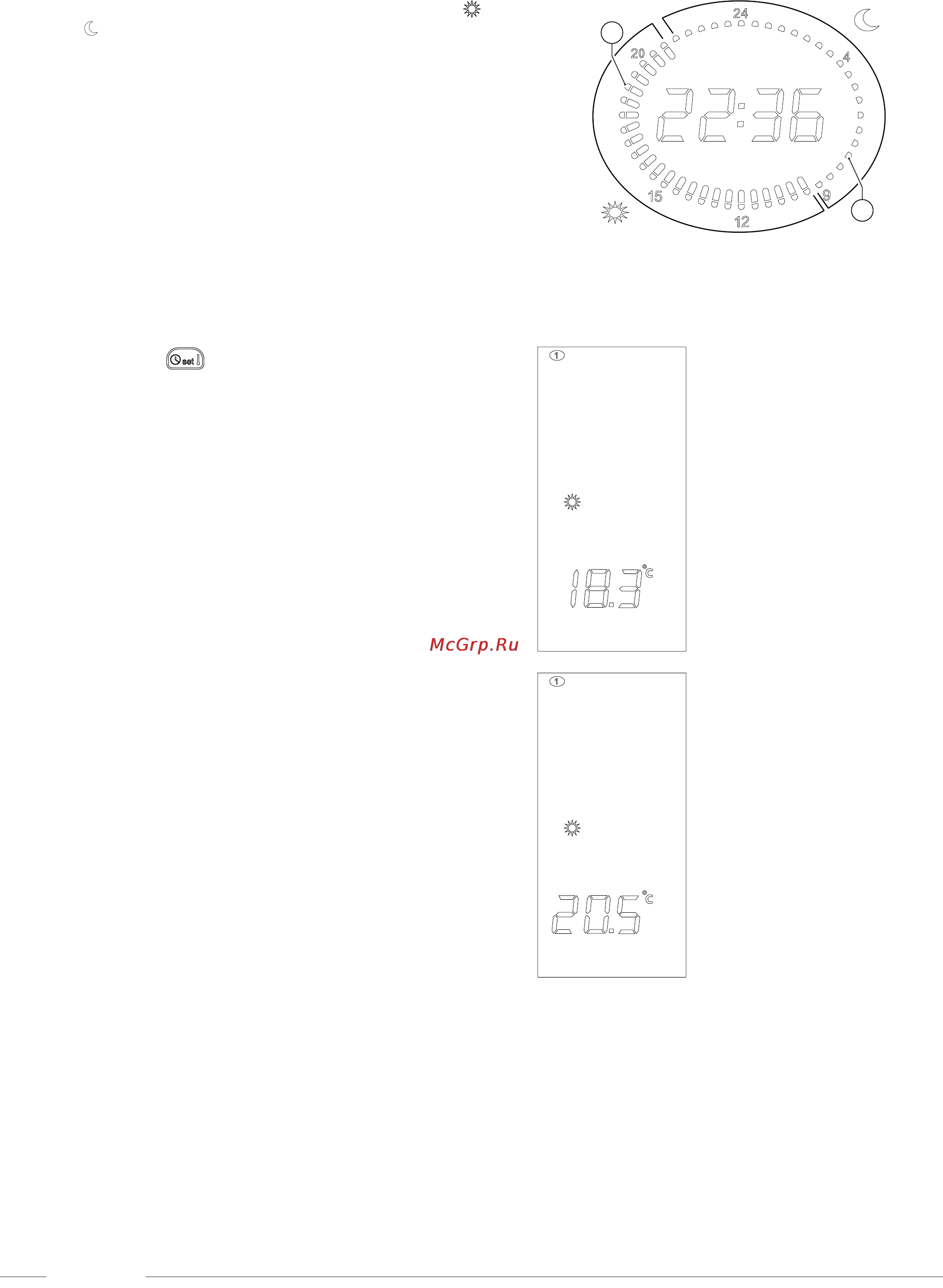

1.7 Регулирование «дневного» и «ночного» уровней температуры
Когда к плате управления котла подключены 1 или 2 датчика температуры помещения, есть возможность установить два желаемых
температурных уровня. При этом котел будет управлять системой отопления в зависимости от данных настроек.
Если к котлу не подключены датчики температуры помещения, возможность устанавливать температурные уровни отсутствует.
«Дневному» уровню температуры соответствует пиктограмма
, а
«ночному» .
Если текущее время соответствует закрашенному сектору, то действует
«дневной» уровень температуры, а если не закрашенному – то «ночной».
A
B
A Отметки на часах горят
B Отметки на часах не горят
1. Нажмите кнопку
два раза, для того чтобы перейти к
регулированию «дневного» уровня температуры.
2. Нажимая кнопки +/- ОТОПЛЕНИЕ, Вы можете отрегулировать
«дневной» уровень температуры.
