10
Поврежден датчик бойлера (опция, только для мод. KR/KRB
Неисправность датчика обратной линии
Прерывание сообщения с Пультом дистанционного управления (опция)
Сработал предохранительный термостат в смешанной зоне 2
Отказ датчика подачи смешанной зоны 2 (указывается номер соответствующей
зоны)
Неисправность вентилятора
Нет обмена данными с периферийными платами
Недопустимая конфигурация гидравлики
Неисправность контуров безопасности платы управления
Плохая циркуляция теплоносителя в системе отопления
Температура датчика подающей или обратной магистрали > 120°C
Слишком быстрое возрастание температуры в подающей линии
Слишком быстрое возрастание температуры в обратной линии
Температура дымовых газов ниже температуры в обратной линии
Превышен порог температуры дымовых газов
Слишком быстрое возрастание температуры дымовых газов
Попытки перезапуска котла с пульта ДУ исчерпаны

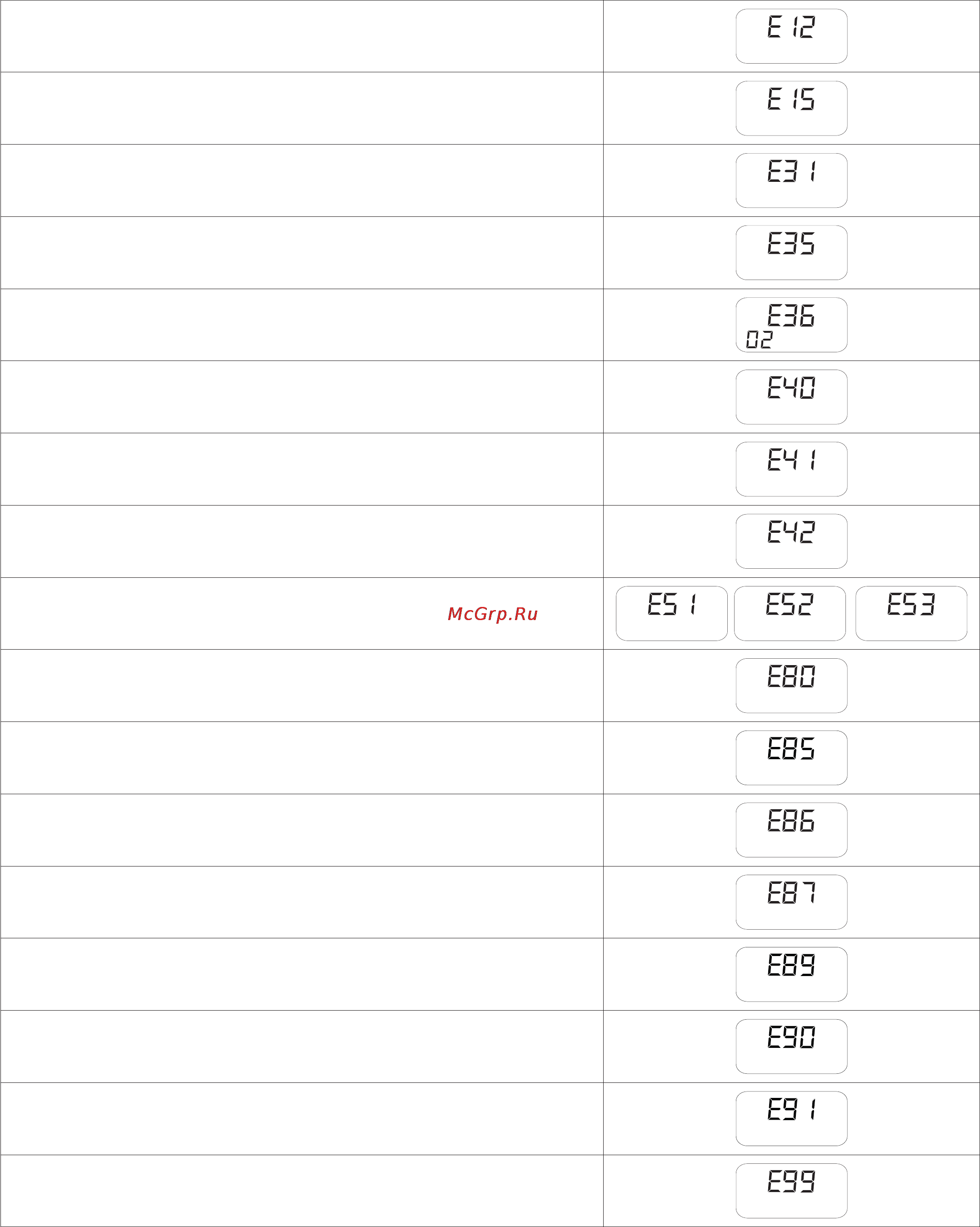

Табл. 2 - ОТОБРАЖЕНИЕ СОСТОЯНИЯ КОТЛА НА ЖК- ДИСПЛЕЕ в случае неисправности
