54

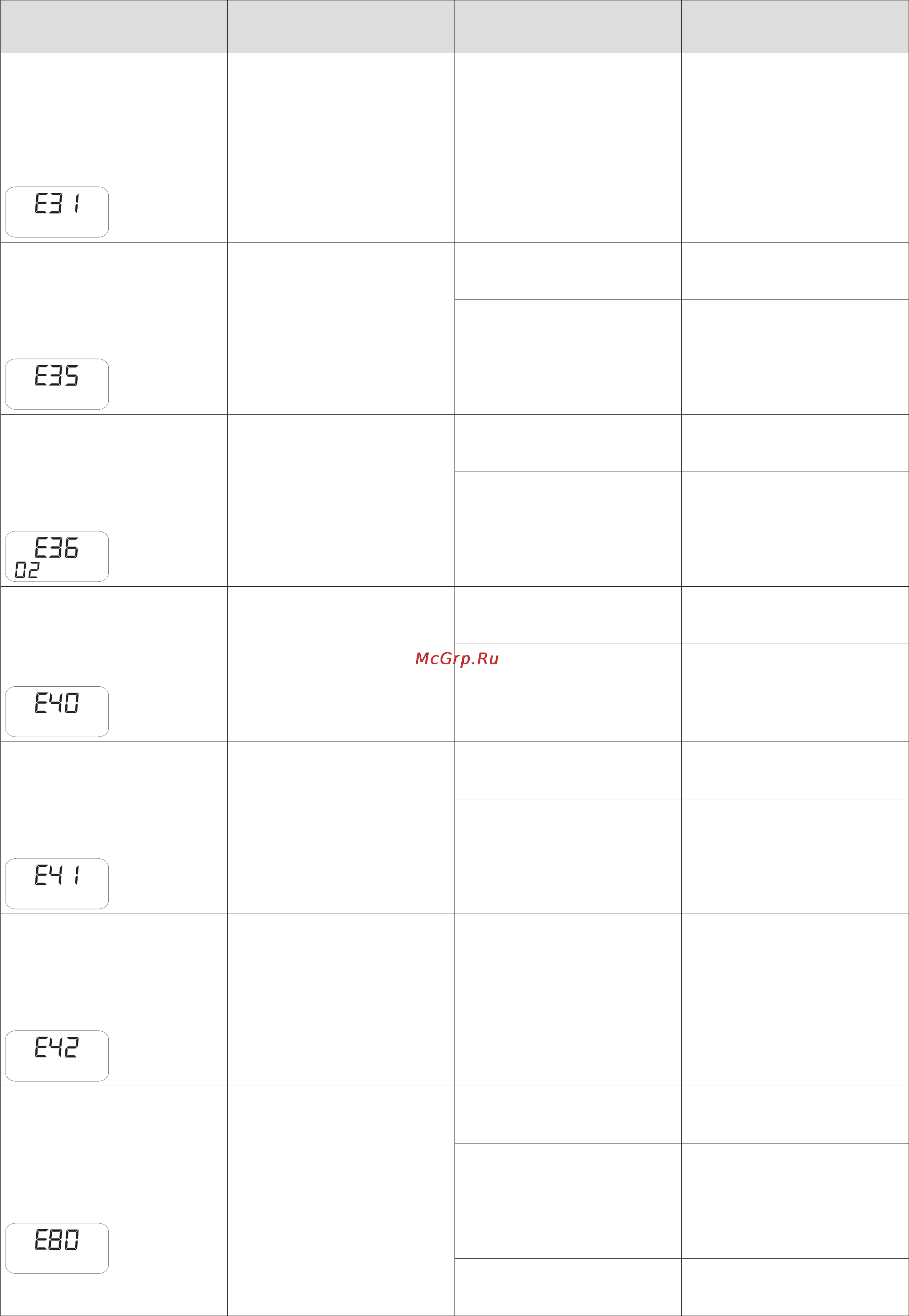

СОСТОЯНИЕ КОТЛА НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА МЕТОД УСТРАНЕНИЯ
На дисплее пульта
дистанционного управления
появляется код E31. Возврат в
рабочее положение происходит
автоматически после
устранения причины, которая
спровоцировала блокировку.
Нет связи с пультом
Дистанционного управления
Провод, соединяющий котел
с пультом дистанционного
управления, отсоединен
Подсоединить его
Пульт дистанционного
управления неисправен
Заменить его
На дисплее LCD появляется код
E35.
Возврат в рабочее положение
происходит автоматически после
устранения причины, которая
спровоцировала блокировку
Сработал термостат
безопасности зоны 2 с
подмесом (только если
подключен комплект зоны)
Клапан смесителя неисправен или
поврежден
Заменить клапан
Отсоединен термостат Подсоединить термостат
Термостат неисправен Заменить термостат
На дисплее LCD появляется код
E36.
Возврат в рабочее положение
происходит автоматически после
устранения причины, которая
спровоцировала блокировку
Поврежден датчик подачи
в одной из дополнительных
зон (только если подключен
комплект зоны)
Отсоединен датчик Подсоединить датчик
Датчик неисправен Заменить датчик
На дисплее LCD появляется код
E40. Возврат в рабочее положение
происходит автоматически после
устранения причины, которая
спровоцировала блокировку.
Вентилятор не работает
Вентилятор отсоединен Подсоединить его
Вентилятор неисправен Заменить его
На дисплее LCD появляется код
E41.
Возврат в рабочее положение
происходит автоматически после
устранения причины, которая
спровоцировала блокировку
Нет связи между основной
платой управления и платой
зон (только если подключен
комплект зоны)
Одна из плат зон не правильно
подключена
Подсоединить ее
Одна из плат зон неисправна Заменить ее
На дисплее LCD появляется код
E42.
Возврат в рабочее положение
происходит автоматически после
устранения причины, которая
спровоцировала блокировку
Ошибка конфигурации системы
солнечного теплоснабжения.
Заданы неправильные параметры
основной платы котла
Удостовериться, что значение,
присвоенное параметру P3,
соответствует приведенному
в таблицах для справки
На дисплее LCD появляется код
E80.
Возврат в рабочее состояние
осуществляется путем кнопки
Reset.
∆T между подачей и возвратом
вне допустимых значений
Неисправны датчики подачи и/
или возврата.
Заменить датчики.
Байпасная труба забита.
Освободить байпасную трубу от
затора.
Не монтирован или неправильно
монтирован байпасный клапан
Восстановить правильную
конфигурацию байпасного
клапана
Засорился первичный
теплообменник
Прочистить или заменить
теплообменник
