4

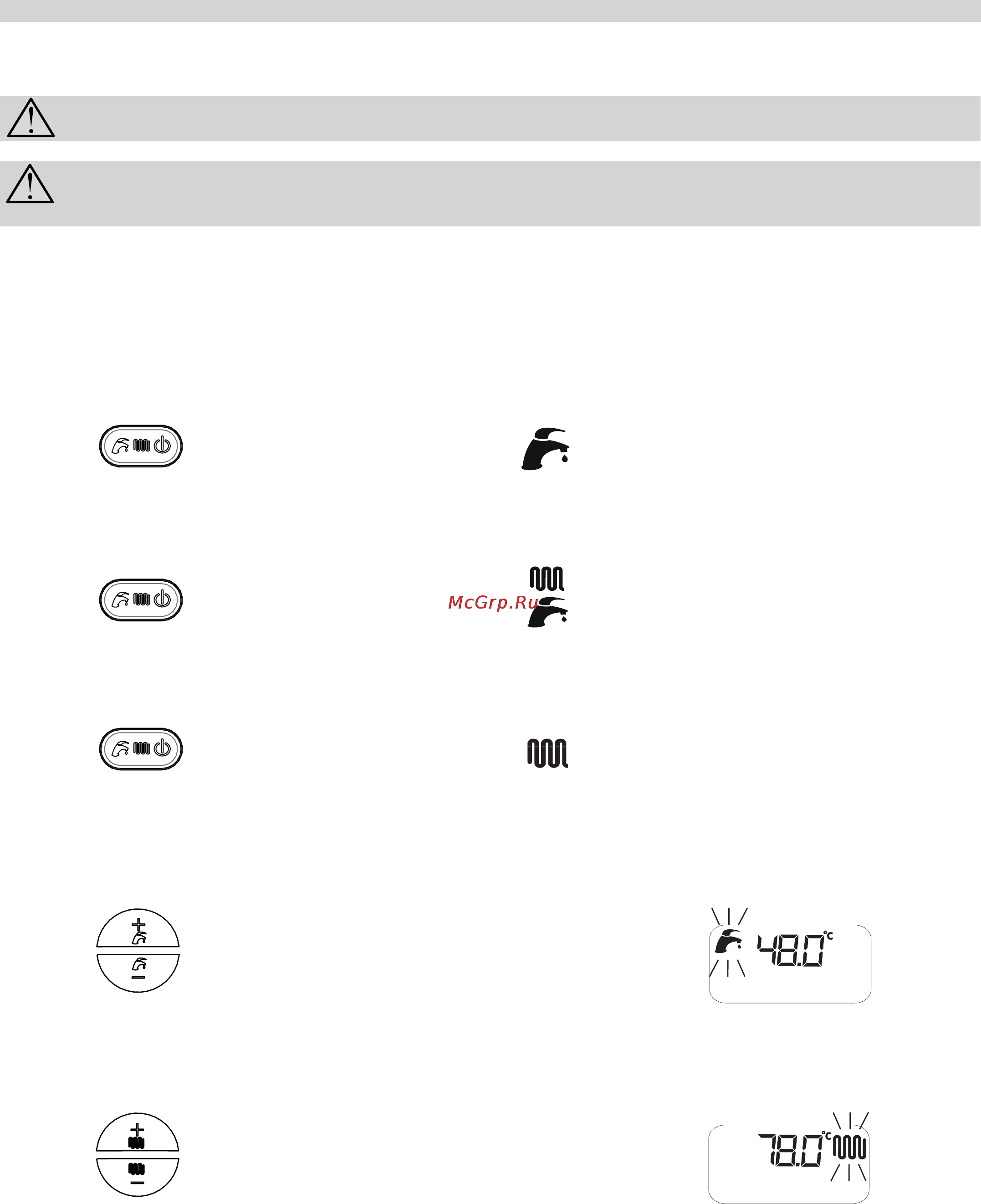

КРАТКОЕ ОПИСАНИЕ РАБОТЫ
Данные инструкции позволяют осуществить быстрое включение и регулировку котла, с целью незамедлительного использования
оборудования.
Данные инструкции предполагают, что установка котла осуществлена специалистами технического центра, которые
провели также первое включение и регулировку котла для обеспечения его бесперебойной и безопасной работы.
Если на котле установлены дотолнительные устройства (опция), данная инструкция не является достаточной для
обеспечения их правильной работы. В таких случаях необходимо обращаться не только к инструкции котла, но также
к инструкциям установленных дополнительных устройств и приспособлений (опция).
Для получения полной информации о порядке работы котла, его безопасного и правильного использования необходимо внимательно
ознакомиться с прилагаемой к нему инструкциeй.
1. Открыть кран на линии подачи газа.
2. Установить в позицию ON включатель на линии подачи электроэнергии: дисплей ЖК загорается, демонстрируя выбранный с
помощью кнопки 3 (рис. 1) режим работы котла и температуру воды в линии подачи.
3. Если нет необходимости включать режим отопления, необходимо нажимать на кнопку 3 (рис. 1) пока на дисплее не появится символ
«ЛЕТО»: котел будет работать только на производство ГВС и на ЖК дисплее будет демонстрироваться температура ГВС.
4. При желании включить режим отопления и ГВС, необходимо нажимать на кнопку 3 (рис. 1) пока на дисплее не появится символ
«ЗИМА»: котел будет работать в режиме отопления и ГВС и на ЖК дисплее будет демонстрироваться температура воды в линии подачи.
5. При желании включить режим отопления, необходимо нажимать на кнопку 3 (рис. 1) пока на дисплее не появится символ «ТОЛЬКО
ОТОПЛЕНИЕ»: котел будет работать в режиме отопления и на ЖК дисплее будет демонстрироваться температура воды в линии подачи.
6. Для регулирования температуры воды, производимой контуром ГВС, необходимо нажимать на кнопки регулирования температуры
ГВС (1 рис.1) пока не достигнете желаемого значения. Во время выбора температуры ГВС, на ЖК дисплее демонстрируется выбираемая
температура и мигает символ контура ГВС.
Кнопки регулирования температуры
воды контура ГВС
Кнопки регулирования температуры
воды контура отопления
8. Установить значение желаемой комнатной температуры на комнатном термостате (если таковой имеется).
После выполнения этих действий - котел готов к работе.
Если котел блокируется, его можно перезапустить, для этого необходимо нажать на кнопку разблокировки котла (4, рис. 1). Если после
этого котел не возобновит свою работу, необходимо обратиться в квалифициро4ванный Сервисный центр за технической помощью.
7. Для регулирования температуры воды в контуре отопления, необходимо нажимать на кнопки регулирования температуры в контуре
отопления (6 рис.1) пока не достигнете желаемого значения. Во время выбора температуры в контуре отопления, на ЖК дисплее
демонстрируется выбираемая температура и мигает символ контура отопления.
символ ЗИМА
Кнопка режима работы котла
символ ЛЕТО
Кнопка режима работы котла
символ ТОЛЬКО ОТОПЛЕНИЕ
Кнопка режима работы котла
