37
100
90
80
70
60
50
40
30
20
10
0
20
16 12 84 0-4-8-12 -16-20 -24-28 -32-36 -40

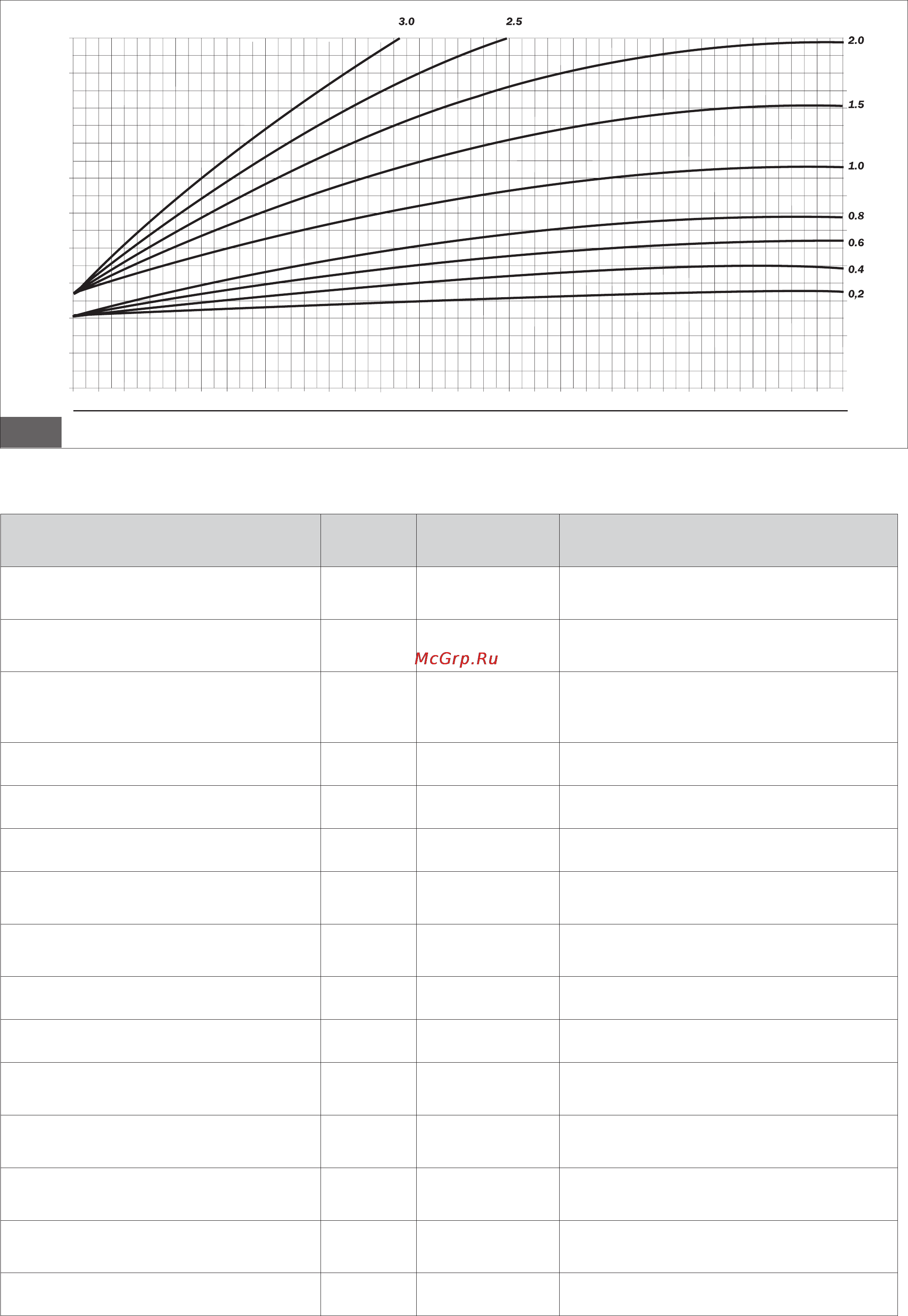

рис. 21
Температура наружного воздуха (°C)
Температура на подающей линии (°C)
Параметр
Пределы
задаваемого
значения
Значения по
умолчанию
Примечание
P0 - TSP0
Выбор мощности котла
0 ÷ 5
В зависимости от
модели
0 = 12 кВт прир. газ; 1 = 24 кВт прир. газ;
2 = 28 кВт прир. газ; 3 = 24 кВт пропан;
4 = 28 кВт пропан; 5 = 12 кВт пропан
P3 - TSP3
Выбор типа котла
1 ÷ 3
В зависимости от
модели
1 =комбинированный с пластинчатым т/о.
2 = только отопление
3 = с бойлером
P4 - TSP4
Скорость вентилятора при максимальной нагрузке
Значение P5 ÷
250 Гц
В зависимости от
модели
187 (12 кВт прир. газ); 181 (12 кВт пропан);
199 (24 кВт прир. газ); 192 (24 кВт пропан)
201 (28 кВт прир. газ); 198 (28 кВт пропан)
P5 - TSP5
Скорость вентилятора при минимальной нагрузке
25 ÷ 120 Гц
В зависимости от
модели
39 (12 кВт); 42 (24 кВт); 40 (28 кВт)
P6 - TSP6
Скорость вентилятора при мощности зажигания
25 ÷ 160 Гц
В зависимости от
модели
48 (12 кВт); 58 (24 кВт); 60 (28 кВт)
P7 - TSP7
Скорость вентилятора макс. в режиме отопления
10 ÷ 100 %
В зависимости от
модели
75 % (12 кВт); 88 % (24, 28 кВт)
P8 - TSP8
Минимальная начальная скорость при
отрицательном линейном градиенте
Значение P5 ÷
Значение P6
В зависимости от
модели
56 (12 и 24 кВт); 60 (28 кВт)
P9 - TSP9
Длительность отрицательного линейного градиента
0 ÷ 30
(1 = 10 сек)
В зависимости от
модели
18 (180 сек) : 12 и 24 кВт природный газ/пропан
25 (250 сек) : 28 кВт природный газ/пропан
P10 - TSP10
Кривая отопления
0 ÷ 3 1,5
P11- TSP11
Задержка термостата отопления
0 ÷ 10 мин 4 мин
P12 - TSP12
Задержка выхода котла на максимальную мощность
в режиме отопления
0 ÷ 10 мин 1 мин
P13 - TSP13
Задержка в режиме пост-циркуляции, отопления,
антифриз, «трубочист»
30 ÷ 180 сек 30 сек
P15 - TSP15
Задержка для предотвращения гидроудара
1 ÷ 3 сек 0 сек
P16 - TSP16
Задержка считывания термостата окружающей
среды / OT
0 ÷ 199 сек 0 сек
P17 - TSP17
Установка многофункционального реле
0 ÷ 3 0
0 = блокировка и неисправность
1 = удалённое реле/TA1, 3 = запрос TA2
3.2.14. Параметры устанавливаемые с ПДУ и панели управления котла
