7
1. ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ

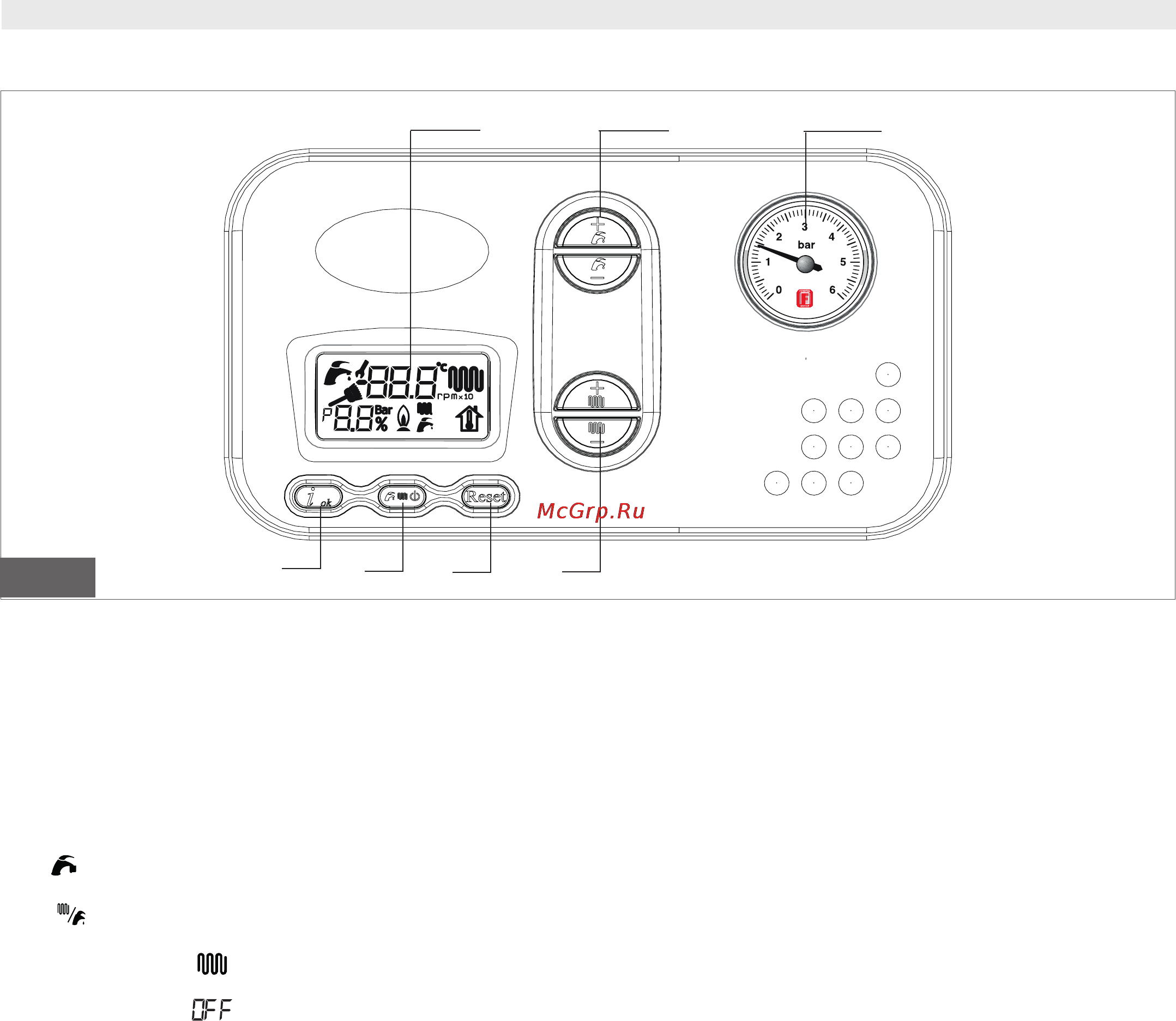

1.1. Панель управления
1. Кнопки регулирования температуры ГВС
При помощи этих кнопок задаются значения температуры воды ГВС в диапазоне от минимальной 35°C до максимальной 57°C.
2. Запрос данных и подтверждение параметров
При помощи этой кнопки оператор перелистывает (просматривает) значения таких параметров, как температура воды на линии подачи,
температура ГВС, и выводит на дисплей последние пять блокировок. Этой же кнопкой подтверждаются изменение значения выбранных
параметров.
3. Кнопка режима работы котла
Нажатием данной кнопки производится выбор одной из нижеперечисленных функций:
ЛЕТО
Котел запускается в работу только в режиме приготовления ГВС.
ЗИМA
Котел запускается в работу в режиме отопления и приготовления ГВС.
ТОЛЬКО ОТОПЛЕНИЕ
Котел настроен на работу только в режиме отопления.
ДЕЖУРНЫЙ РЕЖИМ
Котел в дежурном режиме: функции отопления и ГВС не активированы.
4. Разблокировка котла
При помощи этой кнопки возобновляется работа котла после срабатывания устройства блокировки горелки.
5. ЖК-дисплей
На ЖК-дисплее отображается состояние котла и сведения о его работе (рис. 2).
6. Кнопки регулирования температуры в контуре отопления
С помощью этих кнопок устанавливается температура в контуре отопления в пределах между минимальной 20°C и максимальной 78°C.
7. Манометр
Манометр показывает давление теплоносителя в системе отопления.
рис. 1
1
2
3
5
4
6
7
