8

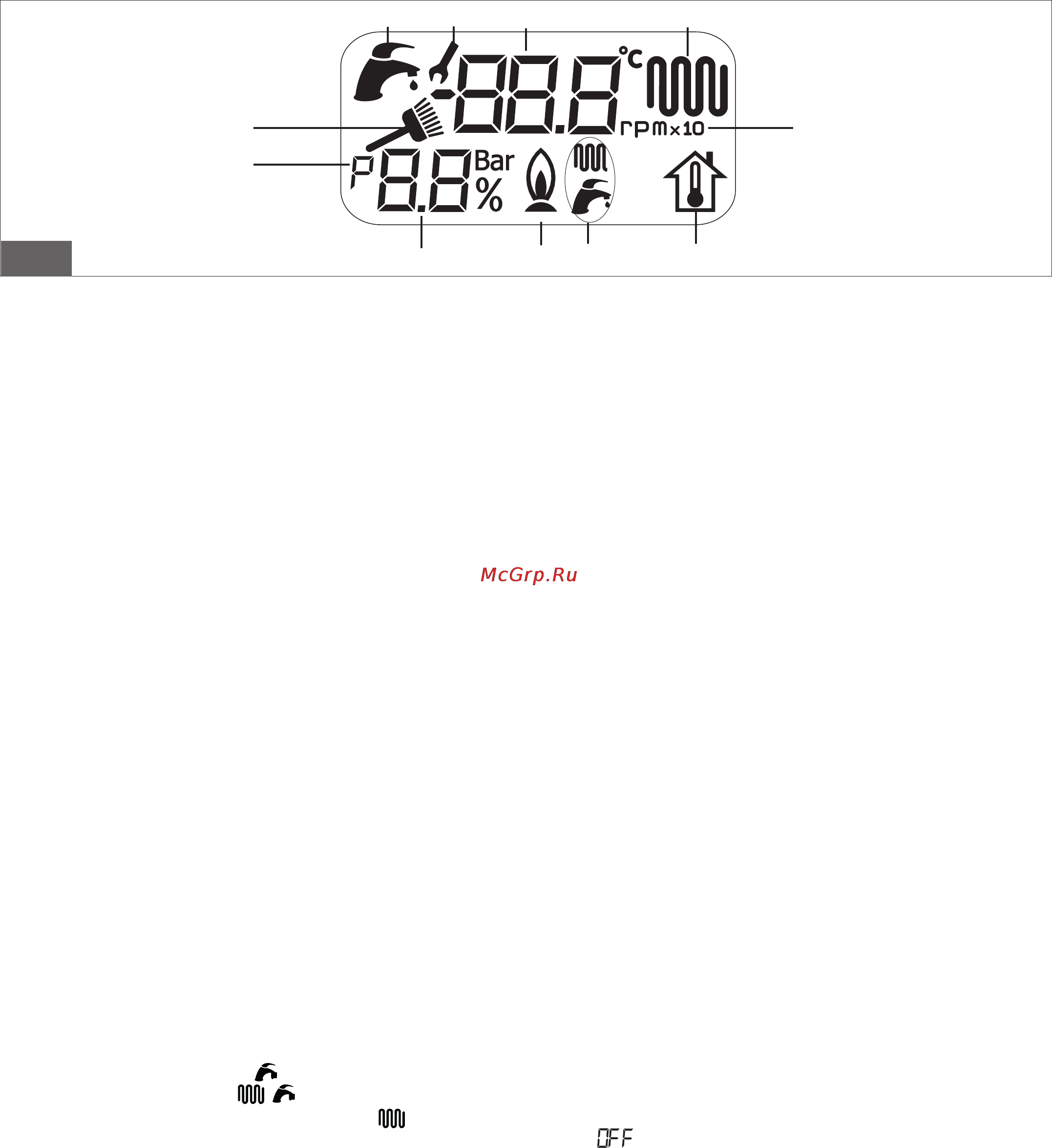

1.2. ЖК-дисплей
a. Индикатор функции тестирования/«трубочист» (для сервисного инженера)
Мигает во время активности функции тестирования/«трубочист» (одновременно нажать кнопки “данные” [info”] и перезапуск [“reset”).
Демонстрируется температура подачи котла и количество оборотов вентилятора (в данном случае загорается символ f).
b. Индикатор контура ГВС
Горит когда котел работает в режиме приготовления ГВС.
Мигает в процессе регуляции/выбора температуры ГВС с помощью кнопок 1 (рис. 1).
c. Индикатор изменения параметров
Индикатор загорается при входе в режим программирования параметров (одновременно загорается символ m). Символ мигает после
выбора необходимого параметра.
d. Индикатор буквенно-цифровой
Буквенно-цифровое сообщение может отображать:
- текущую температуру подающей линии в контуре отопления
- установленную температуру контура отопления
- температуру ГВС
- состояние котла
- коды автодиагностики
e. Индикатор контура отопления
Горит когда котел работает в режиме отопления.
Мигает в процессе регуляции температуры контура отопления с помощью кнопок 6 (рис. 1).
f. Индикатор количества оборотов вентилятора (только для монтажника)
Во время активности функции тестирования/«трубочист», загорается символ a и высвечивается температура подачи котла и количество
оборотов вентилятора (в данном случае загораются одновременнно соответствующий символ).
g. Индикатор фиктивной комнатной температуры
Горит если подключен датчик температуры наружного воздуха, мигает во время установки фиктивной комнатной температуры с
помощью кнопок 6.
h. Индикатор состояния котла
Две иконки указывают активные режимы:
ЛЕТО : загорается только иконка
ЗИМА: загораются обе иконки
ТОЛЬКО ОТОПЛЕНИЕ: загорается только иконка
ДЕЖУРНЫЙ РЕЖИМ : буквенно-цифровой индикатор d отображает символ
i. Индикатор присутствия пламени
Горит во время присутствия пламени на горелке.
l. Индикатор параметров
Служит для отображения и изменения параметров.
На нем также отображается текущая мощность горелки при работающем котле в %.
m. Индикатор параметров
Индикатор загорается при входе в режим программирования параметров.
рис. 2
a
b
d
f
g
hl
i
c e
m
