28
3.2.6. Система подачи воздуха и дымоотвода
При расположении на стене терминалов воздухозабора и дымоотвода необходимо соблюдать требования действующих норматив и
стандартов, а также рекомендации приведенные в данной “Инструкции”.
На котле установлены предохранительные устройства, контролирующие отвод продуктов сгорания.
В случае появления неполадок в работе системы воздухозабора и дымоотвода, эти предохранительные устройства
переводят котел в безопасное состояние, на ЖК дисплее появится символ блокировки горелки и мигающий код E03.
Категорически запрещается переделывать и/или отключать данные предохранительные устройства. В случае
повторяющихся случаев блокировки котла, необходимо проконтролировать состояние труб системы воздухозабора
и дымоотвода, которые могут быть засорены или непригодны для отвода дымовых газов.
Для обустройства систем воздухозабора и дымоотвода необходимо употреблять предусмотренные производителем
специальные трубы, приспособленные для конденсационных котлов и устойчивые к воздействиям кислотной среды
конденсации.
Трубы дымоотвода должны устанавливаться с наклоном в сторону котла с целью обеспечения возврата конденсата в
камеру сгорания, которая имеет специальную, приспособленную к сбору и сливу конденсата, структуру.
В случае отсутствия такой возможности, необходимо устанавливать в точках накопления конденсата специальные
приспособления, с помощью которых собравшийся конденсат будет направляться в систему слива конденсата.
Необходимо избегать образования точек накопления конденсата в системе вывода продуктов горения, за
исключением гидрозатвора сифона, соединенного с системой отвода продуктов сгорания.
Производитель не несет никакой ответственности за ущерб, возникший в результате неправильной установки, эксплуатации
или употребления, переделки аппарата и несоблюдения действующих норм и рекомендаций производителя, касющихся
установки котла.
При расположении на стене газоотводных терминалов котла соблюдать расстояния, предписанные действующими
спецификациями и стандартами страны установки.

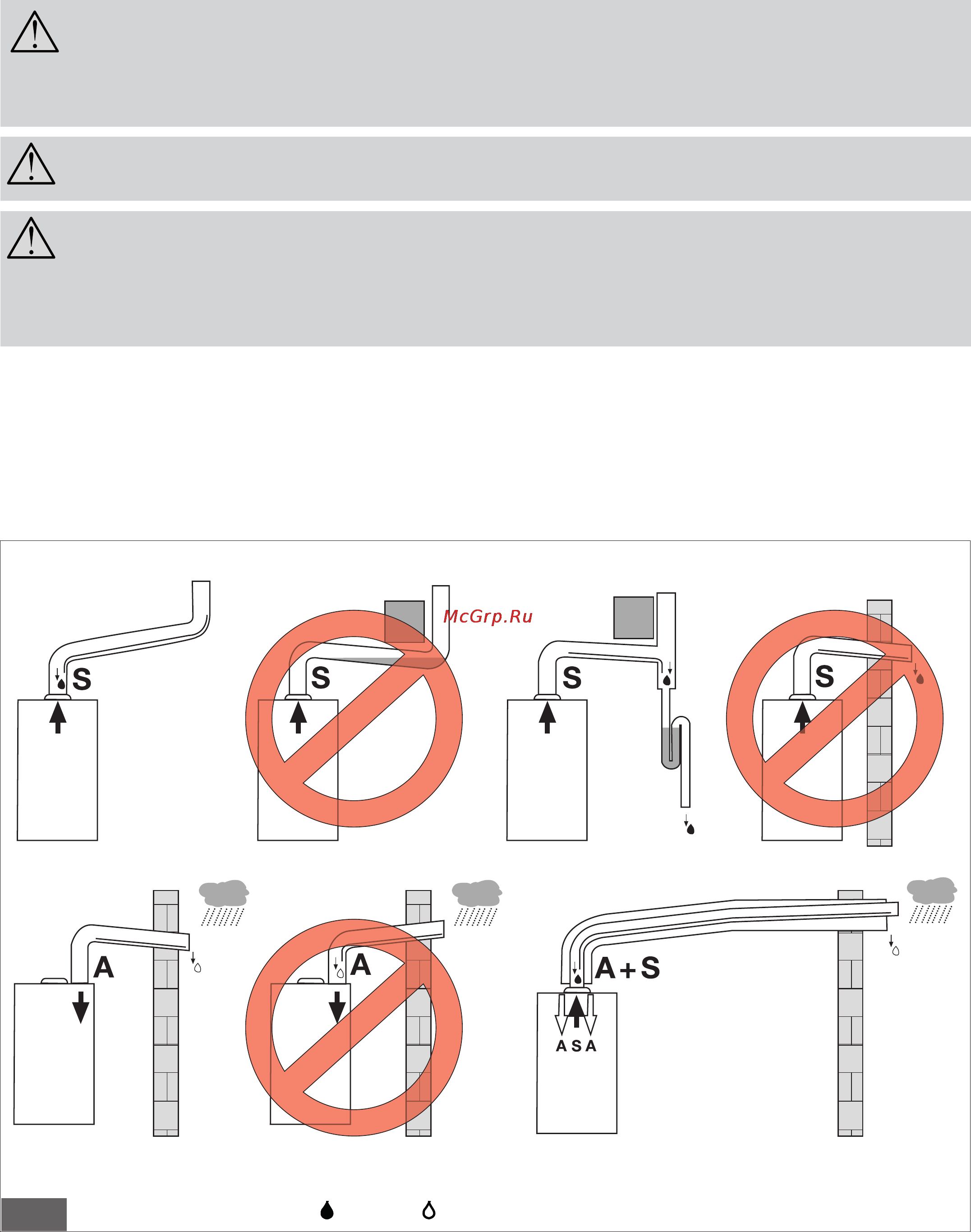

Примеры установки
ЛЕГЕНДА
A Воздухозабор - S Дымоотвод -
Конденсат - Дождевая вода
рис. 13
