3 Инструкции для специалистов по монтажу
3.1 Указания по установке
Котел должен устанавливаться
в соответствии с требованиями
законов и нормативов, упомянутых
и считающихся полностью
приведенными в настоящем
документе.
3.2 Установка
3.2.1 Упаковка
Котел поставляется в коробке из
прочного картона на деревянном
поддоне. После распаковки котла
убедиться в том, что котел не
имеет никаких повреждений.
Упаковочные материалы поддаются
полной утилизации: собирайте
их в соответствующих зонах для
раздельного сбора отходов.
Не давайте упаковку детям, так как
по своей природе, она может быть
источником опасности.
Производитель не несет
никакой ответственности за
материальный ущерб и травмы
людям и животным, возникающие
в результате несоблюдения
вышеприведенных инструкций.
В упаковке имеется пакет, в котором
содержатся:
а) руководство по установке,
пользованию и тех. обслуживанию;
б) гарантийный сертификат.
3.2.2 Выбор места установки котла
При выборе места установки котла
учитывается следующее:
- рекомендуется оставлять расстояние
50 см с каждой стороны устройства
для облегчения доступа к нему при
проведении тех. обслуживания;
- избегать установки в очень влажных
или пыльных помещениях;
- место установки должно быть
закрыто для посторонних лиц, детей и
животных.
3.2.3 Монтаж котла
к отопительной системе, следует
тщательно почистить трубы, чтобы
удалить возможные металлические
остатки обработки и сварки, остатки
смазки, которые при попадании в
котел могут повредить его и нарушить
его работу.
Примечание! Запрещается
использовать растворители,
которые мог
Производитель не несет никакой
ответственности за материальный
ущерб и травмы людям и животным,
возникающие в результате
несоблюдения вышеприведенных
инструкций.
Установка котла осуществляется
следующим образом:

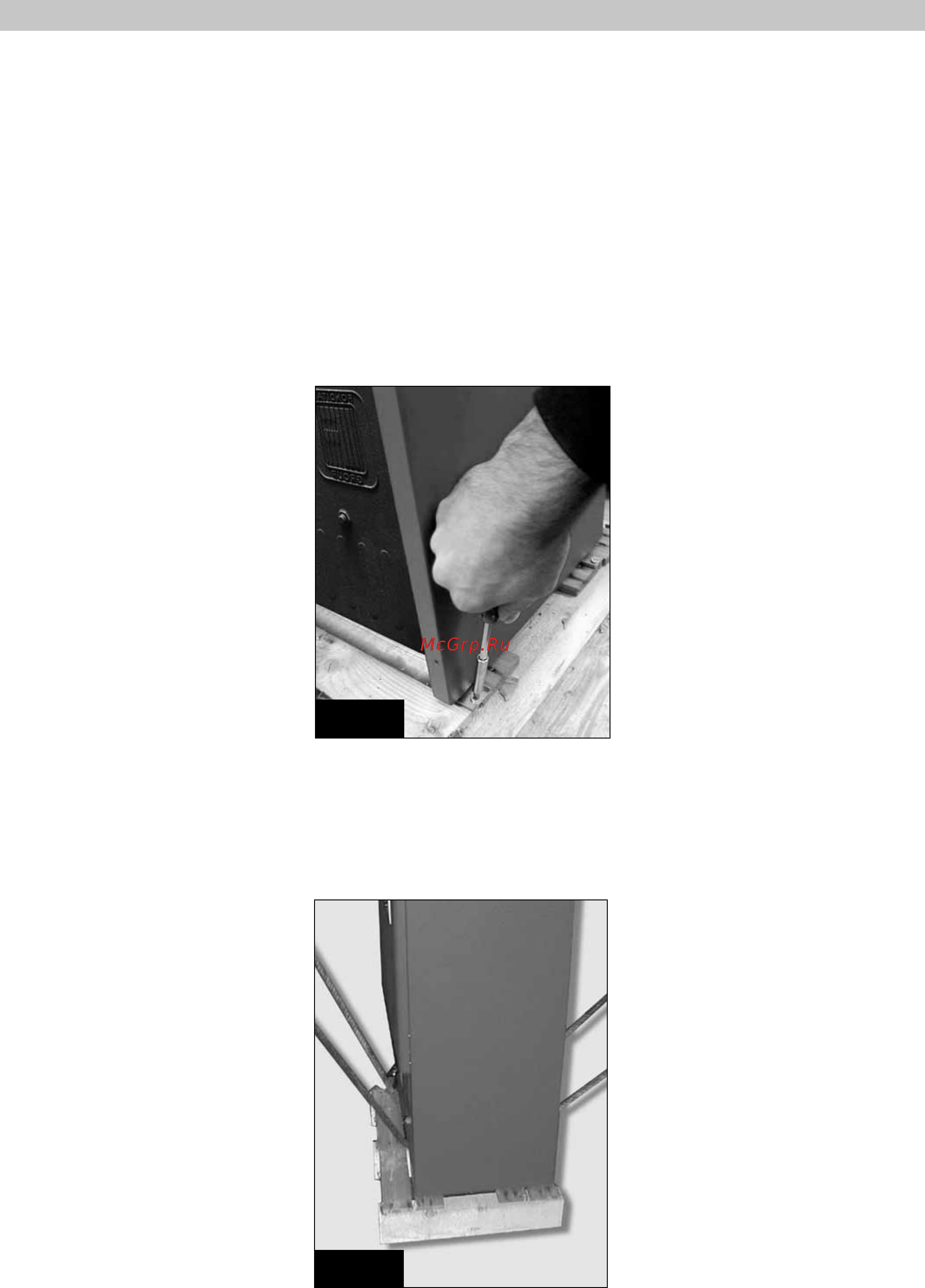

* открутить четыре винта, которые
крепят блокировочные скобы котла к
деревянному поддону (рис. 3);
* провести ремни под котлом и через
опорные ножки, приподнять котел
и установить его на пол. Внимание:
при подъеме котла с поддона,
необходимо поддерживать его, во
избежание переворота (рис. 4);
* при необходимости, вставить
прокладки между ножками котла и
полом, чтобы котел стоял устойчиво;
* подсоединить котел к трубам подачи
и обратной воды системы;
* следует помнить, что отопительная
система должна быть оснащена всеми
необходимыми предохранительными
и контрольными устройствами, как
того требуют действующие стандарты
(предохранительный клапан, реле
давления воды, спускной клапан,
манометр и т.д.);
* подсоединить котел к дымоходу;
* при наличии, подсоединить к
электрической части термостат
температуры окружающего воздуха,
насос отопления и реле давления
воды отопления;
* подсоединить сетевые провода.
Внимание!
Расстояние между задней панелью
котла и стенкой должно быть
минимум 10 см, чтобы можно было
снимать верхнюю панель.
3.2.4 Вентиляция помещений
Котлы имеют открытую топку и
должны подсоединяться к дымоходу:
воздух для горения отбирается
непосредственно из пространства,
окружающего котел.
Котел обязательно должен
быть установлен в помещении,
отвечающем требованиям
действующих спецификаций
и стандартов, упомянутых
и считающихся полностью
приведенными в настоящем
документе.
3.2.5 Газоотводящая система
Котел оснащен патрубком отвода
газов, подсоединяемый к дымоходу
диаметром 150 мм.
Что касается отвода газов в
атмосферный воздух, следовать
указаниям действующих
спецификаций и стандартов, которые
считаются полностью приведенными
в настоящем документе.
Газоотводные трубы от котла
подсоединяются к дымоходу,
отвечающий требованиям
действующих стандартов, которые
считаются полностью приведенными
в настоящем документе.
Ниже приводятся некоторые
обязательные требования к
дымоходам и газоотводным трубам:
* диаметр должен быть не меньше
диаметра выпускной трубы котла;
при использовании дымоходов с
