13

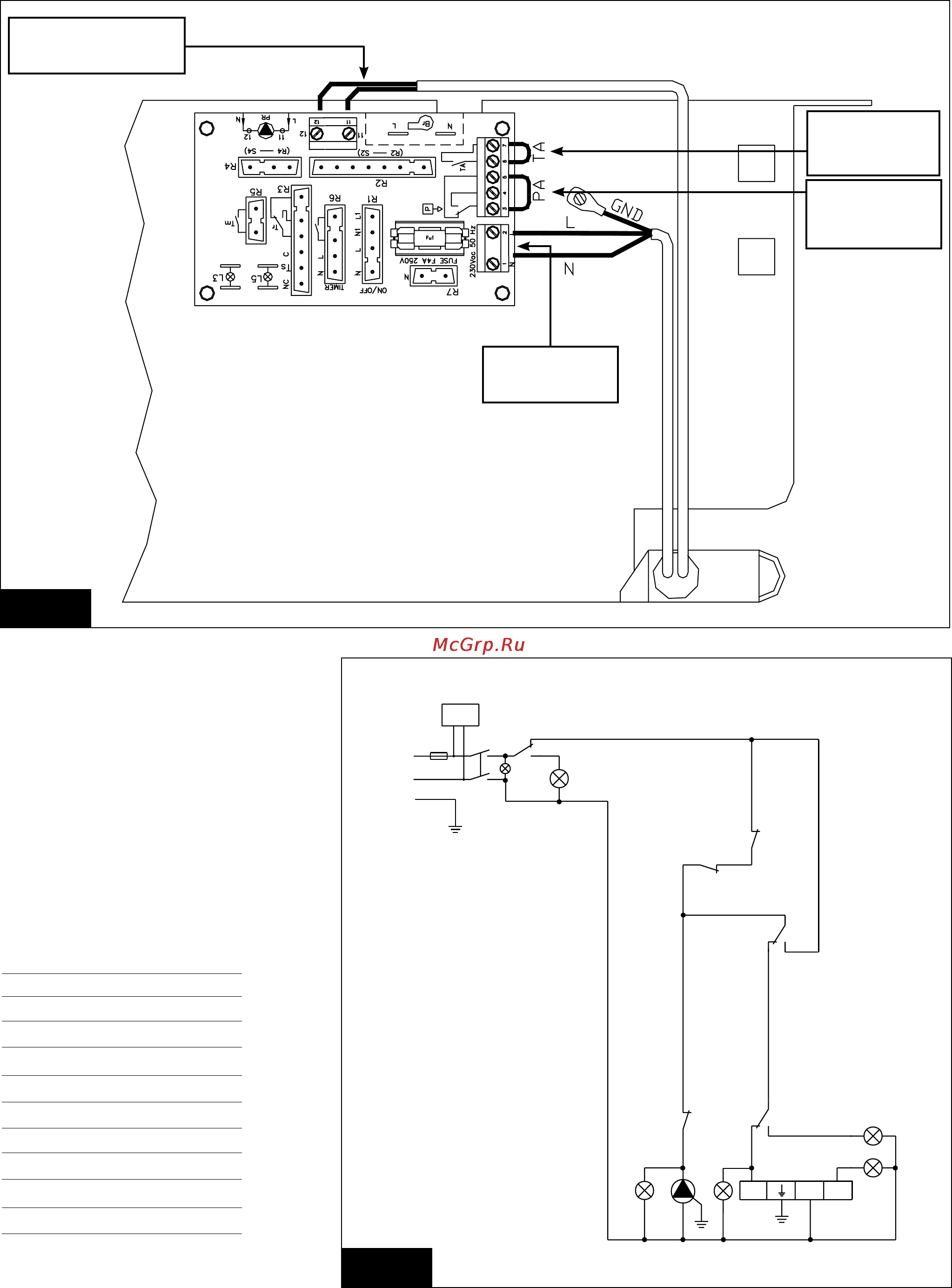

3.5 Электрические схемы
3.5.1 Электрические схемы
рис. 8
Электропитание насоса
контура
Кабель насоса
Подключение
комнатного
термостата
Подключение реле
давления воды
Электропитание
3.5.2 Общая схема
a = гoлyбoй
bl = синий
bk = черный
br = коричневый
g = серый
gn = зеленый
r = красный
v = фиолетовый
y = желтый
ygn = желтый/зеленый
IG
F
Lon
PA
TA
TS
L1
N
S3
MN
PC
L5
L6
L1
L
N
L3
L4
T
TM
MT
R
BR
рис. 9
Питающий кабель
