5
Общий выключатель с
подсветкой (зел.) (A)
При установке выключателя в
положение “0” котел выключен
и зеленый сетевой индикатор не
горит.
При установке выключателя в
положение “1” на котел подано
электропитание и выключатель
горит.
Регулятор температуры воды
отопления (B)
Данный регулятор служит для
установки температуры воды
в системе отопления. Диапазон
регулировки - от 49°C до 90°C.
Световой индикатор работы
насоса отопления (желт.) (С)
Сигнализирует о работе насоса
системы отопления.
Индикатор блокировки от
перегрева (красный) (D)
Данный световой индикатор
указывает на включение
устройства блокировки
предохранительного термостата
с ручным сбросом из-за сбоя в
работе.
Световой индикатор работы
горелки (желт.) (E)
Сигнализирует о нормальной
работе горелки.
Термометр (F)
Термометр служит для показа
температуры воды в котле.
Ручной сброс блокировки от
перегрева (G)
Предохранительный термостат
служит для защиты котла от
аварий. Сняв защитную крышку,
можно задействовать кнопку
сброса термостата.
1 Инструкции для пользователя

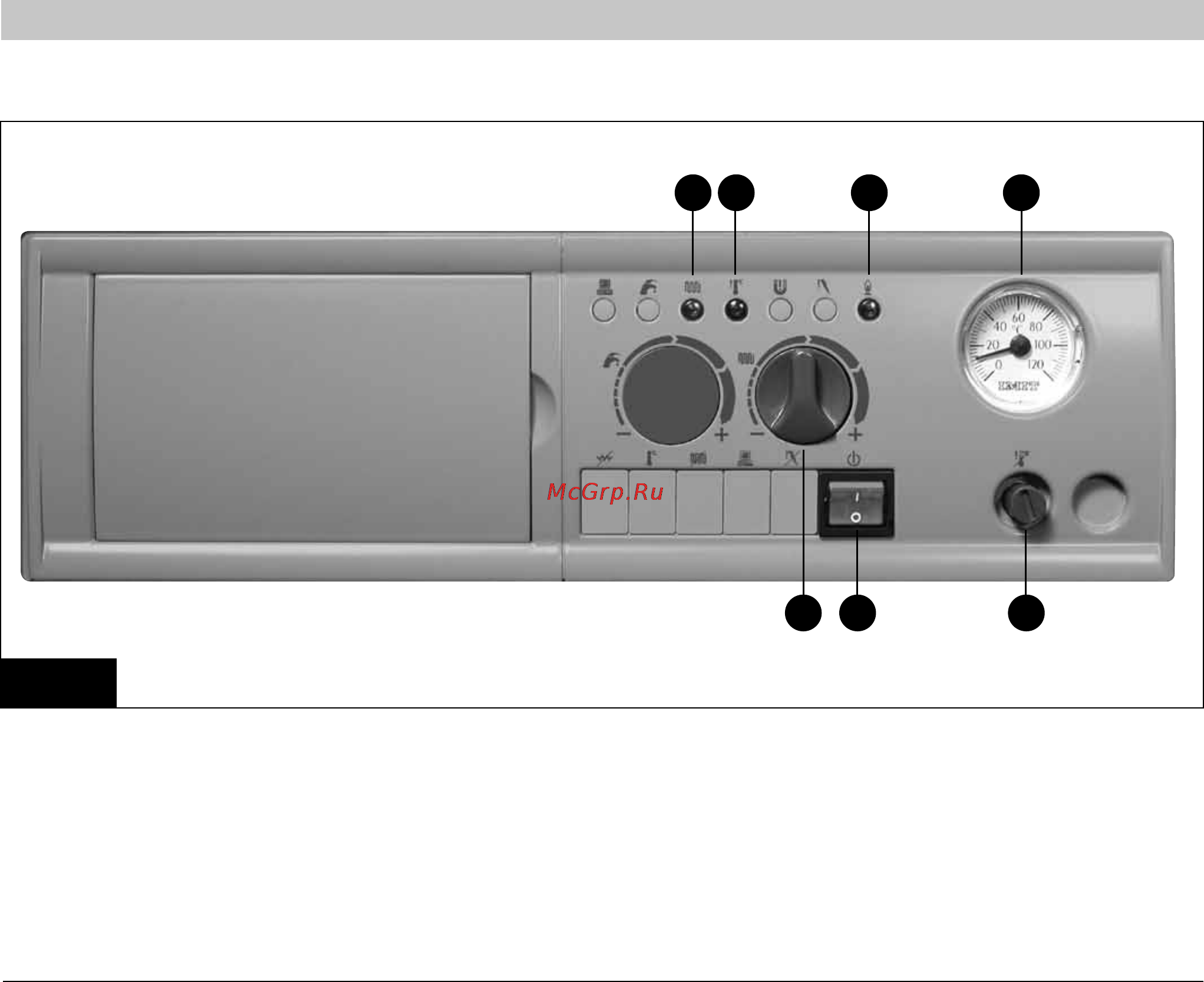

1.1 Панель управления
A - Общий выключатель с сетевым
индикатором (зел.)
B - Регулятор температуры воды
отопления
C - Индикатор работы насоса
отопления (желт.)
D - Индикатор блокировки от
перегрева (красн.)
E - Световой индикатор работы
горелки (желт.)
F - Термометр
G - Предохранит. термостат с
ручным сбросом
рис. 1
DC
E
F
AB
G
