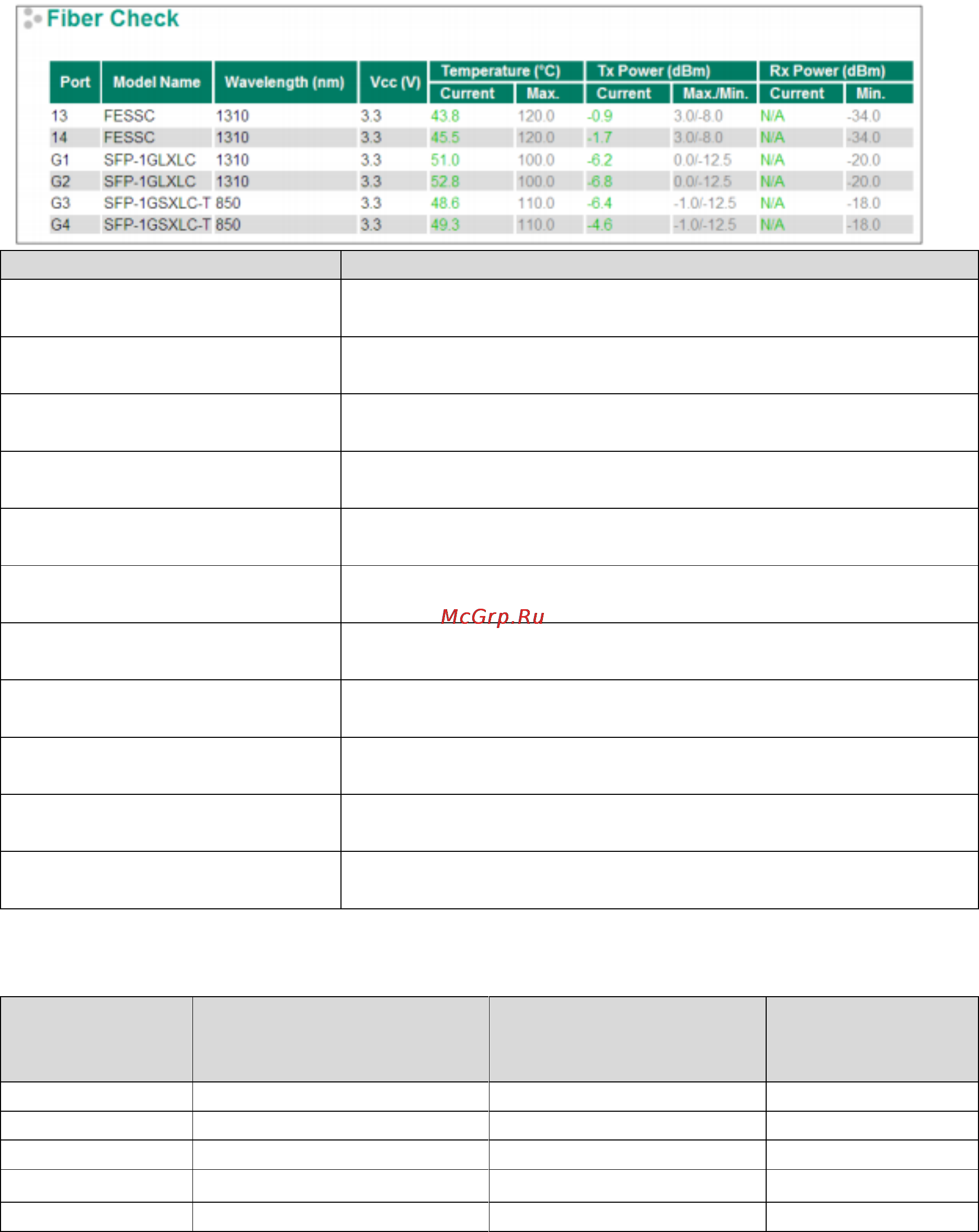

Fiber Check (Диагностика оптических портов)
Функция Fiber Check (Диагностика оптических портов) используется для диагностики состояния
соединения по оптическим портам, включая SFP-модули с оптоволокном и встроенные
оптические порты (многомод с разъемами SC/ST и одномод с разъемом SC). Для того, чтобы
убедиться в правильной работе оптических портов, данная функция позволяет отлеживаться
следующие параметры: температура, мощность TX/RX и другие. Включите trap-оповещение,
предупреждение по email и/или с помощью реле на странице System Event Settings, чтобы
получить сообщение, если один из оптических портов превышает пороговое для него значение.
Параметр
Описание
Port
Номер порта
Номер оптического порта коммутатора.
Model Name
Модель
Модель SFP-модуля/коммутатора со встроенными
оптическими портами.
Wavelength (nm)
Длина волны (нм)
Длина волны для оптического соединения.
Vcc (V)
Напряжение (В)
Напряжение питания для оптического соединения.
Temperature (°C) – Current
Температура (°C) - Рабочая
Рабочая температура для оптического соединения.
Temperature (°C) – Max.
Температура (°C) – Макс.
Максимальная температура для оптического соединения.
Tx power (dBm) – Current
Мощность Tx (дБм) – Рабочая
Рабочая мощность сигнала, передаваемого по
оптоволоконному кабелю.
Tx power (dBm) – Max.
Мощность Tx (дБм) – Макс.
Максимальная мощность сигнала, передаваемого по
оптоволоконному кабелю.
Tx power (dBm) – Min.
Мощность Tx (дБм) – Мин.
Минимальная мощность сигнала, передаваемого по
оптоволоконному кабелю.
Rx power (dBm) – Current
Мощность Rx (дБм) – Рабочая
Мощность сигнала, получаемого по оптоволоконному
кабелю.
Rx power (dBm) – Max.
Мощность Rx (дБм) – Макс.
Максимальная мощность сигнала, получаемого по
оптоволоконному кабелю
Fiber Check Threshold Value (Величина порога по оптическим портам)
Модель
Температурный порог (°C)
Мощность Tx (дБм) –
Макс./Мин.
Мощность Rx
(дБм) –
Макс./Мин.
FEMST
120
-11.0/-23.0
-31.0
FEMSC
120
-11.0/-23.0
-31.0
FESSC
120
3.0/-8.0
-34.0
SFP-1FEMLC-T
120
-5.0/-21.0
-37.0
SFP-1FESLC-T
120
3.0/-8.0
-37.0
