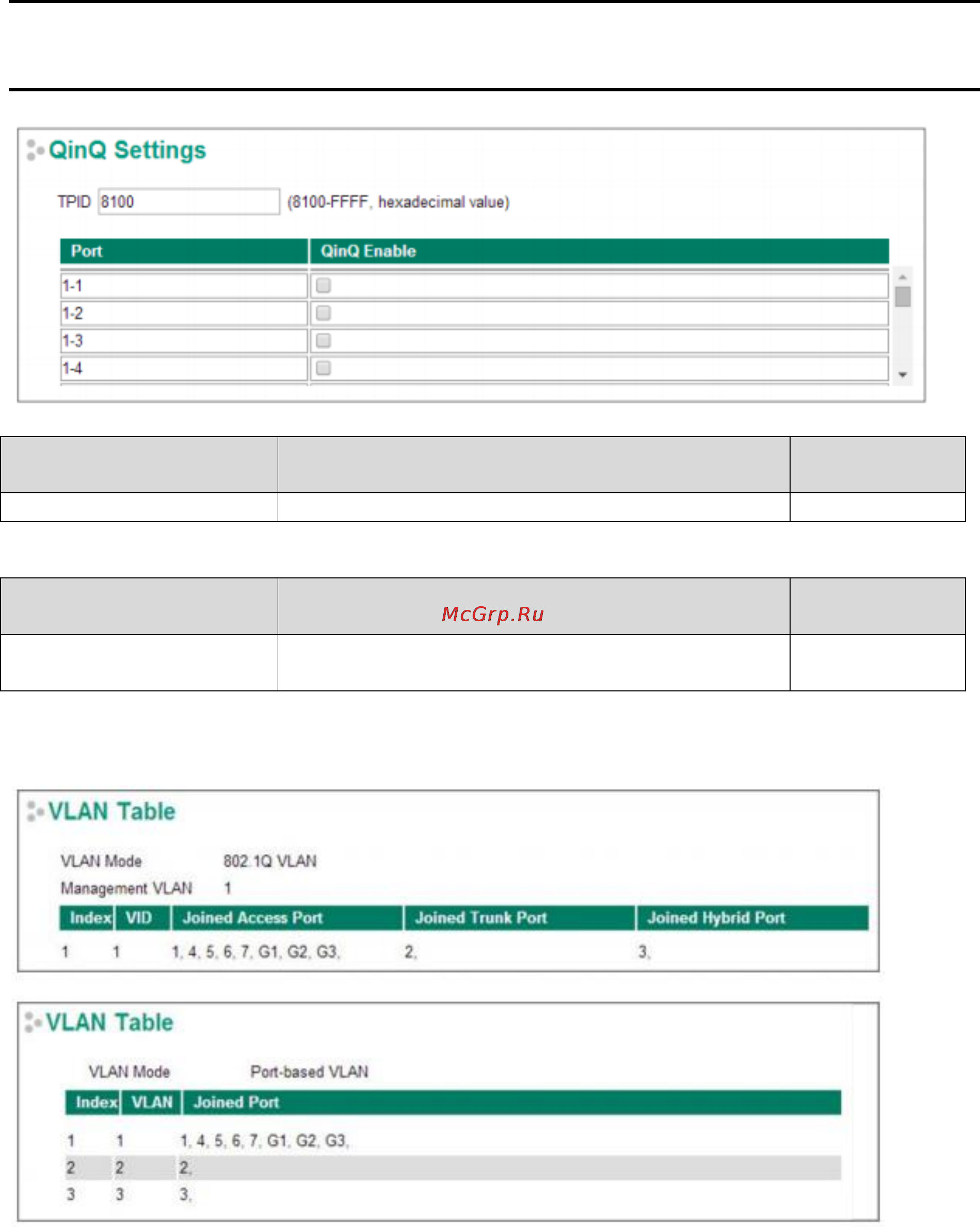

QinQ Setting (Настройка функции QinQ)
Примечание:
Коммутаторы Moxa 3 уровня поддерживают функцию IEEE 802.1ad. Данная функция позволяет
пользователям объединять двойные заголовки VLAN в один Ethernet-кадр.
TPID
Параметр
Описание
Значение по
умолчанию
8100…FFFF
Назначение TPID второму тегу VLAN
8100
QinQ Enable (Включение функции QinQ)
Параметр
Описание
Значение по
умолчанию
Enable/Disable
Включена/выключена
Включение функции VLAN QinQ
Disable
Выключена
VLAN Table (Таблица VLAN)
Используйте таблицу 802.1Q VLAN для просмотра созданных групп VLAN, добавленных портов
доступа (Joined Access Ports), транк-портов (Trunk Ports) и гибридных портов (Hybrid Ports), а
также используйте таблицу Port-based VLAN для обзора групп VLAN (VLAN groups) и добавленных
портов (Joined Ports).
