MOXA EDS-510A: руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

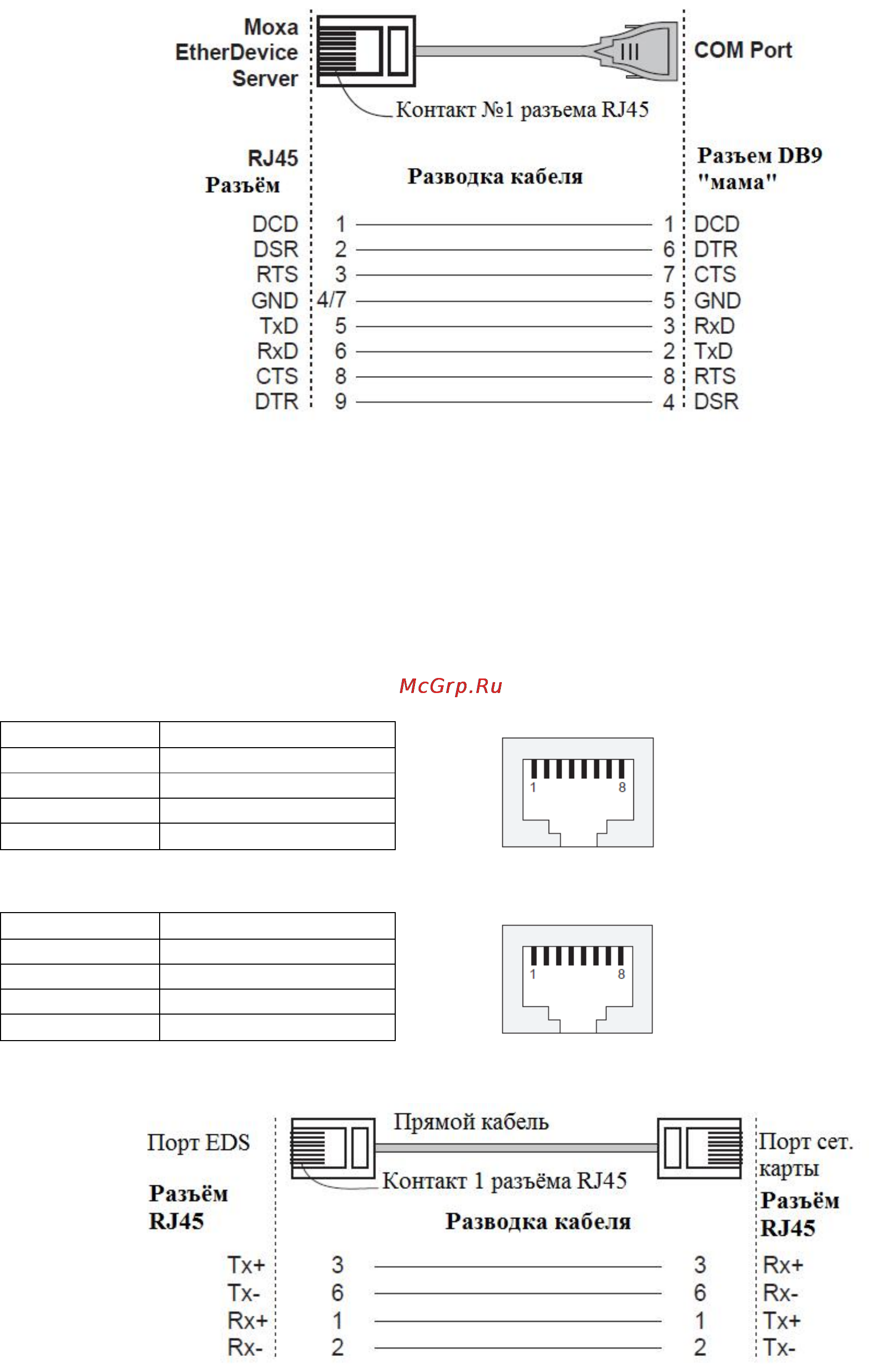

Схема разводки для переходника RJ45 (10-контактный)-DB9 («мама»)

Подключение к Ethernet-порту 10/100BaseT(X)

Ethernet-порты 10/100BaseT(X), находящиеся на лицевой панели EDS-510A, используются для

соединения коммутатора с устройствами, поддерживающими интерфейс Ethernet. Большинство

пользователей устанавливают данные порты в режим Auto MDI/MDI-X, в котором контакты портов

настраиваются автоматически в зависимости от используемого типа Ethernet-кабеля (прямой или

перекрестный) и типа устройства (сетевая карта или хаб/коммутатор), подключенному к порту.

Ниже приведено назначение контактов портов для режимо

в MDI

и MDI-X. Еще ниже приведены схемы

разводки для прямых и перекрёстных Ethernet-кабелей.

Назначение контактов порта RJ45 (8-контактный, режим MDI)

Контакт Сигнал

1 Tx+

2 Tx-

3 Rx+

6 Rx-

Назначение контактов порта RJ45 (8-контактный, режим MDI-X)

Контакт Сигнал

1 Rx+

2 Rx-

3 Tx+

6 Tx-

Схема разводки для прямого кабеля RJ45 – RJ45 (8-контактный)
