Moxa EDS-510A-3GT-T [4/15] Установочные размеры в мм
![Moxa EDS-510A-3GT-T [4/15] Установочные размеры в мм](/views2/1195749/page4/bg4.png)
MOXA EDS-510A: руководство ɩɨɥɶɡɨɜɚɬɟɥɹ
www.moxa.ru sales@moxa.ru support@moxa.ru
4

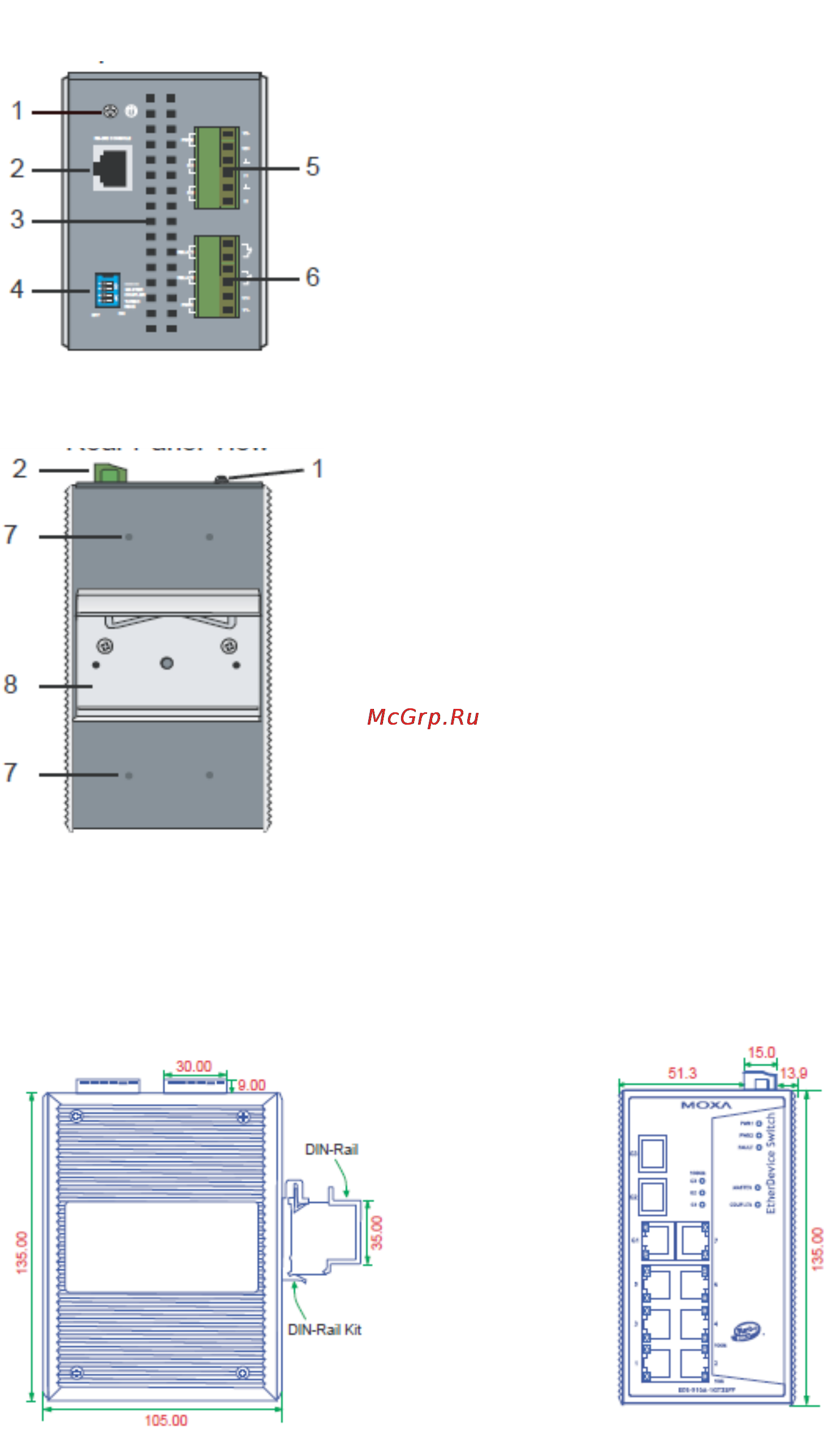

Установочные размеры (в мм)
Вид справа Вид спереди
Верхний торец
1.
Клемма заземления
2.
Порт RS-232 для консольного управления
3.
Отверстия для отвода тепла
4.
DIP-переключатели режимов Ring Master, Ring coupler,
Turbo Ring
5.
6-клемный блок для дискретных входов DI 1, DI 2, и
питания PWR2
6.
6-клменый блок для питания PWR1, Relay 1 и Relay2
Задняя панель
7.
Винтовые отверстия для установки настенного крепежа
8.
Крепеж на DIN-рейку
Вид верхней панели
Вид задней панели
