MOXA EDS-510A: руководство пользователя

www.moxa.ru sales@moxa.ru support@moxa.ru

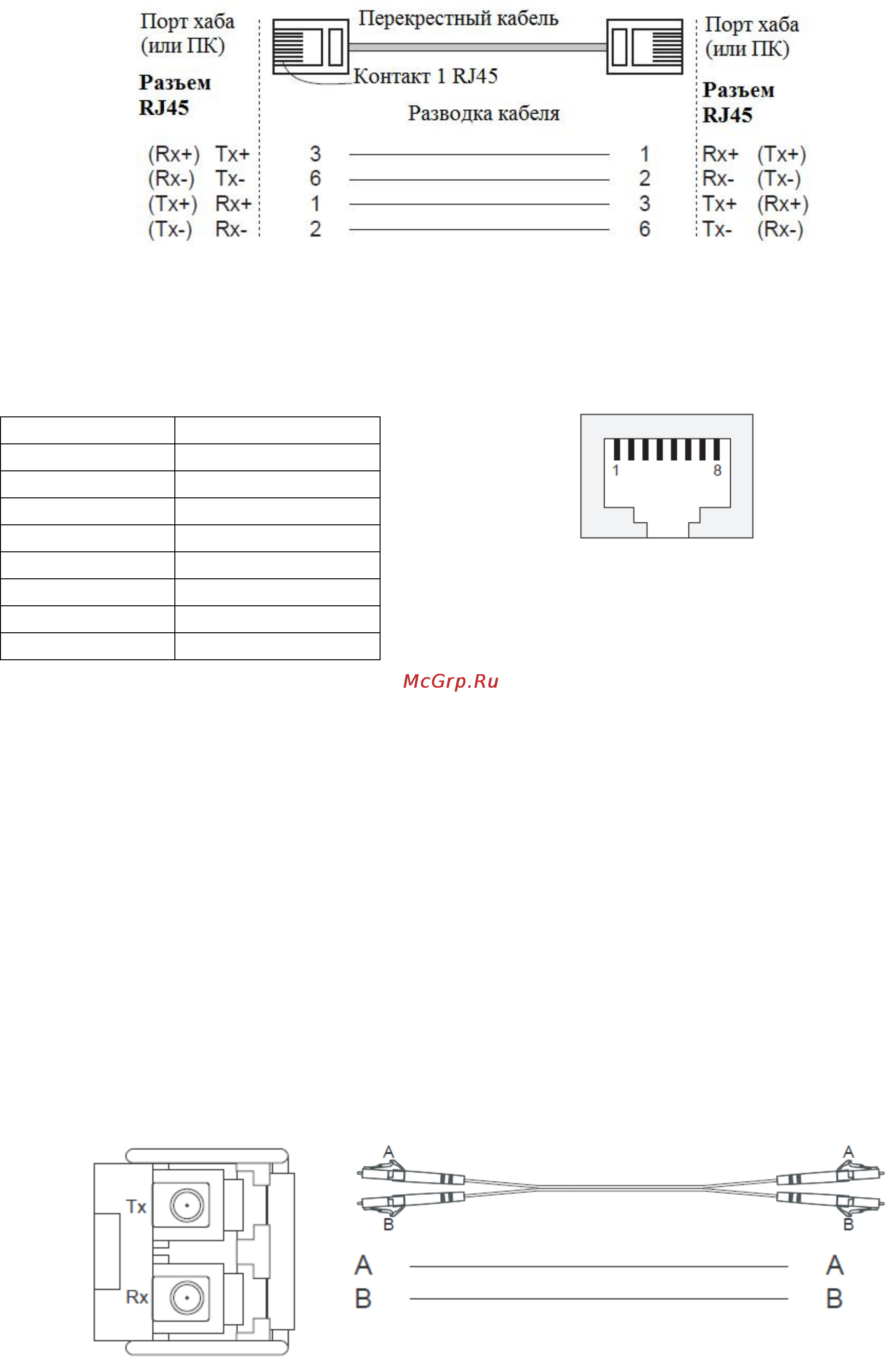

Схема разводки для перекрёстного кабеля RJ45 – RJ45 (8-

контактный)

Подключение к Ethernet-порту 1000BaseT

Данные в сегментах 1000BaseT передаются в виде дифференциальных сигналов TRD+/- по парам

медных проводов

Назначение контактов порта MDI/MDI-X

Контакт Сигнал

1 TRD(0)+

2 TRD(0)-

3 TRD(1)+

4 TRD(2)+

5 TRD(2)-

6 TRD(1)-

7 TRD(3)+

8 TRD(3)-

Оптоволоконный порт 1000BaseSFP (mini-GBIC)

Порты гигабит-Ethernet в коммутаторах EDS-510A-1GT2SFP и EDS-510A-3SFP — это порты для

установки трансиверов mini-GBIC, осуществляющих передачу данных по оптоволоконным

интерфейсам 1000BaseSFP. MOXA выпускает различные модели трансиверов для разной дальности

передачи, все они имеют разъем LC. См. информацию об оптоволокне в разделе «Технические

характеристики».

Идея оптоволоконной передачи довольно проста. Предположим, что соединяются устройства I и II; в

отличие от электрических сигналов, оптич

еские не требуют зам

кнутой цепи для передачи данных.

Следовательно, одна из линий оптического волокна может использоваться для передачи данных от

устройства I устройству II, а другая — от устройства II к I — таким образом, организуется

полнодуплексный режим обмена.

Нужно помнить, что передающий Tx-порт устройства I соединяется с принимающим Rx-портом

устройства II и, соответственно, принимающий Rx-порт устройства I соединяется с пере

дающим Tx-

портом

устройства II. При использовании двухжильного кабеля предлагается помечать стороны одной

линии одинаковой буквой (A-A, B-B, как показано ниже, или A1-A1, B2-B2).

Назначение выводов LC-порта

Схема разводки кабеля для соединения LC-портов
