Подключение аварийной сигнализации

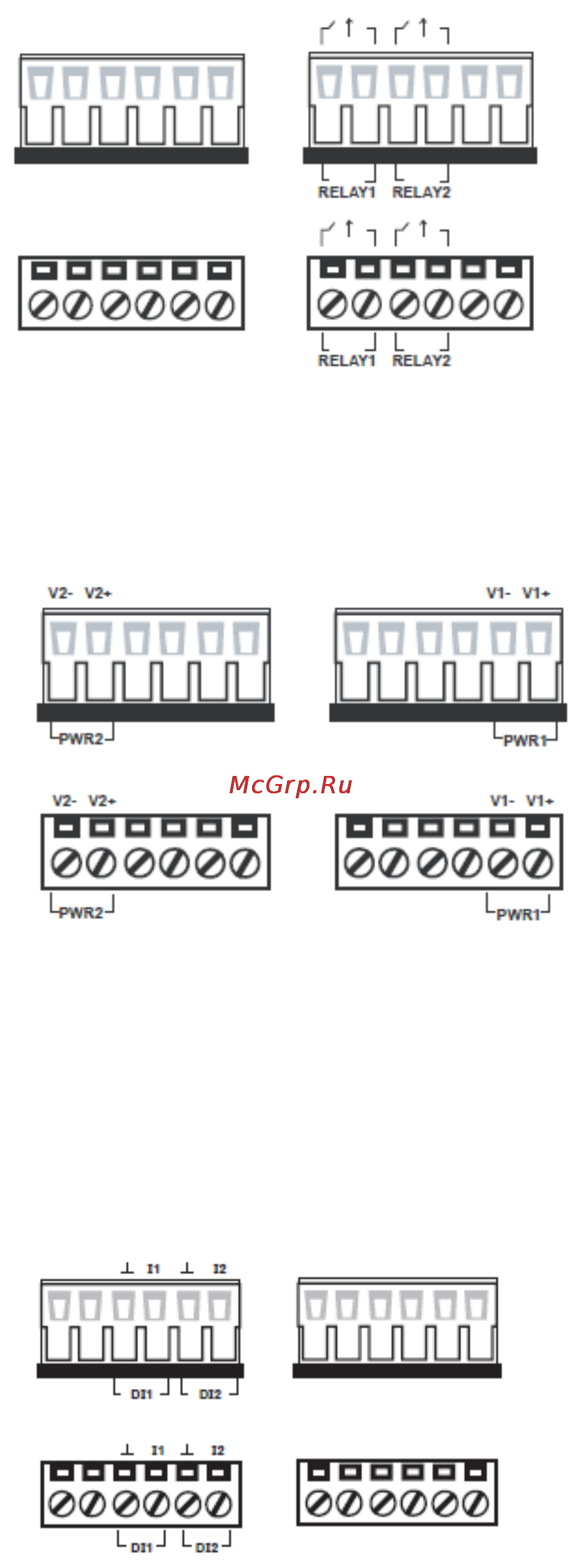

Коммутатор EDS-510A имеет два релейных выхода: Relay 1 и Relay 2. Каждое реле задействует по два

контакта клеммного блока на верхней панели EDS-510A. В следующем разделе будет описано, каким

образом подключать провода к клеммному блоку и как устанавливать блок в ответную часть на

коммутаторе.

Ниже описано назначение аварийных контактов коммутатора.

АВАРИЯ: Две пары контактов, находящихся на 6-клеммных бл

оках используются для сигнализации

определенн

ых пользователем событий. При наступлении

заданного события аварийные контакты размыкаются.

Если событие не произошло, контакт остается

замкнутым.

Подключение резервного электропитания

EDS-510A имеет два входа для электропитания — PWR1 и PWR2. Оставшиеся две верхние две нижние

клеммы используются для ввода дискретных сигналов. Ниже показаны виды коммутатора сверху и

спереди.

Шаг 1

Подсоедините контакты +/- источника питания к

клеммам V+/V- терминального блока.

Шаг 2

Для закрепления проводов питания затяните

небольшой отверткой винты, расположенные на

клеммах в передней части терминального блока.

Шаг 3

Вс

тавьте плас

тмассовый терминальный блок в гнездо, расположенное на верхней панели коммутатора

EDS-510A

Подключение дискретных входов

Коммутатор EDS-510A имеет два дискретных входа: DI 1 и DI 2. Каждый дискретный вход состоит из

двух контактов 6-клеммного блока на верхней панели коммутатора. Виды сверху и спереди показаны

ниже.

Шаг 1

Подсоедините контакты -/+ проводов дискретного сигнала к

клеммам ┴/I соответственно

Шаг 2

Для закрепления сигнальных проводов затяните небольшой

отверткой винты, расположенные на клеммах в передней

части терми

нального бл

ока.
