8
9. МОНТАЖ
9.1. УСТАНОВКА МАШИНЫ НА ВЕРСТАКЕ
9.1.1. Установите машину на поверхность верстака. Конец передней бабки должен располагаться достаточно близко к торцу
верстака, чтобы операции с внешней стороны машины можно было выполнять без труда.
9.1.2. Отметьте расположение монтажных отверстий, используя отверстия в станине как направляющие. Просверлите четыре 10 мм
отверстия через стол верстака. Установите
машину по месту и закрепите четырьмя 8 мм болтами через отверстия в станине.
Установите на болты снизу шайбы, пружинные шайбы и шестигранные гайки (не входят в комплект поставки).
9.1.3. Машина должна быть размещена так, чтобы ни оператор, ни сторонний наблюдатель не были вынуждены стоять на одной
линии с вращающимся патроном.
9.2. УСТАНОВКА ЦЕНТРОВ
Центр передней бабки и центр задней бабки имеют конус. Для установки центров вставьте их в отверстия твердым, сильным
движением. Они будут далее закреплены, когда заготовка будет вставлена между центрами.
9.3. СНЯТИЕ ЦЕНТРА ШПИНДЕЛЯ ПЕРЕДНЕЙ БАБКИ
Для снятия центра шпинделя передней бабки, вставьте выталкивающий стержень (25) в шпиндель через отверстие в верхней
задней крышке (26) и осторожно постарайтесь выбить центр.

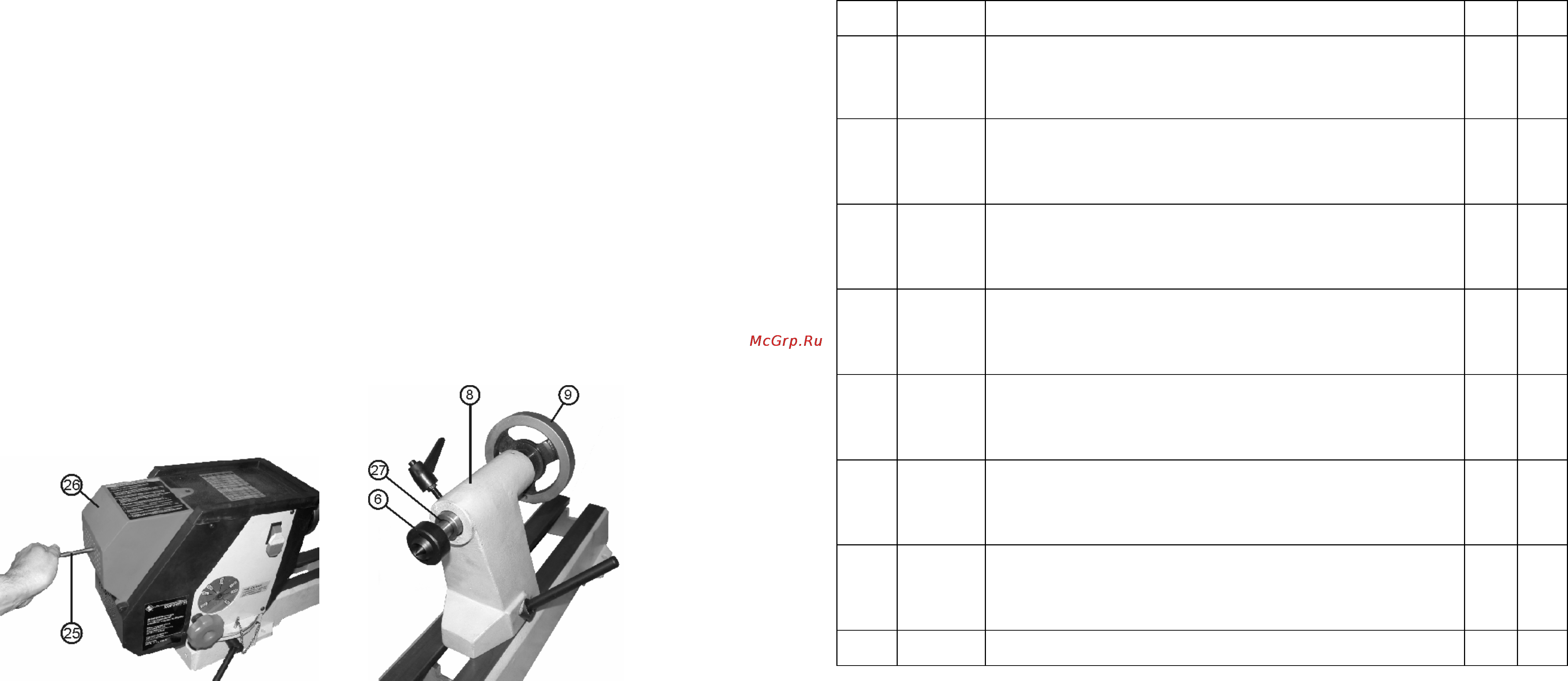

Рис.7 Рис.8
9.4. СНЯТИЕ ЦЕНТРА ПИНОЛИ ЗАДНЕЙ БАБКИ
Для съема центра (6) пиноли (27) задней бабки (8), поверните маховик (9) задней бабки против часовой стрелки.
10. ПРИНЦИП РАБОТЫ
10.1. СЕТЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ (Рис.5)
Источник питания
машины контролируется блокирующим кулисным переключателем (18). Чтобы включить машину:
Включите кулисный переключатель
Чтобы выключить
машину:
Выключите кулисный переключатель
Кулисный переключатель оснащен съемным ключом (23) для предотвращения включения неуполномоченными лицами.
Вытаскивание ключа блокирует
машину.
Для блокировки
машины:
Выключите кулисный переключатель
Отключите сетевой шнур от источника питания
Вытащите ключ. Храните ключ в надежном месте
Для разблокирования
машины:
Установите кулисный переключатель в положение ВЫКЛ.
Вставите ключ в переключатель
Подключите шнур к источнику питания
17
Код Номер
детали
Наименование Поз.* К-во
122534
122535
122536
122537
18040.00
18041.00
18042.00
18043.00
Шестерня
Шкив трансмиссионный
Ремень приводной
Втулка
48
49
50
51
1
1
1
1
122539
122540
122541
122542
STD85100
6 18044.00
18045.00
18046.00
Шайба Ф6 мм
Шкив двигателя
Кожух двигателя задний
Статор
53
54
55
56
1
1
1
1
122544
122545
122546
122547
18048.00
STD85200
8 18049.00
00296.00
Кожух двигателя передний
Шайба пружинная Ф8 мм
Болт с круглой головкой М8-1.25х135
Конденсатор пусковой
58
59
60
61
1
2
3
1
122549
122550
122551
122552
18051.00
01784.00
01903.00
STD85100
Плита
Винт с потайной головкой М5-0.8х10
Винт с потайной головкой М4-0.7х10
Шайба Ф4 мм
63
64
65
66
1
2
2
2
122554
122555
122556
122557
18053.00
00519.00
STD31551
1 18054.00
Вал вентилятора трансмиссионный
Кольцо стопорное
Шарикоподшипник 6001zz
Манжета
68
69
70
71
1
2
2
1
122559
122560
122561
122562
18056.00
18057.00
18058.00
STD85100
Воздуховод
Корпус вентилятора
Вентилятор
Шайба Ф5 мм
73
74
75
76
1
1
1
1
122564
122565
122566
122567
18059.00
18060.00
18061.00
18062.00
Крышка корпуса вентилятора
Винт М5-0.8х10
Труба вентиляционная
Корпус передней бабки
78
79
80
81
1
2
1
1
122569 29844 Центр зубчатый передней бабки 83 1
